Tổng hợp các loại bulong neo phổ biến trong xây dựng công nghiệp: Cẩm nang chi tiết từ chuyên gia CTEG

Bulong neo là gì? Vai trò then chốt trong kết cấu thép công nghiệp

Trong bất kỳ công trình xây dựng công nghiệp nào, từ nhà xưởng tiền chế đơn giản đến các tổ hợp năng lượng điện gió khổng lồ, sự ổn định của hệ kết cấu thép luôn là ưu tiên hàng đầu. Tuy nhiên, một vấn đề nan giải mà các kỹ sư và chủ đầu tư thường xuyên đối mặt là làm thế nào để “neo giữ” những khối thép nặng hàng tấn này một cách chắc chắn vào nền móng bê tông. Nếu liên kết này lỏng lẻo hoặc sử dụng vật tư kém chất lượng, hậu quả có thể dẫn đến sự sụp đổ dây chuyền, gây thiệt hại nghiêm trọng về người và tài sản. Đây chính là lúc bulong neo (hay còn gọi là bulong móng) thể hiện vai trò không thể thay thế của mình.

Bulong neo là một chi tiết cơ khí, thường được gia công từ thép carbon hoặc thép hợp kim, có một đầu được tiện ren để vặn đai ốc và đầu còn lại được uốn cong (theo hình J, L, V…) hoặc để thẳng để chôn sâu vào bê tông. Chức năng cốt lõi của nó là tạo ra liên kết chân cột, neo giữ hệ thống kết cấu thép vào phần móng, đảm bảo khả năng chịu lực, chịu tải trọng động và chống lại các lực nhổ, trượt trong quá trình vận hành. Tại Cường Thịnh (CTEG), chúng tôi hiểu rằng bulong neo không chỉ là một thanh thép, mà là “chiếc neo” quyết định tuổi thọ và sự an toàn của cả một công trình.

Tổng hợp các loại bulong neo phổ biến theo hình dáng và đặc điểm kỹ thuật

Việc lựa chọn sai loại bulong neo không chỉ gây lãng phí ngân sách mà còn tiềm ẩn rủi ro kỹ thuật lớn. Mỗi hình dáng bulong neo được thiết kế để giải quyết một bài toán chịu lực cụ thể. Dưới đây là tổng hợp chi tiết các loại bulong neo phổ biến nhất hiện nay mà CTEG đang gia công và cung ứng cho thị trường, giúp bạn có cái nhìn toàn diện để đưa ra quyết định chính xác.

Bulong neo kiểu chữ J: Đặc điểm cấu tạo và ứng dụng điển hình

Bulong neo chữ J (J-bolt) là một trong những loại phổ biến nhất trong xây dựng dân dụng và công nghiệp nhẹ. Đúng như tên gọi, loại bulong này có hình dáng giống chữ “J” với một đầu bẻ cong móc câu. Phần móc cong này đóng vai trò như một chốt chặn cơ học, giúp tăng cường khả năng bám dính và chống xoay khi được chôn vào bê tông tươi.

Về mặt ứng dụng, bulong neo chữ J thường được sử dụng trong việc neo giữ các kết cấu không chịu tải trọng động quá lớn hoặc lực nhổ quá cao. Chúng là lựa chọn lý tưởng cho việc cố định các chân cột nhà xưởng nhỏ, trạm biến áp, hoặc neo giữ các thiết bị máy móc tĩnh. Tại CTEG, bulong chữ J được gia công với đường kính đa dạng từ M12 đến M64, tùy thuộc vào yêu cầu của bản vẽ. Ưu điểm lớn nhất của loại này là dễ gia công và lắp đặt, tuy nhiên, kỹ sư cần lưu ý tính toán chiều dài phần móc (hook length) sao cho đủ để tạo ra lực ma sát cần thiết với bê tông, tránh hiện tượng bị tuột khi chịu lực kéo bất ngờ.

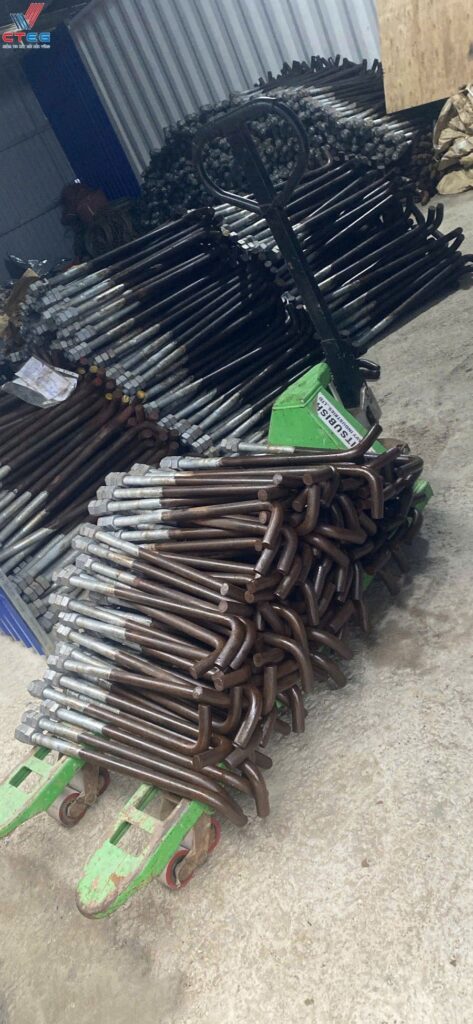

Bulong neo kiểu chữ L: Giải pháp tối ưu cho liên kết móng nhà xưởng

Nếu bulong chữ J là lựa chọn cơ bản, thì bulong neo chữ L (L-bolt) lại là “ngôi sao” trong các công trình nhà thép tiền chế và hệ thống đèn chiếu sáng. Cấu tạo của nó bao gồm một đầu ren và một đầu được bẻ vuông góc 90 độ tạo thành hình chữ L. Phần bẻ ngang này giúp phân bố lực kéo lên một diện tích bê tông rộng hơn so với chữ J, từ đó tăng khả năng chịu lực nhổ.

Trong thực tế thi công tại các dự án mà CTEG cung cấp, bulong neo chữ L thường xuyên xuất hiện trong các bản vẽ móng cột đèn chiếu sáng đô thị, cột điện, và đặc biệt là hệ thống móng của nhà xưởng công nghiệp. Sự phổ biến của bulong chữ L đến từ sự cân bằng hoàn hảo giữa khả năng chịu lực tốt và chi phí gia công hợp lý. Khi lắp đặt, phần chân chữ L cần được định vị chính xác để đảm bảo phương chịu lực trùng với phương thẳng đứng của cột. Đối với các công trình yêu cầu độ bền cao, CTEG thường khuyến nghị sử dụng bulong chữ L cấp bền 8.8 kết hợp mạ kẽm nhúng nóng để chống ăn mòn từ môi trường đất ẩm ướt.

Bulong neo kiểu chữ V và U: Khả năng chịu tải và tính linh hoạt

Khi công trình đòi hỏi khả năng chịu lực neo giữ cực lớn hoặc cần cố định các cấu kiện dạng ống, bulong neo chữ V và chữ U (V-bolt, U-bolt) là những giải pháp được ưu tiên.

• Bulong neo chữ V: Có hình dạng chữ V gập góc, loại này thường được dùng trong các kết cấu móng yêu cầu độ sâu chôn ngàm không quá lớn nhưng cần lực bám dính cao nhờ hình dáng đặc thù giúp tăng diện tích tiếp xúc.
• Bulong neo chữ U: Hay còn gọi là bulong U-bolt, có hình dáng chữ U uốn cong. Loại này đặc biệt hữu dụng để định vị và cố định các đường ống dẫn (nước, khí, dầu) hoặc các thanh xà gồ tròn.

Sự khác biệt của nhóm này nằm ở tính linh hoạt và khả năng chịu tải trọng phức tạp. Trong các dự án năng lượng mặt trời hoặc điện gió mà CTEG tham gia cung ứng, bulong chữ U thường được dùng để kẹp giữ các tấm pin hoặc hệ thống khung đỡ trên mái. Trong khi đó, bulong chữ V lại phát huy tác dụng tốt trong các kết cấu móng bè hoặc móng băng. Việc gia công hai loại này đòi hỏi máy móc uốn chuyên dụng để đảm bảo bán kính cong và góc gập chính xác theo tiêu chuẩn kỹ thuật, tránh làm biến tính vật liệu thép tại điểm uốn.

Bulong neo thẳng (chữ I): Sự đơn giản trong các kết cấu đặc thù

Cuối cùng, không thể không nhắc đến bulong neo thẳng hay còn gọi là bulong neo chữ I. Đây là loại có cấu tạo đơn giản nhất: một thanh thép thẳng, có thể tiện ren một đầu hoặc cả hai đầu. Thoạt nhìn có vẻ đơn giản, nhưng bulong neo thẳng lại đóng vai trò quan trọng trong các giải pháp thi công hiện đại hoặc các trường hợp đặc biệt.

Bulong neo thẳng thường được sử dụng kết hợp với hóa chất cấy thép (bulong hóa chất) trong các trường hợp cải tạo, sửa chữa hoặc khi cần lắp đặt thêm kết cấu vào nền bê tông cũ đã đông cứng. Ngoài ra, trong một số thiết kế máy móc công nghiệp hạng nặng, bulong thẳng được dùng để xuyên qua đế máy và nền móng, được cố định bằng đai ốc ở cả hai đầu. Tại nhà máy CTEG, chúng tôi gia công bulong neo thẳng với độ chính xác cao về bước ren và chiều dài, đảm bảo khả năng ăn khớp tuyệt đối với đai ốc và hóa chất liên kết. Đây là giải pháp linh hoạt, giải quyết được bài toán thi công khi không thể đặt chờ bulong móng từ trước.

Thông số kỹ thuật và tiêu chuẩn sản xuất bulong neo tại Cường Thịnh (CTEG)

Để giải quyết triệt để nỗi lo về chất lượng công trình, việc hiểu rõ các thông số kỹ thuật là bước đi bắt buộc. Tại Cường Thịnh (CTEG), chúng tôi không chỉ bán sản phẩm, chúng tôi cung cấp sự an tâm thông qua các thông số minh bạch và đạt chuẩn. Dưới đây là bảng tổng hợp các đặc tính kỹ thuật quan trọng mà kỹ sư cần nắm vững.

Đặc tính	Thông số chi tiết	Ứng dụng phổ biến
Đường kính	M12, M14, M16… đến M64, M100	Từ nhà thép nhỏ đến trụ điện gió, cầu đường.
Cấp bền	4.6, 5.6, 6.6, 8.8, 10.9	4.6/5.6 cho công trình thường; 8.8/10.9 cho tải trọng lớn.
Vật liệu	Thép CT3, SS400, C45, 40Cr	Tùy thuộc vào yêu cầu về độ cứng và độ dẻo.
Bề mặt	Hàng đen, Mạ kẽm điện phân, Mạ kẽm nhúng nóng	Chống ăn mòn theo môi trường lắp đặt.

Phân loại theo cấp bền: Từ 4.6, 5.6 đến cường độ cao 8.8, 10.9

Cấp bền là yếu tố quyết định khả năng chịu lực của bulong neo. Tại CTEG, chúng tôi cung cấp đầy đủ các dải cấp bền để phù hợp với từng hạng mục:

• Cấp bền 4.6, 5.6: Đây là loại bulong neo thường, được chế tạo từ các mác thép như SS400, CT3. Chúng có giới hạn bền và giới hạn chảy ở mức trung bình, phù hợp cho các công trình dân dụng, nhà xưởng nhỏ, hoặc các cấu kiện phụ trợ không chịu tải trọng động lớn.
• Cấp bền 8.8, 10.9 (Bulong neo cường độ cao): Được sản xuất từ thép hợp kim hoặc thép cacbon chất lượng cao (như C45, 40Cr) và trải qua quá trình nhiệt luyện (tôi, ram). Loại này có khả năng chịu lực kéo đứt và lực cắt cực tốt, chuyên dùng cho các dự án trọng điểm như nhà máy thép, sân bay, cầu cảng hay chân trụ điện gió. Việc sử dụng đúng cấp bền là yếu tố sống còn để đảm bảo kết cấu không bị phá hủy dưới tác động của ngoại lực.

Xử lý bề mặt: Mạ kẽm nhúng nóng, điện phân và hàng đen

Môi trường làm việc của bulong neo thường nằm ở phần chân móng, nơi có độ ẩm cao và dễ bị xâm thực. Do đó, công nghệ xử lý bề mặt là “lá chắn” bảo vệ tuổi thọ sản phẩm. CTEG áp dụng các phương pháp tiên tiến nhất:

• Hàng đen (Mộc): Thường dùng cho các phần được bao phủ hoàn toàn trong bê tông hoặc môi trường khô ráo, có chi phí thấp nhất.
• Mạ kẽm điện phân (Xi trắng): Tạo lớp bảo vệ mỏng, sáng bóng, thích hợp cho môi trường bình thường, tăng tính thẩm mỹ.
• Mạ kẽm nhúng nóng: Đây là thế mạnh của CTEG. Bulong được nhúng vào bể kẽm nóng chảy, tạo nên lớp mạ dày, bám chắc, có khả năng chống ăn mòn điện hóa tuyệt vời. Đây là giải pháp bắt buộc cho các công trình ven biển, môi trường axit hoặc ngoài trời khắc nghiệt.

Hệ tiêu chuẩn áp dụng: DIN, ASTM, JIS và TCVN

Sự uy tín của CTEG được xây dựng dựa trên việc tuân thủ nghiêm ngặt các hệ tiêu chuẩn quốc tế. Mỗi chiếc bulong xuất xưởng đều phải đáp ứng các quy chuẩn khắt khe:

• DIN (Đức): Tiêu chuẩn phổ biến nhất về kích thước và ren.
• ASTM (Mỹ): Thường áp dụng cho các dự án có vốn đầu tư nước ngoài hoặc yêu cầu kỹ thuật đặc biệt về vật liệu.
• JIS (Nhật Bản) & TCVN (Việt Nam): Đảm bảo sự tương thích với các thiết kế và vật liệu trong khu vực.

Việc áp dụng đa dạng tiêu chuẩn giúp sản phẩm của CTEG dễ dàng tích hợp vào mọi bản vẽ thiết kế, từ trong nước đến quốc tế.

Kỹ năng nhận diện và lựa chọn bulong neo phù hợp dựa trên bản vẽ kỹ thuật

Một trong những “nỗi đau” lớn nhất của nhân viên thu mua hoặc kỹ sư hiện trường là đặt hàng sai quy cách so với bản vẽ, dẫn đến việc không thể lắp đặt hoặc phải chờ đợi gia công lại, gây chậm tiến độ. Để giải quyết vấn đề này, bạn cần trang bị kỹ năng đọc hiểu thông số bulong neo trên bản vẽ kỹ thuật một cách chính xác.

Khi nhìn vào bản vẽ kết cấu móng, hãy chú ý đến ký hiệu thường gặp như: M24x800 (L1=100, L2=…).

• M24: Chỉ đường kính danh nghĩa của thân bulong là 24mm. Đây là thông số quan trọng nhất quyết định khả năng chịu lực.
• 800 (Tổng chiều dài): Đây là chiều dài phôi thép để gia công bulong. Lưu ý, tùy theo cách đo của từng thiết kế (đo phủ bì hay đo từ tâm uốn), con số này có thể chênh lệch. Hãy xác nhận rõ với nhà cung cấp như CTEG về cách đo.
• Chiều dài ren (L1): Phần đầu ren để vặn đai ốc. Cần tính toán chiều dài này sao cho sau khi đổ bê tông, lắp bản mã và vặn đai ốc, phần ren thừa ra phải đảm bảo tiêu chuẩn (thường là dư 2-3 bước ren).
• Chiều dài chân uốn (L2): Quyết định khả năng neo giữ trong bê tông.

Ngoài kích thước, hãy soi kỹ phần ghi chú kỹ thuật (General Notes) để tìm yêu cầu về Cấp bền (Grade) và Bề mặt hoàn thiện. Nếu bản vẽ ghi “Grade 8.8, Hot-dip Galv”, bạn tuyệt đối không được thay thế bằng bulong cấp bền 4.6 hay hàng đen, vì điều này sẽ làm suy yếu nghiêm trọng khả năng chịu lực của móng. Tại CTEG, đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ bóc tách bản vẽ và tư vấn phương án tối ưu nhất, giúp bạn tránh được những sai lầm đắt giá này ngay từ đầu.

Quy trình cung ứng và kiểm định chất lượng tại CTEG cho các dự án trọng điểm

Tại sao các nhà thầu lớn như ATAD, Đại Dũng hay các dự án tầm cỡ quốc gia lại tin tưởng lựa chọn Cường Thịnh (CTEG)? Câu trả lời nằm ở quy trình cung ứng chuyên nghiệp và hệ thống kiểm soát chất lượng chặt chẽ, giúp loại bỏ mọi rủi ro về vật tư cho chủ đầu tư.

“Chất lượng – Uy tín – Tận tâm. Chúng tôi không chỉ cung cấp bulong, chúng tôi cung cấp sự an toàn cho những công trình thế kỷ.” Ban Giám Đốc CTEG

Từ bản vẽ đến thực tế: Quy trình gia công chuyên sâu tại nhà máy

Quy trình tại CTEG bắt đầu ngay khi tiếp nhận yêu cầu. Hệ thống quản lý ERP hiện đại giúp chúng tôi kiểm soát tiến độ từng đơn hàng một cách chính xác. Tại nhà máy, phôi thép được tuyển chọn kỹ lưỡng từ các nhà máy thép uy tín. Sau đó, quá trình gia công diễn ra qua các bước: Cắt phôi -> Tiện ren (sử dụng công nghệ cán ren định hình để giữ nguyên cấu trúc thớ thép, tăng độ bền) -> Uốn định hình (bằng máy uốn thủy lực chuyên dụng đảm bảo góc uốn chuẩn xác) -> Xử lý bề mặt.

Với năng lực sản xuất mạnh mẽ, CTEG có thể đáp ứng các đơn hàng “khẩn” với số lượng lớn, đảm bảo tiến độ cho các dự án quy mô như Nhà máy LEGO (Bình Dương) hay các dự án điện gió tại Tây Nguyên, nơi mà sự chậm trễ vật tư có thể gây thiệt hại hàng tỷ đồng mỗi ngày.

Cam kết an toàn: Chứng chỉ CO/CQ và thí nghiệm lực kéo thực tế

Sự tin tưởng không chỉ đến từ lời nói, mà phải được chứng minh bằng số liệu. Mỗi lô bulong neo xuất xưởng tại CTEG đều đi kèm bộ hồ sơ chất lượng đầy đủ (CO/CQ), bao gồm chứng chỉ xuất xứ nguyên liệu và chứng nhận chất lượng sản phẩm.

Đặc biệt, đối với các dòng bulong neo cường độ cao hoặc dự án trọng điểm như Sân bay Quốc tế Long Thành, chúng tôi thực hiện thí nghiệm kéo đứt (Tensile Test) tại các trung tâm kiểm định độc lập (như Quatest 3) hoặc ngay tại phòng Lab của nhà máy. Kết quả thí nghiệm thực tế về giới hạn bền, giới hạn chảy và độ giãn dài được cung cấp minh bạch cho khách hàng. Điều này đảm bảo rằng sản phẩm bạn nhận được hoàn toàn tương thích với tính toán lý thuyết của kỹ sư thiết kế, loại bỏ hoàn toàn nỗi lo về hàng kém chất lượng trà trộn.

Hướng dẫn lắp đặt và bảo quản bulong neo đúng kỹ thuật tại công trường

Sở hữu bulong neo chất lượng tốt mới chỉ là một nửa chặng đường. Nửa còn lại phụ thuộc vào quy trình lắp đặt và bảo quản tại công trường. Sai sót trong khâu này có thể làm hỏng ren, lệch tim cột, dẫn đến việc phải đục phá bê tông để sửa chữa rất tốn kém.

Quy trình lắp đặt chuẩn khuyến nghị bởi CTEG:

1. Định vị tim cốt: Sử dụng dưỡng (bản mã mẫu) để cố định vị trí các bulong neo theo đúng khoảng cách trong bản vẽ. Hàn cố định khung bulong vào hệ thống cốt thép móng để tránh xê dịch khi đổ bê tông.
2. Bảo vệ phần ren: Trước khi đổ bê tông, bắt buộc phải bọc kín phần đầu ren bằng nilon hoặc băng dính chuyên dụng. Điều này ngăn vữa xi măng bám vào ren, gây khó khăn cho việc vặn đai ốc sau này.
3. Kiểm tra cao độ: Đảm bảo chiều dài phần ren nhô lên khỏi mặt bê tông đúng theo thiết kế để đủ bắt đai ốc và long đen.
4. Cân chỉnh sau khi đổ bê tông: Ngay sau khi đổ bê tông, cần kiểm tra lại vị trí một lần nữa trước khi bê tông đóng rắn hoàn toàn.

Về bảo quản: Bulong neo chưa sử dụng cần được lưu kho ở nơi khô ráo, kê cao khỏi mặt đất để tránh ẩm ướt. Đối với hàng đen chưa mạ, nên bôi một lớp dầu bảo quản để tránh rỉ sét. Đối với hàng mạ kẽm, tránh va đập mạnh làm trầy xước lớp mạ bảo vệ.

Các câu hỏi thường gặp về bulong neo công nghiệp (FAQ)

Bulong neo cấp bền 8.8 khác gì so với cấp bền 5.6?

Sự khác biệt nằm ở khả năng chịu lực. Bulong cấp bền 8.8 là loại cường độ cao, có giới hạn bền đứt tối thiểu 800 MPa và giới hạn chảy 640 MPa, chịu tải trọng lớn hơn nhiều so với cấp bền 5.6 (bền 500 MPa, chảy 300 MPa). Cấp bền 8.8 thường dùng cho kết cấu thép lớn, nhà cao tầng, trong khi 5.6 dùng cho công trình phụ trợ.

Làm sao để biết bulong neo đã được mạ kẽm nhúng nóng đạt chuẩn?

Bulong mạ kẽm nhúng nóng đạt chuẩn sẽ có lớp mạ dày (thường từ 40-50 micromet trở lên), bề mặt màu xám mờ đặc trưng, không bóng loáng như mạ điện phân. Bạn có thể yêu cầu CTEG cung cấp chứng chỉ đo độ dày lớp mạ để kiểm chứng.

CTEG có nhận gia công bulong neo theo bản vẽ riêng không?

Có. Đây là thế mạnh của CTEG. Chúng tôi nhận gia công theo mọi kích thước, hình dáng (J, L, U, V…) và cấp bền theo yêu cầu cụ thể của từng bản vẽ dự án, đảm bảo tiến độ nhanh chóng.

Kết luận: Lựa chọn đối tác uy tín cho giải pháp vật tư liên kết

Bulong neo tuy là chi tiết nhỏ nhưng gánh vác trọng trách lớn lao trong sự an toàn của cả công trình. Việc lựa chọn đúng loại bulong, đúng cấp bền và đúng nhà cung cấp uy tín là bước đi chiến lược giúp nhà thầu tối ưu chi phí và đảm bảo tiến độ.

Với kinh nghiệm dày dặn và uy tín đã được khẳng định qua hàng loạt dự án trọng điểm quốc gia, Cường Thịnh (CTEG) tự hào là đối tác tin cậy, mang đến giải pháp vật tư liên kết toàn diện “Chất lượng – Uy tín – Tận tâm”. Đừng để rủi ro vật tư làm ảnh hưởng đến uy tín của bạn.
