Tìm hiểu về bulong neo L và quy cách kỹ thuật phổ biến trong xây dựng

Trong thi công xây dựng, đặc biệt là các công trình kết cấu thép và nhà xưởng tiền chế, sự ổn định của hệ thống móng là yếu tố sống còn quyết định an toàn của toàn bộ dự án. Một sai sót nhỏ trong việc lựa chọn vật tư liên kết có thể dẫn đến những rủi ro nghiêm trọng về khả năng chịu lực và tuổi thọ công trình. Để giải quyết bài toán này, bulong neo L (hay còn gọi là bulong móng chữ L) đóng vai trò như “chiếc neo” vững chắc, giữ chặt kết cấu thép vào nền móng bê tông.

Tuy nhiên, việc thiếu thông tin về quy cách kỹ thuật, cấp bền hay phương pháp xử lý bề mặt thường khiến các kỹ sư và nhà thầu gặp khó khăn trong quá trình lựa chọn. Bài viết này sẽ cung cấp cái nhìn toàn diện về bulong neo L, từ thông số kỹ thuật chuẩn tại Cường Thịnh (CTEG) đến kỹ năng lựa chọn và kiểm tra sản phẩm thực tế.

Bulong neo L là gì? Cấu tạo và vai trò quan trọng trong kết cấu thép

Bulong neo L, thường được gọi là bulong móng chữ L, là một chi tiết cơ khí quan trọng dùng để cố định các kết cấu, đặc biệt là kết cấu thép, vào nền móng bê tông. Khác với các loại bulong liên kết thông thường dùng để ghép nối hai chi tiết lại với nhau, bulong neo L có nhiệm vụ tạo liên kết chân đế cột với hệ thống móng công trình.

Về mặt vai trò, bulong neo L là cầu nối chịu trách nhiệm truyền tải trọng từ cột thép xuống nền móng, đảm bảo công trình đứng vững trước các tác động của ngoại lực như gió, bão hoặc rung động. Nếu ví hệ thống móng là “bàn chân” của công trình, thì bulong neo chính là hệ thống gân cốt giữ cho đôi chân đó bám chặt vào mặt đất. Sự thiếu hụt về chất lượng hoặc sai lệch về quy cách của bulong neo có thể dẫn đến hiện tượng trượt chân cột, gây mất an toàn nghiêm trọng cho toàn bộ kết cấu bên trên.

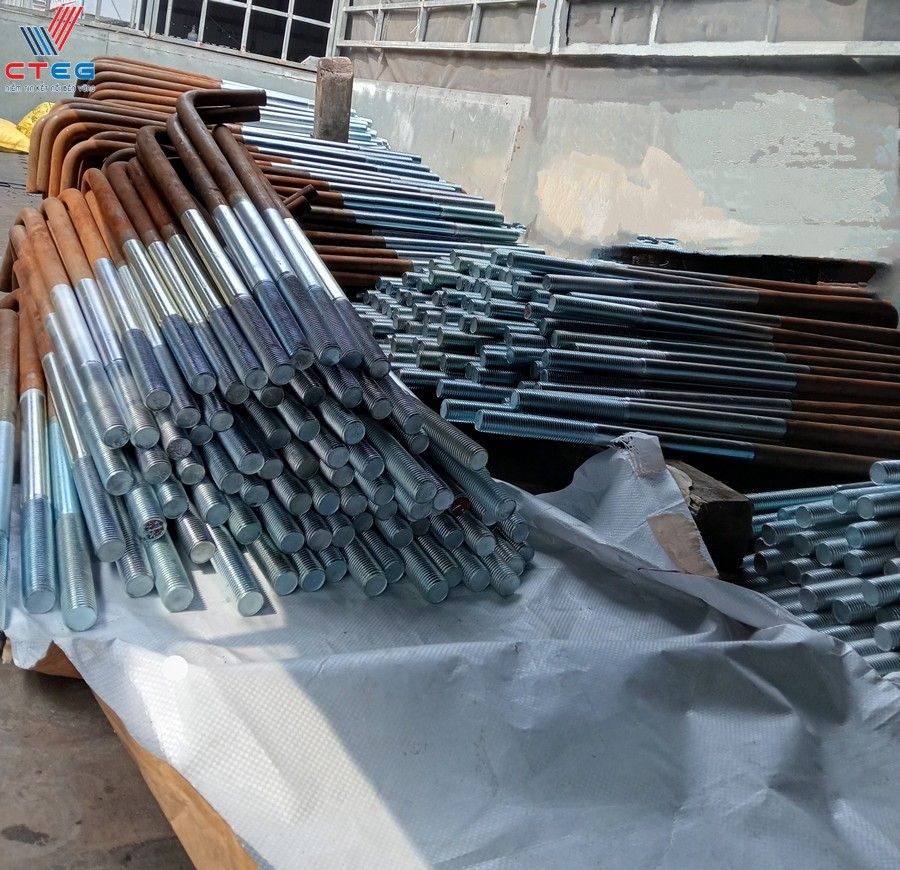

Đặc điểm hình dáng và cấu tạo chi tiết của bulong chữ L

Đúng như tên gọi, bulong neo L có hình dáng giống chữ “L” in hoa. Cấu tạo của nó khá đơn giản nhưng được tính toán kỹ lưỡng về mặt kỹ thuật:

• Phần thân thẳng (đầu ren): Một đầu của bulong được tiện ren (theo hệ mét hoặc hệ inch) để vặn đai ốc (tán) và long đền. Đây là phần sẽ nhô lên khỏi mặt bê tông để liên kết với bản mã của chân cột. Chiều dài đoạn ren này được tính toán dựa trên độ dày bản mã và yêu cầu kỹ thuật của mối nối.
• Phần bẻ cong (đầu neo): Đầu còn lại được bẻ cong một góc 90 độ tạo thành hình chữ L. Phần này được chôn sâu dưới bê tông. Hình dáng chữ L giúp tăng khả năng bám dính, chống lại lực nhổ và hiện tượng trượt của bulong trong khối bê tông khi chịu tải trọng kéo.
• Phụ kiện đi kèm: Một bộ bulong neo L hoàn chỉnh thường đi kèm với đai ốc (nut) và long đền phẳng (washer), đôi khi có thêm long đền vênh để chống trôi ren.

Quy cách kỹ thuật tiêu chuẩn của bulong neo L tại CTEG

Tại Cường Thịnh (CTEG), chúng tôi hiểu rằng mỗi bản vẽ thiết kế đều có những yêu cầu kỹ thuật riêng biệt nhằm đảm bảo tính an toàn tối ưu. Do đó, quy trình sản xuất bulong neo L tại CTEG luôn tuân thủ nghiêm ngặt các thông số kỹ thuật từ bản vẽ của khách hàng, kết hợp với năng lực tư vấn chuyên sâu để đưa ra giải pháp vật tư tốt nhất.

Việc chuẩn hóa quy cách kỹ thuật không chỉ giúp quá trình lắp dựng diễn ra suôn sẻ, khớp nối chính xác mà còn đảm bảo khả năng chịu lực đồng nhất cho toàn bộ hệ thống móng. Dưới đây là các thông số kỹ thuật chi tiết mà các kỹ sư và nhà thầu cần nắm rõ.

Kích thước phổ biến từ M12 đến M64 và chiều dài ren

Dải sản phẩm bulong neo L tại CTEG vô cùng đa dạng, phục vụ từ các công trình dân dụng nhỏ đến các dự án hạ tầng khổng lồ:

• Đường kính thân (Diameter): Phổ biến nhất là từ M12, M14, M16, M18, M20, M22, M24, M27, M30, M33, M36, M39, M42, M45, M48, M52, M56, M60 đến M64. Với các dự án đặc thù như điện gió hay cầu cảng, đường kính có thể lớn hơn tùy theo yêu cầu.
• Tổng chiều dài (Length): Chiều dài tổng thể của bulong neo L thường dao động từ 200mm đến 3000mm (3 mét). Chiều dài này phụ thuộc vào độ sâu chôn móng cần thiết để đảm bảo lực neo giữ.
• Chiều dài ren (Thread Length): Phần ren thường được gia công theo tiêu chuẩn DIN hoặc theo yêu cầu cụ thể của bản vẽ (ví dụ: ren 100mm, 150mm…). Việc xác định đúng chiều dài ren là cực kỳ quan trọng để đảm bảo đai ốc có thể siết chặt bản mã mà không bị thiếu ren hoặc thừa ren quá nhiều gây mất thẩm mỹ và lãng phí.

Cấp bền và các hệ tiêu chuẩn sản xuất (DIN, ASTM, JIS, TCVN)

Cấp bền là yếu tố quyết định khả năng chịu lực của bulong. Sử dụng sai cấp bền (ví dụ dùng cấp bền thấp cho công trình chịu tải lớn) là một trong những nguyên nhân hàng đầu dẫn đến sự cố công trình. CTEG cung cấp các cấp bền sau:

• Cấp bền thường (4.6, 5.6, 6.6): Thường được sử dụng cho các công trình nhà xưởng nhỏ, công trình dân dụng, hệ thống chiếu sáng nơi tải trọng không quá lớn. Giới hạn bền đứt của cấp bền 4.6 là 400 Mpa, 5.6 là 500 Mpa.
• Cấp bền cao (8.8, 10.9): Dành cho các dự án nhà thép tiền chế quy mô lớn, cầu đường, cảng biển, nơi yêu cầu khả năng chịu kéo và chịu cắt cực cao. Giới hạn bền đứt lên tới 800 Mpa (8.8) và 1000 Mpa (10.9).

Về tiêu chuẩn sản xuất, CTEG áp dụng linh hoạt các hệ tiêu chuẩn quốc tế để đảm bảo sự tương thích toàn cầu:

• DIN (Đức): Tiêu chuẩn phổ biến nhất tại Việt Nam.
• ASTM (Mỹ): Thường dùng cho các dự án có vốn đầu tư nước ngoài hoặc yêu cầu kỹ thuật đặc biệt (như ASTM A36, F1554).
• JIS (Nhật Bản) & TCVN (Việt Nam): Đảm bảo phù hợp với các quy chuẩn xây dựng trong nước và khu vực.

Bảng tra quy cách bulong neo L chi tiết cho kỹ sư công trình

Để thuận tiện cho việc tính toán và đặt hàng, dưới đây là bảng tham khảo một số quy cách bulong neo L thông dụng:

Đường kính (M)	Bước ren (mm)	Chiều dài tổng (mm)	Chiều dài ren (mm)	Cấp bền phổ biến
M12 – M16	1.75 – 2.0	300 – 600	50 – 100	4.6, 5.6, 8.8
M18 – M22	2.5	400 – 800	75 – 120	4.6, 5.6, 8.8
M24 – M30	3.0 – 3.5	500 – 1000	100 – 150	5.6, 6.6, 8.8
M36 – M42	4.0 – 4.5	800 – 1500	120 – 200	8.8, 10.9
M48 – M64	5.0 – 6.0	1000 – 3000	150 – 300	8.8, 10.9

Phân loại bề mặt bulong neo L: Hàng đen, mạ kẽm điện phân và mạ kẽm nhúng nóng

Môi trường làm việc của bulong neo thường nằm ở vị trí tiếp giáp giữa bê tông và không khí, nơi có độ ẩm cao và dễ bị xâm thực. Do đó, việc lựa chọn phương pháp xử lý bề mặt phù hợp là giải pháp tối ưu để ngăn chặn quá trình oxy hóa và ăn mòn, kéo dài tuổi thọ công trình. Tại CTEG, chúng tôi cung cấp ba loại bề mặt chính:

1. Hàng đen (Plain/Black): Là bề mặt nguyên bản của thép sau khi gia công. Loại này thường được dùng cho phần bulong chôn hoàn toàn trong bê tông hoặc các công trình trong nhà, khô ráo, cần sơn phủ bảo vệ sau khi lắp đặt. Ưu điểm là chi phí thấp nhất.
2. Mạ kẽm điện phân (Electro-galvanized): Bề mặt sáng bóng, thẩm mỹ cao. Lớp mạ kẽm mỏng bảo vệ bulong khỏi rỉ sét trong môi trường bình thường. Tuy nhiên, khả năng chống ăn mòn không cao bằng mạ nhúng nóng.
3. Mạ kẽm nhúng nóng (Hot-dip galvanized): Đây là phương pháp tối ưu nhất cho các công trình ngoài trời. Bulong được nhúng vào bể kẽm nóng chảy, tạo nên lớp mạ dày, bám chắc, bảo vệ cốt thép bên trong khỏi mọi tác động của môi trường.

Tại sao nên ưu tiên mạ kẽm nhúng nóng cho môi trường khắc nghiệt?

Đối với các dự án ven biển, nhà máy hóa chất, hoặc các công trình hạ tầng giao thông, sự ăn mòn kim loại diễn ra rất nhanh và khốc liệt. Trong bối cảnh này, bulong neo L mạ kẽm nhúng nóng là lựa chọn không thể thay thế.

Lớp mạ kẽm nhúng nóng có độ dày thường từ 50 micromet trở lên (theo tiêu chuẩn ASTM A153), dày hơn nhiều so với mạ điện phân. Cơ chế bảo vệ của nó bao gồm hai lớp: lớp rào cản vật lý ngăn cách thép với môi trường và lớp bảo vệ điện hóa (kẽm hy sinh thay cho thép khi bị trầy xước). Tại CTEG, quy trình mạ kẽm nhúng nóng được kiểm soát chặt chẽ để đảm bảo lớp mạ đồng đều, không bị bám cục làm ảnh hưởng đến bước ren, giúp việc lắp đai ốc diễn ra dễ dàng ngay cả khi lớp mạ dày.

Kỹ năng lựa chọn đường kính bulong neo L phù hợp với tải trọng công trình

Một trong những vấn đề nan giải nhất mà các kỹ sư thiết kế và nhà thầu gặp phải là làm sao chọn đúng đường kính bulong để vừa đảm bảo an toàn chịu lực, vừa tối ưu chi phí. Việc chọn đại khái hoặc “chọn dư cho chắc” có thể gây lãng phí ngân sách lớn, trong khi chọn thiếu sẽ gây nguy hiểm.

Để lựa chọn chính xác, cần căn cứ vào các yếu tố sau:

• Tính toán tải trọng đầu vào: Xác định rõ lực kéo (tensile load), lực cắt (shear load) và mô-men uốn tại chân cột. Các thông số này được trích xuất từ phần mềm tính toán kết cấu.
• Cấp bền của thép: Đường kính bulong tỷ lệ nghịch với cấp bền. Ví dụ, nếu sử dụng bulong M24 cấp bền 8.8, khả năng chịu lực sẽ cao hơn nhiều so với M24 cấp bền 4.6. Đôi khi, việc tăng cấp bền có thể giúp giảm đường kính bulong, tiết kiệm không gian bố trí trên bản mã.
• Độ sâu chôn móng: Đường kính lớn cần độ sâu chôn lớn hơn để phát huy hết khả năng chịu lực mà không làm phá vỡ bê tông.

Lời khuyên từ chuyên gia CTEG: Đối với các công trình nhà thép tiền chế thông thường, các size M22, M24, M27, M30 cấp bền 8.8 là lựa chọn phổ biến và cân bằng nhất về kinh tế – kỹ thuật. Đối với các trụ điện, trụ đèn, size M36 trở lên thường được ưu tiên. Hãy luôn tham khảo ý kiến của kỹ sư kết cấu và yêu cầu nhà cung cấp tư vấn dựa trên tải trọng thực tế của dự án.

Quy trình kiểm tra quy cách và chất lượng sản phẩm tại kho CTEG

Sự an tâm của khách hàng không chỉ đến từ lời cam kết mà phải đến từ quy trình kiểm soát chất lượng thực tế. Tại kho xưởng của Cường Thịnh (CTEG), trước khi bất kỳ lô hàng nào được xuất đi đến công trường (như Sân bay Long Thành hay Nhà máy LEGO), chúng đều phải trải qua quy trình kiểm tra nghiêm ngặt (QC). Chúng tôi khuyến khích khách hàng nắm rõ quy trình này để có thể tự kiểm tra khi nhận hàng.

Quy trình bao gồm:

1. Kiểm tra ngoại quan: Bề mặt bulong phải sạch, không có vết nứt, ren không bị dập nát. Đối với hàng mạ kẽm, lớp mạ phải phủ đều, không bong tróc.
2. Đo đạc kích thước: Sử dụng thước kẹp (caliper) để đo đường kính thân, đường kính đỉnh ren, chiều dài tổng và chiều dài ren. Sai số phải nằm trong giới hạn cho phép của tiêu chuẩn (ví dụ dung sai đường kính theo ISO).
3. Kiểm tra lắp lẫn: Thử vặn đai ốc vào thân bulong. Đai ốc phải vặn vào trơn tru bằng tay, không bị kẹt, đảm bảo bước ren chính xác.

Cách đọc chứng chỉ CO/CQ và kết quả thí nghiệm lực kéo

Một bộ hồ sơ chất lượng đầy đủ từ CTEG luôn bao gồm CO (Certificate of Origin – Chứng nhận xuất xứ) và CQ (Certificate of Quality – Chứng nhận chất lượng) hoặc Mill Test Certificate (Chứng chỉ xuất xưởng). Để đọc hiểu các tài liệu này, bạn cần chú ý:

• Thành phần hóa học: Đảm bảo phôi thép sử dụng đúng mác thép yêu cầu (ví dụ C45, 40Cr…).
• Cơ tính (Mechanical Properties): Đây là phần quan trọng nhất. Hãy kiểm tra các chỉ số: Giới hạn chảy (Yield Strength), Giới hạn bền đứt (Tensile Strength), Độ giãn dài (Elongation). Ví dụ, với cấp bền 8.8, giới hạn bền đứt thực tế trên giấy test phải đạt tối thiểu 800 Mpa (thường là 830-850 Mpa).
• Kết quả thí nghiệm lực kéo: CTEG thường xuyên mang mẫu đi test tại các trung tâm kiểm định độc lập (Quatest 3). Kết quả “ĐẠT” trên phiếu thí nghiệm là bằng chứng thép cho chất lượng sản phẩm.

Cường Thịnh (CTEG): Đơn vị cung ứng bulong neo L uy tín cho các dự án trọng điểm

Được thành lập từ năm 2011, Công ty Cổ phần Công nghiệp và Thương mại Cường Thịnh (CTEG) đã vươn lên trở thành thương hiệu dẫn đầu trong lĩnh vực vật tư liên kết tại Việt Nam. Chúng tôi không chỉ bán sản phẩm, chúng tôi cung cấp giải pháp an toàn cho những công trình thế kỷ.

“Chất lượng – Uy tín – Tận tâm” là kim chỉ nam cho mọi hoạt động sản xuất và kinh doanh của CTEG.

Năng lực của CTEG đã được chứng minh qua sự hiện diện tại các dự án trọng điểm quốc gia và các công trình FDI lớn như: Dự án Sân bay Quốc tế Long Thành, Nhà máy LEGO (Bình Dương), các dự án điện gió, điện mặt trời tại miền Trung và Tây Nguyên. Với hệ thống quản lý ERP hiện đại, kho hàng lớn tại TP.HCM và nhà máy sản xuất tại Tây Ninh, chúng tôi cam kết tiến độ giao hàng nhanh chóng, đầy đủ chứng từ, giúp nhà thầu an tâm tuyệt đối về nguồn gốc và chất lượng vật tư.

Các câu hỏi thường gặp về bulong neo L (FAQ)

CTEG có nhận gia công bulong neo L theo bản vẽ kích thước lẻ không?

Có. CTEG chuyên gia công theo bản vẽ kỹ thuật. Chúng tôi có thể sản xuất các kích thước phi tiêu chuẩn, chiều dài ren tùy chỉnh để phù hợp chính xác với thiết kế của từng dự án.

Thời gian giao hàng cho đơn hàng bulong neo mạ kẽm nhúng nóng là bao lâu?

Thông thường, thời gian gia công và mạ kẽm nhúng nóng mất khoảng 3-5 ngày tùy vào số lượng và quy cách. Tuy nhiên, với năng lực sản xuất lớn, CTEG luôn nỗ lực đáp ứng tiến độ gấp của công trình.

Làm sao để phân biệt bulong cấp bền 5.6 và 8.8 bằng mắt thường?

Rất khó để phân biệt chính xác bằng mắt thường nếu không nhìn vào ký hiệu dập trên đầu bulong. Tuy nhiên, bulong 8.8 (thép hợp kim) thường có màu thép tối hơn và bề mặt đanh hơn so với bulong 5.6 (thép carbon thường). Cách chính xác nhất là kiểm tra ký hiệu số trên đầu thanh ren hoặc xem chứng chỉ xuất xưởng.

Bulong neo L có đi kèm tán và long đền không?

Một bộ tiêu chuẩn thường bao gồm 1 thân bulong, 1 tán (đai ốc) và 1 long đền phẳng. Tùy theo yêu cầu thiết kế, có thể thêm 1 tán hoặc 1 long đền vênh.

Kết luận

Bulong neo L tuy là một chi tiết nhỏ nhưng lại gánh vác trọng trách lớn lao trong việc đảm bảo sự vững chãi cho toàn bộ công trình. Việc hiểu rõ về cấu tạo, quy cách kỹ thuật và lựa chọn đúng cấp bền, bề mặt xử lý là yêu cầu bắt buộc đối với mọi kỹ sư và nhà thầu.

Với kinh nghiệm hơn một thập kỷ và uy tín đã được khẳng định qua hàng loạt dự án lớn, Cường Thịnh (CTEG) tự hào là đối tác tin cậy, sẵn sàng cung cấp các giải pháp bulong neo chất lượng cao, chuẩn xác và tối ưu chi phí nhất. Nếu bạn đang cần tư vấn kỹ thuật hoặc báo giá cho dự án sắp tới, hãy liên hệ ngay với CTEG để nhận được sự hỗ trợ tận tâm nhất.
