Tổng hợp các kích thước bulong neo phổ biến từ d12 đến d22: Quy cách và Ứng dụng chi tiết

Tầm quan trọng của việc lựa chọn đúng kích thước bulong neo d12 đến d22

Trong kết cấu xây dựng, đặc biệt là nhà thép tiền chế và các công trình hạ tầng, bulong neo (hay còn gọi là bulong móng) đóng vai trò như “chiếc rễ” giữ vững toàn bộ công trình trên nền móng. Việc lựa chọn chính xác kích thước bulong neo từ d12 đến d22 không chỉ là yêu cầu kỹ thuật cơ bản mà còn là yếu tố cấp bách (Urgent) quyết định đến sự an toàn và tuổi thọ của dự án. Một sai số nhỏ trong đường kính hoặc chiều dài có thể dẫn đến khả năng chịu lực không đạt chuẩn, gây nguy cơ nứt vỡ bê tông hoặc trượt chân cột khi chịu tải trọng gió bão.

Hơn nữa, việc xác định đúng quy cách ngay từ đầu giúp nhà thầu tối ưu hóa chi phí vật tư và đảm bảo tiến độ thi công. Không có gì lãng phí hơn việc đặt hàng sai quy cách và phải chờ đợi gia công lại, làm đình trệ cả một dây chuyền lắp dựng. Tại CTEG, chúng tôi hiểu rằng mỗi milimet đều mang tính quyết định. Bài viết này sẽ cung cấp thông tin hữu ích (Useful) và cụ thể (Ultra-specific) nhất để các kỹ sư và nhà thầu có thể đưa ra quyết định chính xác ngay lập tức.

Bảng tra kích thước bulong neo chi tiết từ d12 đến d22

Để hỗ trợ quá trình thiết kế và đặt hàng, việc nắm rõ các thông số kỹ thuật của từng loại đường kính là điều kiện tiên quyết. Dưới đây là dữ liệu tổng hợp được chuẩn hóa dựa trên các tiêu chuẩn sản xuất hàng đầu như DIN, ASTM và TCVN. Các thông số này không chỉ giúp bạn chọn đúng loại vật tư mà còn là cơ sở để tính toán khả năng chịu lực của liên kết.

Chúng tôi chia nhỏ bảng tra thành hai nhóm chính để đảm bảo tính siêu cụ thể (Ultra-specific) cho từng phân khúc ứng dụng. Lưu ý rằng, các thông số về bước ren và đường kính giác (nếu có đai ốc đi kèm) cần được kiểm tra kỹ lưỡng để đảm bảo sự đồng bộ khi lắp xiết.

Thông số kỹ thuật chi tiết cho các dòng d12, d14 và d16

Nhóm kích thước d12, d14 và d16 thường được sử dụng cho các kết cấu chịu tải trọng trung bình và nhỏ. Đây là phân khúc phổ biến nhất trong các công trình dân dụng và nhà xưởng quy mô vừa. Dưới đây là bảng thông số kỹ thuật tiêu chuẩn:

Đường kính (d)	Bước ren (P) (mm)	Chiều dài tổng (L) phổ biến (mm)	Chiều dài ren (b) (mm)	Đường kính phôi thép (mm)
M12	1.75	300 – 600	25 – 100	~ 10.8 – 11.8
M14	2.0	350 – 700	30 – 100	~ 12.7 – 13.8
M16	2.0	400 – 800	40 – 120	~ 14.7 – 15.8

Lưu ý kỹ thuật: Đối với dòng d12-d16, dung sai đường kính phôi thép thường tuân theo tiêu chuẩn cán ren (ren cán âm hoặc dương). Tại CTEG, chúng tôi thường tư vấn khách hàng sử dụng phôi đủ (dung sai dương) cho các công trình yêu cầu lực kéo cao để đảm bảo an toàn tuyệt đối. Chiều dài ren (b) có thể thay đổi linh hoạt tùy theo độ dày của bản mã (base plate) và đai ốc sử dụng.

Thông số kỹ thuật chi tiết cho các dòng d18, d20 và d22

Khi bước sang nhóm d18, d20 và d22, chúng ta đang nói đến các kết cấu chịu lực lớn hơn, đòi hỏi độ bền kéo và độ ổn định cao hơn. Đây là các kích thước thường thấy trong các dự án nhà thép tiền chế khẩu độ lớn hoặc hệ thống chân cột điện.

Đường kính (d)	Bước ren (P) (mm)	Chiều dài tổng (L) phổ biến (mm)	Chiều dài ren (b) (mm)	Đường kính phôi thép (mm)
M18	2.5	500 – 1000	50 – 150	~ 16.7 – 17.8
M20	2.5	600 – 1200	50 – 150	~ 18.7 – 19.8
M22	2.5	600 – 1500	60 – 150	~ 20.7 – 21.8

Điểm đặc biệt cần lưu ý ở nhóm này là bước ren của M20 và M22 đều là 2.5mm, nhưng diện tích tiết diện chịu lực (Stress Area) khác nhau đáng kể. Việc nhầm lẫn giữa các size này trong quá trình đặt hàng có thể gây ra hậu quả nghiêm trọng về khả năng chịu tải. Tại nhà máy Xuyên Á, CTEG kiểm soát chặt chẽ đường kính phôi đầu vào để đảm bảo sau khi cán ren, sản phẩm đạt chuẩn kích thước danh nghĩa theo yêu cầu.

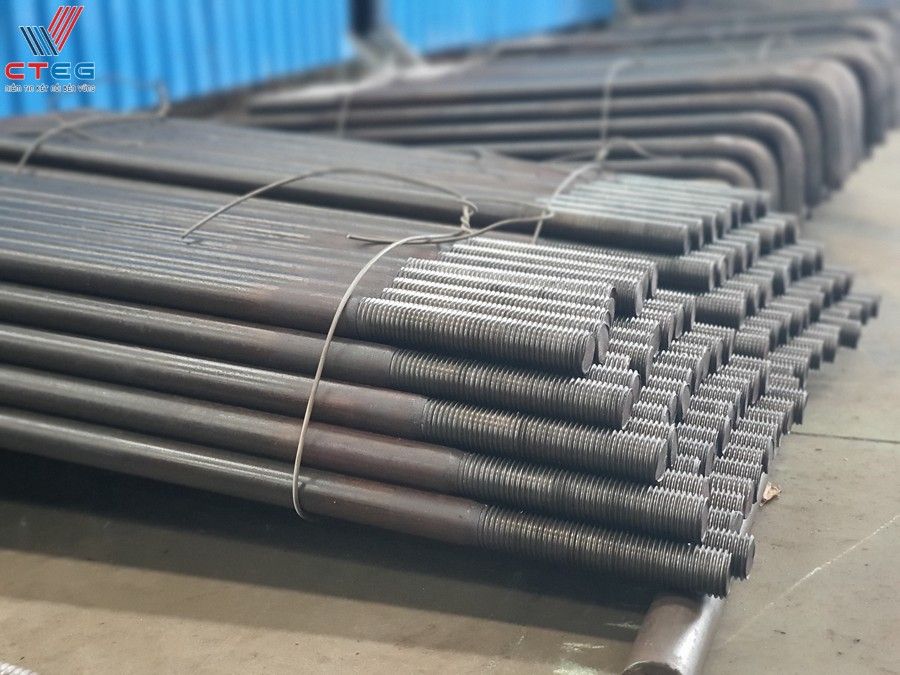

Quy cách các kiểu dáng phổ biến: Bulong neo chữ J, L, LA, JA và chữ U

Không chỉ đa dạng về đường kính, hình dáng của bulong neo cũng quyết định khả năng liên kết của nó với bê tông. Sự độc đáo (Unique) trong năng lực sản xuất của CTEG nằm ở khả năng gia công chính xác mọi biên dạng phức tạp theo bản vẽ:

• Bulong neo chữ L & J: Đây là hai loại phổ biến nhất. Chữ L thường dùng cho móng nông, trong khi chữ J với móc câu giúp tăng khả năng bám dính trong bê tông, chống trượt tốt hơn.
• Bulong neo kiểu LA & JA: Biến thể của L và J nhưng có sự khác biệt về chiều dài phần bẻ móc, thường được quy định cụ thể trong các bản vẽ kết cấu đặc biệt để tránh va chạm với cốt thép chủ.
• Bulong neo chữ U (U-bolt): Dùng để định vị ống hoặc các thanh ngang, ôm trọn vật thể cần liên kết.

Mỗi kiểu dáng đều có bán kính uốn (R) tiêu chuẩn để đảm bảo thép không bị gãy hoặc suy giảm cường độ tại vị trí uốn. CTEG sử dụng máy uốn chuyên dụng, đảm bảo góc uốn mượt mà, không nứt gãy, giữ nguyên cơ tính của vật liệu.

Ứng dụng cụ thể của từng loại đường kính bulong neo trong công trình

Việc lựa chọn sai kích thước không chỉ lãng phí mà còn tiềm ẩn rủi ro. Hiểu rõ ứng dụng của từng dải đường kính giúp kỹ sư tối ưu hóa thiết kế và nhà thầu chuẩn bị vật tư chính xác. Dưới đây là phân tích hữu ích (Useful) về cách các kích thước d12-d22 được áp dụng trong thực tế xây dựng tại Việt Nam.

Nhóm d12 – d16: Giải pháp cho nhà thép tiền chế và công trình dân dụng

Nhóm bulong neo đường kính nhỏ từ d12 đến d16 là “xương sống” cho các công trình có tải trọng vừa phải. Tính linh hoạt và chi phí hợp lý khiến chúng trở thành lựa chọn hàng đầu cho:

• Nhà thép tiền chế quy mô nhỏ: Dùng để neo chân cột thép I hoặc H cho các nhà kho, xưởng sản xuất nhỏ, mái che bãi đỗ xe.
• Công trình dân dụng: Neo giữ hệ thống cầu thang sắt, lan can, hoặc các cấu kiện phụ trợ trong nhà ở.
• Hệ thống chiếu sáng: Sử dụng làm bulong móng cho các cột đèn chiếu sáng công viên, đường nội bộ khu dân cư với chiều cao cột thấp.

Với nhóm này, cấp bền thường sử dụng là 4.6 hoặc 5.6. Tuy nhiên, đối với các công trình ven biển hoặc môi trường ăn mòn, CTEG khuyến nghị sử dụng phương pháp mạ kẽm nhúng nóng để tăng tuổi thọ.

Nhóm d18 – d22: Ứng dụng trong hệ thống cột đèn, trụ điện và kết cấu hạng nặng

Khi tải trọng tăng lên, đặc biệt là tải trọng ngang do gió hoặc rung động máy móc, nhóm d18-d22 phát huy vai trò quan trọng. Đây là phân khúc yêu cầu độ tin cậy cao:

• Nhà xưởng công nghiệp lớn: Neo chân cột cho các nhà máy có khẩu độ lớn, có cầu trục hoạt động (như các dự án mà CTEG đã cung cấp cho ATAD hay Đại Dũng).
• Trụ điện và trạm biến áp: Dùng để cố định các trụ điện trung thế, cao thế, nơi chịu lực rung lắc và sức gió lớn.
• Kết cấu năng lượng: Chân đế cho các hệ thống pin mặt trời áp mái quy mô công nghiệp hoặc các trụ điện gió cỡ nhỏ.

Ở phân khúc này, cấp bền 8.8 thường xuyên được yêu cầu để đảm bảo khả năng chịu lực kéo đứt cao. Sản phẩm của CTEG luôn đi kèm chứng chỉ test lực kéo để chứng minh khả năng chịu tải thực tế.

Hướng dẫn cách tính toán chiều dài ren và chiều dài tổng của bulong neo

Một trong những kỹ năng hữu ích (Useful) nhất cho kỹ sư công trường là khả năng kiểm tra và tính toán lại chiều dài bulong neo để đảm bảo phù hợp với thực tế thi công. Nhiều trường hợp đặt hàng theo bản vẽ thiết kế nhưng khi lắp đặt lại bị thiếu hụt chiều dài ren do thay đổi độ dày bản mã hoặc lớp vữa rót (grout).

Công thức tính chiều dài ren dựa trên tiêu chuẩn TCVN và ASTM

Chiều dài ren (Thread Length) cần đủ để vặn đai ốc và long đen, đồng thời phải có một phần dư để đảm bảo an toàn. Theo quy tắc kinh nghiệm và các tiêu chuẩn như ASTM F1554, chiều dài phần ren nhô lên khỏi mặt bê tông có thể được tính toán cụ thể (Ultra-specific) như sau:

L_{ren_nhô} = T_{bản_mã} + T_{vữa_rót} + H_{đai_ốc} + T_{long_đen} + (2 x P)

Trong đó:

• T_{bản_mã}: Độ dày của bản mã chân cột.
• T_{vữa_rót}: Độ dày lớp vữa không co ngót (Grout) dưới chân cột (thường từ 30-50mm).
• H_{đai_ốc}: Chiều cao đai ốc (với d20, H ≈ 16-20mm tùy tiêu chuẩn).
• T_{long_đen}: Độ dày vòng đệm.
• P: Bước ren (dư ra ít nhất 2 bước ren sau khi siết chặt).

Tổng chiều dài ren cần gia công sẽ bao gồm phần nhô lên này cộng với một phần nằm trong bê tông (nếu cần thiết cho thiết kế cụ thể), nhưng quan trọng nhất là phần làm việc phía trên.

Cách xác định chiều dài tổng (L) để đảm bảo độ sâu chôn và lực kéo

Chiều dài tổng của bulong neo (L) quyết định độ sâu chôn (Embedment Depth) vào bê tông, yếu tố then chốt tạo nên lực giữ. Nếu chôn quá nông, bulong sẽ bị nhổ bật lên trước khi bị đứt (phá hoại bê tông).

Công thức cơ bản để xác định chiều dài tổng:

L = L_chôn + L_{ren_nhô} + L_uốn (đối với J, L)

Độ sâu chôn (L_chôn) thường được tính toán dựa trên mác bê tông và lực kéo thiết kế, thông thường khoảng 20d đến 30d (với d là đường kính bulong). Ví dụ, với bulong M20, độ sâu chôn tối thiểu thường là 400mm (20 x 20). Việc tính toán chính xác giúp bạn đặt hàng đúng quy cách tại CTEG, tránh lãng phí thép hoặc rủi ro thiếu hụt chiều dài neo.

Quy trình gia công bulong neo tiêu chuẩn tại nhà máy Xuyên Á của CTEG

Điều làm nên sự khác biệt độc đáo (Unique) của CTEG so với các đơn vị thương mại khác chính là năng lực sản xuất trực tiếp. Nhà máy của chúng tôi tại KCN Xuyên Á, Long An được trang bị dây chuyền hiện đại, cho phép kiểm soát chất lượng từ phôi thép đầu vào đến thành phẩm cuối cùng.

Kỹ thuật gia công cắt ren và bẻ hình chính xác theo bản vẽ

Tại CTEG, quy trình gia công bắt đầu bằng việc lựa chọn phôi thép đạt chuẩn. Sau đó, phôi được đưa vào máy cắt theo chiều dài L đã tính toán. Công đoạn quan trọng nhất là cán ren (rolling thread) thay vì tiện ren. Công nghệ cán ren giúp cấu trúc thớ thép không bị cắt đứt, giữ nguyên độ bền và tăng khả năng chịu lực mỏi cho bulong.

Tiếp theo là công đoạn bẻ hình (uốn J, L, U). Chúng tôi sử dụng máy uốn thủy lực tự động, đảm bảo góc uốn chính xác 90 độ hoặc theo yêu cầu bản vẽ, bán kính uốn R đạt chuẩn để không gây ứng suất dư làm yếu vật liệu tại góc uốn.

Kiểm soát cấp bền (4.6, 5.6, 8.8) và chứng chỉ CO/CQ xuất xưởng

Sự tin cậy (Trustworthiness) là cam kết hàng đầu của CTEG. Chúng tôi cung cấp đầy đủ các cấp bền từ 4.6, 5.6 (thép CT3, C45) đến các dòng cường độ cao 8.8 (thép 40Cr). Mọi lô hàng xuất xưởng đều trải qua quy trình kiểm tra nghiêm ngặt:

• Kiểm tra dung sai kích thước bằng thước kẹp và dưỡng ren.
• Thí nghiệm kéo đứt mẫu để xác định giới hạn bền và giới hạn chảy.
• Cấp chứng chỉ xuất xưởng (CO/CQ) và biên bản thí nghiệm đi kèm, đảm bảo hồ sơ nghiệm thu công trình của bạn luôn đầy đủ và hợp lệ.

Các lỗi thường gặp khi chọn và lắp đặt bulong neo d12-d22

Trong quá trình cung ứng cho hàng nghìn dự án, CTEG nhận thấy một số lỗi phổ biến mà các nhà thầu thường gặp phải, gây ảnh hưởng đến tiến độ và chất lượng:

1. Chọn sai chiều dài ren: Thường gặp nhất là chiều dài ren quá ngắn, không đủ để vặn đai ốc sau khi đổ bù vữa (grout). Giải pháp là luôn tính dư chiều dài ren dựa trên độ dày vữa thực tế.
2. Bảo quản kém gây gỉ sét ren: Bulong neo thường được lắp đặt trước khi dựng cột một thời gian dài. Nếu không bảo vệ phần ren (bằng dầu mỡ hoặc bọc nilon), ren sẽ bị gỉ sét hoặc bám bê tông, gây khó khăn khi lắp đai ốc.
3. Định vị sai tim cốt: Việc không sử dụng dưỡng định vị (template) chắc chắn khiến bulong bị xô lệch trong quá trình đổ bê tông. Sai số quá lớn sẽ khiến chân cột không thể lắp vào được.
4. Nhầm lẫn cấp bền: Sử dụng bulong cấp bền 4.6 cho vị trí yêu cầu 8.8 là lỗi cực kỳ nguy hiểm. Luôn kiểm tra ký hiệu cấp bền trên đầu bulong hoặc giấy tờ đi kèm.

Câu hỏi thường gặp về kích thước bulong neo (FAQ)

Dưới đây là giải đáp cho những thắc mắc thường gặp nhất về bulong neo d12-d22 mà khách hàng thường gửi về cho CTEG:

Bulong neo d20 và M20 có gì khác nhau không?

Về cơ bản, d20 thường chỉ đường kính phôi thép (20mm), còn M20 là ký hiệu đường kính danh nghĩa của ren (Metric). Trong gia công, nếu cán ren từ phôi d18.8-19.8mm thì vẫn gọi là M20. Tuy nhiên, cần phân biệt rõ “phôi đủ” và “phôi thiếu” tùy theo yêu cầu chịu lực của công trình.

CTEG có nhận gia công bulong neo chiều dài phi tiêu chuẩn không?

Có. Với lợi thế nhà máy sản xuất trực tiếp, CTEG nhận gia công mọi kích thước chiều dài theo yêu cầu bản vẽ, từ những cây ngắn 300mm đến những cây dài 2-3m hoặc hơn, đảm bảo tiến độ nhanh chóng.

Nên chọn mạ kẽm điện phân hay mạ kẽm nhúng nóng cho bulong neo?

Phần lớn bulong neo được chôn trong bê tông nên phần thân không cần mạ. Tuy nhiên, phần ren nhô lên tiếp xúc với môi trường nên cần được bảo vệ. Mạ kẽm điện phân phù hợp cho môi trường thường, còn mạ kẽm nhúng nóng là bắt buộc cho môi trường biển hoặc ăn mòn cao để đảm bảo độ bền lâu dài.

Thời gian giao hàng cho đơn hàng bulong neo d12-d22 là bao lâu?

Đối với các quy cách phổ biến, CTEG có thể giao hàng ngay trong ngày. Với các đơn hàng gia công theo kích thước riêng, thời gian hoàn thành thường từ 2-4 ngày tùy số lượng, đáp ứng tính cấp bách của công trình.

Kết luận: CTEG – Đơn vị cung ứng bulong neo d12-d22 uy tín hàng đầu

Việc lựa chọn bulong neo không chỉ dừng lại ở việc tra bảng kích thước d12-d22 mà còn là chọn một đối tác tin cậy để đảm bảo chất lượng “phần chìm” của công trình. Với phương châm “Chất lượng – Uy tín – Tận tâm”, CTEG (Cường Thịnh) tự hào là nhà sản xuất và cung ứng vật tư liên kết hàng đầu, đã được kiểm chứng qua các dự án trọng điểm như Sân bay Long Thành hay nhà máy LEGO.

Đừng để những lo lắng về vật tư làm chậm tiến độ của bạn. Hãy liên hệ ngay với CTEG để nhận tư vấn kỹ thuật chuyên sâu và báo giá cạnh tranh nhất cho dự án của mình.
