Phân biệt các loại bulong neo chữ J, L, V, U và I trong xây dựng: Cẩm nang chi tiết từ chuyên gia CTEG

Bulong neo là gì? Vai trò “xương sống” trong liên kết kết cấu thép

Trong bất kỳ công trình xây dựng nào, từ nhà xưởng tiền chế đơn giản đến các dự án hạ tầng khổng lồ, sự an toàn và bền vững luôn bắt đầu từ nền móng. Nếu ví hệ thống kết cấu thép là “khung xương” của công trình, thì bulong neo (hay còn gọi là bulong móng) chính là “bộ rễ” bám sâu vào lòng đất, giữ cho toàn bộ khối kiến trúc đứng vững trước mọi tác động của ngoại lực.

Về mặt kỹ thuật, bulong neo là chi tiết trung gian quan trọng dùng để cố định các kết cấu, đặc biệt là chân cột thép, vào nền móng bê tông. Chức năng chính của chúng là tạo ra liên kết chân cột, giúp truyền tải trọng từ cột xuống móng, đồng thời giữ cho kết cấu không bị trượt, nhổ hoặc lật dưới tác động của gió bão hay động đất. Một hệ thống bulong neo chất lượng, được tính toán kỹ lưỡng về cấp bền và kích thước, là yếu tố tiên quyết để đảm bảo sự an tâm tuyệt đối cho chủ đầu tư và nhà thầu. Tại Cường Thịnh (CTEG), chúng tôi hiểu rằng mỗi chiếc bulong neo không chỉ là một thanh thép, mà là lời cam kết về sự an toàn cho cả một công trình.

Phân tích chi tiết 5 loại bulong neo phổ biến: Đặc điểm hình học và ưu điểm

Trên bản vẽ kỹ thuật và thực tế thi công, bạn sẽ bắt gặp nhiều hình dáng bulong neo khác nhau. Không phải ngẫu nhiên mà các kỹ sư thiết kế lại quy định cụ thể hình dáng chữ J, L hay V cho từng vị trí. Hình học của thân bulong quyết định trực tiếp đến cơ chế chịu lực, khả năng chống nhổ (pull-out resistance) và độ bám dính trong khối bê tông.

Việc lựa chọn sai loại bulong không chỉ gây lãng phí chi phí mà còn tiềm ẩn nguy cơ mất an toàn nghiêm trọng. Để giúp quý khách hàng và các kỹ sư có cái nhìn rõ ràng nhất, CTEG sẽ phân tích sâu về 5 loại bulong neo phổ biến nhất hiện nay: J, L, V, U và I. Hiểu rõ đặc tính của từng loại là bước đầu tiên trong “kế hoạch” xây dựng một công trình vững chắc và thành công.

1. Bulong neo chữ J: Giải pháp phổ biến cho nhà xưởng tiền chế

Bulong neo chữ J là loại hình dáng dễ nhận biết và được sử dụng rộng rãi nhất trong thi công nhà xưởng công nghiệp và nhà thép tiền chế. Đúng như tên gọi, loại bulong này có một đầu được bẻ cong tạo thành hình móc câu giống chữ “J”.

Trong các dự án nhà xưởng mà CTEG đã cung cấp, bulong chữ J thường được ưu tiên sử dụng cho các chân cột chịu tải trọng vừa và nhỏ, hoặc trong các cấu kiện bê tông mà chiều sâu neo không quá lớn. Sự phổ biến của nó đến từ tính kinh tế và khả năng thi công dễ dàng. Tuy nhiên, việc gia công bulong chữ J đòi hỏi sự chính xác cao về bán kính uốn để đảm bảo thép không bị gãy nứt tại vị trí bẻ cong, ảnh hưởng đến khả năng chịu lực sau này. Tại nhà máy Cường Thịnh, quy trình uốn nóng hoặc uốn nguội được kiểm soát nghiêm ngặt để đảm bảo cơ tính của vật liệu thép (như C45, CT3) vẫn được giữ nguyên vẹn sau khi tạo hình.

Cấu tạo hình học và cơ chế chống nhổ của bulong J

Điểm đặc biệt nhất trong cấu tạo của bulong neo chữ J chính là phần móc cong ở đuôi. Về mặt cơ học đất và bê tông cốt thép, phần móc này đóng vai trò như một chốt chặn cơ học (mechanical interlock). Khi bulong chịu lực kéo nhổ (lực hướng lên trên do gió bốc hoặc mô-men uốn tại chân cột), phần móc chữ J sẽ móc chặt vào khối bê tông, tạo ra lực kháng lại xu hướng bị trượt ra khỏi móng.

Cơ chế này hiệu quả hơn nhiều so với việc chỉ dựa vào lực ma sát giữa bề mặt thép và bê tông. Tuy nhiên, kỹ sư cần lưu ý tính toán chiều dài đoạn bẻ cong phù hợp với mác bê tông để tránh hiện tượng bê tông bị vỡ cục bộ tại vị trí móc neo khi chịu tải trọng cực hạn.

2. Bulong neo chữ L: Sự lựa chọn tối ưu cho trạm biến áp và cột đèn

Nếu bulong chữ J là “vua” của nhà xưởng, thì bulong neo chữ L lại là sự lựa chọn hàng đầu cho các công trình hạ tầng kỹ thuật như hệ thống chiếu sáng, cột đèn đường, và đặc biệt là các trạm biến áp điện lực. Hình dáng của nó bao gồm một đầu ren để vặn đai ốc và một đầu được bẻ vuông góc 90 độ tạo thành hình chữ L (hoặc đôi khi gọi là bulong móng chữ L).

Tại CTEG, chúng tôi thường xuyên nhận được đơn đặt hàng gia công bulong neo chữ L với các cấp bền cao (8.8) và bề mặt mạ kẽm nhúng nóng để chống ăn mòn cho các dự án ngoài trời. Đặc điểm của bulong chữ L là phần chân bẻ ngang khá dài, giúp phân bố lực nén lên bê tông tốt hơn so với chữ J trong một số trường hợp cấu tạo móng bè hoặc móng băng mỏng, nơi chiều sâu chôn bulong bị hạn chế nhưng vẫn cần đảm bảo lực bám.

Ưu điểm về khả năng bám dính trong bê tông của kiểu dáng chữ L

Ưu điểm lớn nhất của kiểu dáng chữ L nằm ở khả năng tạo ra vùng chịu lực nén cục bộ lớn trong bê tông thông qua phần đuôi bẻ ngang. Khi có lực nhổ tác động, phần đuôi chữ L hoạt động như một đòn bẩy, truyền lực vào sâu bên trong khối móng.

Thiết kế này giúp bulong neo chữ L rất khó bị xoay chuyển trong quá trình lắp đặt và siết đai ốc, một vấn đề thường gặp ở các loại bulong thẳng. Sự ổn định này giúp quá trình định vị chân cột đèn hay thiết bị trạm biến áp trở nên chính xác và nhanh chóng hơn, giảm thiểu rủi ro sai lệch tim cốt – một trong những “nỗi đau” lớn nhất của các nhà thầu thi công cơ điện.

3. Bulong neo chữ V: Tăng cường diện tích tiếp xúc và lực cản

Ít phổ biến hơn J và L nhưng lại cực kỳ quan trọng trong các kết cấu chịu tải trọng động lớn là bulong neo chữ V (hoặc đôi khi được gọi là bulong neo tách). Loại này có hình dạng giống chữ V hoặc chữ J mở rộng, thường được chế tạo từ thép tròn trơn hoặc thép vằn.

Sự khác biệt của bulong chữ V nằm ở góc bẻ mở rộng, tạo ra diện tích tiếp xúc với bê tông lớn hơn theo phương ngang. Điều này đặc biệt hữu ích trong các loại móng nông hoặc móng cần tăng cường độ cứng vững. Hình dáng chữ V giúp phân tán lực kéo ra một vùng bê tông rộng hơn, giảm thiểu nguy cơ nứt vỡ bê tông cục bộ xung quanh thân bulong. Trong các dự án yêu cầu kỹ thuật khắt khe mà CTEG tham gia cung cấp, bulong chữ V thường được chỉ định cho các vị trí neo giữ máy móc có độ rung lắc lớn, nơi mà sự ổn định và khả năng chống trượt của liên kết là yếu tố sống còn để đảm bảo dây chuyền sản xuất vận hành liên tục.

4. Bulong neo chữ U (U-bolt): Liên kết đa năng cho hệ thống đường ống

Khác biệt hoàn toàn với các loại bulong neo móng thông thường, bulong neo chữ U (thường gọi là U-bolt) có hình dạng uốn cong thành hình chữ U với hai đầu đều được tiện ren. Mặc dù đôi khi được dùng để neo vào bê tông (dạng 2 chân cắm xuống), ứng dụng phổ biến nhất của U-bolt là để ôm, kẹp và cố định các đường ống (ống nước, ống khí, ống cứu hỏa) hoặc các thanh dầm tròn vào hệ giá đỡ.

Trong hệ thống cơ điện (M&E) của các tòa nhà hay nhà máy như dự án LEGO mà CTEG đang cung cấp vật tư, U-bolt đóng vai trò giữ cho hệ thống đường ống được cố định chắc chắn, ngăn chặn sự dịch chuyển do áp lực dòng chảy hoặc rung động. Vật liệu chế tạo U-bolt rất đa dạng, từ thép mạ kẽm đến Inox 304, Inox 316 để chống ăn mòn trong môi trường hóa chất. Khả năng ôm khít và lực siết đều từ hai phía giúp U-bolt trở thành giải pháp “kẹp” tối ưu mà các loại bulong khác không thể thay thế được.

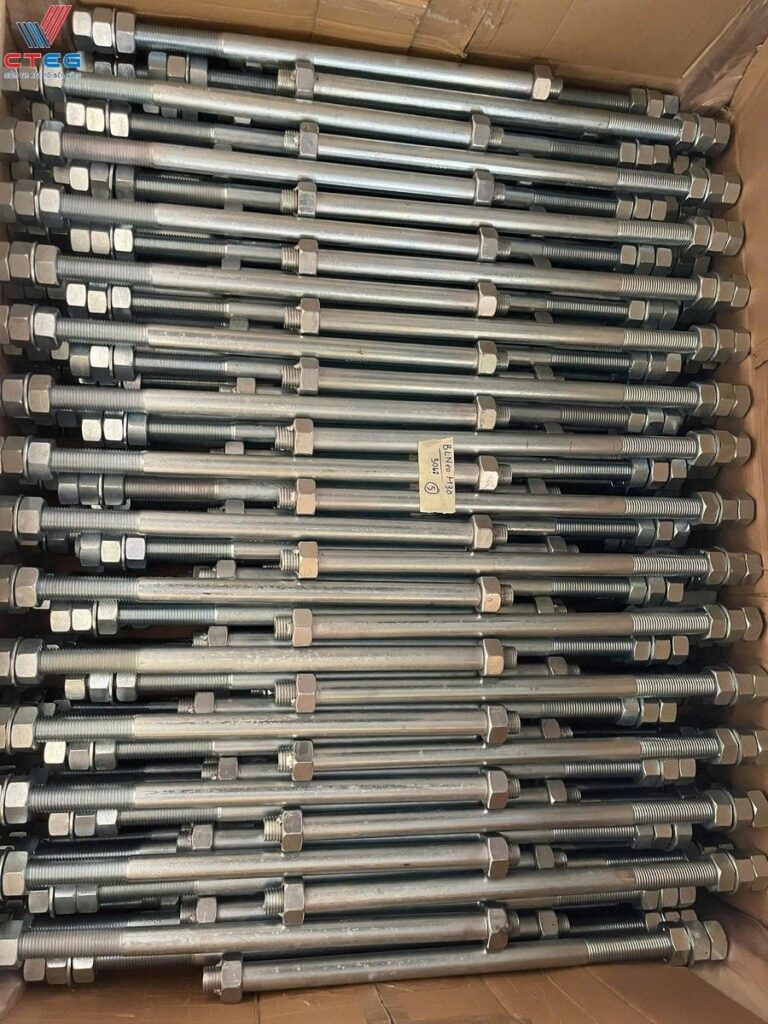

5. Bulong neo thẳng (chữ I): Đơn giản nhưng hiệu quả trong định vị

Bulong neo thẳng, hay còn gọi là bulong neo chữ I, có cấu tạo đơn giản nhất: một thanh thép thẳng, một đầu tiện ren và đầu kia để trơn. Thoạt nhìn có vẻ đơn giản và thiếu khả năng bám dính cơ học (không có móc uốn), nhưng bulong chữ I lại có những ứng dụng đặc thù rất quan trọng.

Loại này thường được sử dụng trong hai trường hợp chính. Thứ nhất là dùng kết hợp với hóa chất cấy thép (bulong hóa chất) để neo vào bê tông đã đông cứng, nơi không thể đặt bulong chờ từ trước. Thứ hai, trong thi công móng máy hoặc kết cấu thép, bulong thẳng thường được dùng kèm với các bản mã (plate) hoặc đai ốc ở phần đuôi chôn dưới bê tông để tạo lực neo giữ. Ưu điểm của bulong chữ I là dễ dàng gia công, chiều dài linh hoạt và có thể cắt ngắn ngay tại công trường nếu cần thiết. Tại Cường Thịnh, chúng tôi cung cấp các thanh ren (ty ren) và bulong thẳng cường độ cao (8.8, 10.9) để đáp ứng các nhu cầu neo giữ chịu lực kéo dọc trục lớn.

Kỹ năng đọc bản vẽ kỹ thuật để xác định kiểu dáng bulong neo cần thiết

Một trong những thách thức lớn nhất mà các kỹ sư trẻ hoặc nhà thầu mới thường gặp phải là sự bối rối khi nhìn vào bản vẽ kết cấu phức tạp. Việc đọc sai bản vẽ dẫn đến đặt hàng sai quy cách bulong không chỉ gây thiệt hại về kinh tế mà còn làm chậm tiến độ thi công – một “thất bại” mà không ai mong muốn.

Để xác định đúng loại bulong neo trên bản vẽ, bạn cần chú ý đến các ký hiệu và mặt cắt chi tiết móng (Detail Foundation).
Thứ nhất, hãy tìm ký hiệu hình dáng: Bản vẽ thường thể hiện rõ hình chiếu đứng của bulong. Nếu thấy đuôi móc lên, đó là J; bẻ ngang là L; thẳng tuột là I.
Thứ hai, kiểm tra thông số kích thước: Thường được ghi theo dạng M(Đường kính) x L(Tổng chiều dài) x Chiều dài ren. Ví dụ: M24x800x100. Quan trọng hơn, hãy chú ý đến thông số bán kính uốn (R) và chiều dài đoạn bẻ (La) được ghi chú trong bảng thống kê thép.
Thứ ba, xác định cấp bền và vật liệu: Bản vẽ sẽ ghi rõ Grade 4.6, 5.6, 8.8 hay vật liệu SUS304. Đây là yếu tố quyết định khả năng chịu lực.
Tại CTEG, đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ khách hàng bóc tách khối lượng và tư vấn chính xác loại bulong dựa trên bản vẽ thiết kế, giúp bạn tránh được những sai sót đáng tiếc ngay từ khâu đặt hàng.

Bảng so sánh đặc điểm kỹ thuật và ứng dụng của các loại bulong neo

Để giúp quý khách hàng dễ dàng ra quyết định lựa chọn sản phẩm phù hợp nhất cho dự án của mình, CTEG đã tổng hợp bảng so sánh các đặc tính kỹ thuật cốt lõi của 5 loại bulong neo nêu trên:

Loại Bulong	Hình dáng đặc trưng	Cơ chế chống nhổ chính	Ứng dụng điển hình	Ưu điểm nổi bật
Chữ J	Móc câu (J)	Móc neo cơ học	Nhà thép tiền chế, nhà xưởng	Phổ biến, dễ thi công, giá thành hợp lý
Chữ L	Bẻ vuông góc (L)	Lực nén lên bê tông từ đuôi L	Trạm biến áp, cột đèn, móng máy	Ổn định, khó bị xoay, thích hợp móng nông
Chữ V	Chữ V mở rộng	Diện tích tiếp xúc ngang lớn	Kết cấu chịu rung động, máy móc	Phân tán lực tốt, hạn chế nứt bê tông
Chữ U	Chữ U (2 đầu ren)	Ôm kẹp chu vi	Định vị đường ống, thanh giằng	Cố định chắc chắn các cấu kiện tròn
Chữ I	Thẳng (I)	Ma sát / Bản mã chặn đuôi	Cấy bulong hóa chất, lắp máy	Linh hoạt, dễ điều chỉnh chiều sâu

Hướng dẫn quy trình lắp đặt bulong neo đúng kỹ thuật cho từng loại hình dáng

Sở hữu bulong chất lượng từ CTEG mới chỉ là một nửa chặng đường thành công. Nửa còn lại phụ thuộc hoàn toàn vào quy trình lắp đặt tại công trường. Một bộ bulong neo dù tốt đến đâu nhưng nếu lắp đặt sai vị trí, lệch tim hoặc không thẳng đứng sẽ dẫn đến việc không thể lắp dựng cột thép sau này, gây ra những sửa chữa tốn kém và làm giảm khả năng chịu lực của hệ kết cấu.

Quy trình lắp đặt chuẩn đòi hỏi sự phối hợp nhịp nhàng giữa tổ đội trắc đạc và tổ đội thi công cốt thép. Dưới đây là các bước hướng dẫn cơ bản mà CTEG khuyến nghị để đảm bảo độ chính xác tuyệt đối.

Các bước chuẩn bị và định vị tim cốt chính xác

Bước đầu tiên và quan trọng nhất là công tác trắc đạc. Sử dụng máy toàn đạc điện tử hoặc máy kinh vĩ để xác định chính xác tim trục và vị trí các hố móng.
Sau khi đã có tim móng, cần chuẩn bị bản mã dưỡng (template). Đây là công cụ không thể thiếu để định vị nhóm bulong. Bản mã dưỡng thường được gia công từ thép mỏng hoặc gỗ, khoan lỗ chính xác theo khoảng cách của chân cột. Việc sử dụng dưỡng giúp đảm bảo khoảng cách giữa các bulong trong cùng một cụm là tuyệt đối chính xác, khớp với lỗ trên đế cột thép sẽ lắp đặt sau này.

Kỹ thuật cố định bulong neo J, L, V trước khi đổ bê tông

Sau khi lồng bulong vào bản mã dưỡng, bước tiếp theo là cố định cụm bulong vào hệ thống cốt thép móng. Đối với bulong chữ J, L và V, phần đuôi uốn cong cần được luồn xuống dưới lớp thép chủ của móng để tận dụng tối đa khả năng chịu lực của bê tông cốt thép.

Sử dụng thép tròn (thường là D10 hoặc D12) để hàn đính hoặc buộc chặt thân bulong vào khung cốt thép móng. Điều này cực kỳ quan trọng để đảm bảo bulong không bị xê dịch, nghiêng ngả hoặc trồi sụt trong quá trình đổ và đầm bê tông. Một mẹo nhỏ từ các chuyên gia CTEG: Hãy dùng nilon hoặc băng keo bọc kín phần ren của bulong trước khi đổ bê tông. Hành động nhỏ này giúp bảo vệ ren khỏi bị vữa xi măng bám dính, giúp việc vặn đai ốc sau này trở nên nhẹ nhàng và trơn tru hơn rất nhiều.

Tiêu chuẩn kỹ thuật và cấp bền: Yếu tố then chốt đảm bảo an toàn công trình

Trong ngành kết cấu thép, “an toàn” không phải là một cảm giác, mà là những con số kỹ thuật chính xác. Khả năng chịu lực của bulong neo được quy định bởi cấp bền (Grade). Các cấp bền phổ biến mà CTEG sản xuất bao gồm 4.6, 5.6, 6.6, 8.8 và 10.9.
Ví dụ, bulong cấp bền 8.8 có giới hạn bền đứt tối thiểu là 800 MPa và giới hạn chảy là 640 MPa, chịu tải trọng lớn hơn rất nhiều so với cấp bền 4.6. Việc sử dụng sai cấp bền (ví dụ dùng 4.6 cho vị trí yêu cầu 8.8) có thể dẫn đến đứt gãy bulong khi có gió bão, gây sập đổ công trình.

Ngoài ra, tiêu chuẩn vật liệu và dung sai kích thước cũng phải tuân thủ nghiêm ngặt các chuẩn quốc tế như ASTM (Mỹ), JIS (Nhật Bản), DIN (Đức) và TCVN. Tại nhà máy Cường Thịnh, chúng tôi cam kết mọi lô hàng xuất xưởng đều được kiểm tra lực kéo (Tensile Strength) và đi kèm chứng chỉ chất lượng (CO/CQ) đầy đủ, giúp chủ đầu tư hoàn toàn yên tâm về tính pháp lý và kỹ thuật của vật tư đầu vào.

Tại sao nên chọn gia công bulong neo tại Cường Thịnh (CTEG)?

Giữa thị trường vật tư xây dựng hỗn loạn, đâu là “người dẫn đường” tin cậy cho dự án của bạn? Công ty Cổ phần Công nghiệp và Thương mại Cường Thịnh (CTEG) tự hào là đơn vị sản xuất bulong neo hàng đầu Việt Nam với hơn 10 năm kinh nghiệm (từ 2011).

Chúng tôi không chỉ bán sản phẩm, chúng tôi cung cấp giải pháp. Năng lực sản xuất của CTEG đã được chứng minh qua các dự án tầm cỡ quốc gia như Sân bay Quốc tế Long Thành, Nhà máy LEGO Bình Dương và hàng loạt dự án điện gió, điện mặt trời. Với hệ thống máy móc hiện đại, chúng tôi có thể gia công bulong neo đường kính lớn từ M12 đến M64, chiều dài bất kỳ, với các bề mặt xử lý đa dạng từ hàng đen, mạ kẽm điện phân đến mạ kẽm nhúng nóng chất lượng cao. Chọn CTEG là bạn đang chọn sự an tâm về tiến độ, chất lượng và một mức giá cạnh tranh nhất từ nhà sản xuất trực tiếp.

Câu hỏi thường gặp về phân biệt và sử dụng bulong neo (FAQ)

Làm thế nào để chọn giữa bulong neo chữ J và chữ L?

Việc lựa chọn phụ thuộc vào thiết kế của kỹ sư kết cấu. Tuy nhiên, thông thường bulong chữ J dùng cho nhà xưởng tiền chế thông dụng. Bulong chữ L thường dùng cho các công trình cần độ ổn định cao hơn khi lắp đặt như cột đèn, trạm biến áp hoặc khi chiều sâu móng bị hạn chế.

Cấp bền 8.8 khác gì so với 4.6 và 5.6?

Cấp bền thể hiện khả năng chịu lực. Bulong 8.8 là loại cường độ cao, chịu tải trọng kéo và cắt lớn hơn nhiều so với loại 4.6 và 5.6 (thép thường). Các công trình chịu tải trọng lớn hoặc rung động mạnh bắt buộc phải dùng cấp bền 8.8 trở lên.

CTEG có nhận gia công bulong neo theo bản vẽ riêng không?

Có. Đây là thế mạnh của CTEG. Chúng tôi chuyên gia công theo kích thước, vật liệu và hình dáng đặc thù của từng bản vẽ dự án, đảm bảo độ chính xác 100% theo yêu cầu kỹ thuật.

Thời gian giao hàng của CTEG là bao lâu?

Nhờ kho hàng lớn tại TP.HCM và quy trình sản xuất tối ưu, CTEG cam kết tiến độ giao hàng cực nhanh. Với các quy cách thông dụng, chúng tôi có thể giao ngay trong ngày. Với hàng gia công, thời gian đáp ứng luôn nhanh nhất thị trường để đảm bảo tiến độ thi công của bạn.

Kết luận: Lựa chọn đúng loại bulong neo để tối ưu hóa kết cấu

Việc phân biệt và lựa chọn đúng loại bulong neo chữ J, L, V, U hay I không chỉ là vấn đề kỹ thuật mà còn là trách nhiệm đối với sự an toàn của cả công trình. Một quyết định đúng đắn ngay từ khâu vật tư sẽ giúp bạn tránh được những rủi ro về sau và đảm bảo công trình bền vững theo thời gian.

Đừng để những băn khoăn về kỹ thuật làm chậm tiến độ dự án của bạn. Hãy để Cường Thịnh (CTEG) trở thành đối tác đồng hành tin cậy, cung cấp cho bạn những sản phẩm bulong neo chất lượng nhất. Liên hệ ngay với chúng tôi qua Hotline 0914 117 937 hoặc truy cập www.cteg.vn để nhận tư vấn và báo giá tốt nhất ngay hôm nay.
