Hướng dẫn lựa chọn kích thước bulong neo phù hợp với bản vẽ kỹ thuật

Tầm quan trọng của việc lựa chọn đúng kích thước bulong neo

Trong bất kỳ dự án xây dựng nào, từ nhà xưởng tiền chế đến các công trình hạ tầng trọng điểm, kỹ sư và nhà thầu luôn phải đối mặt với một áp lực vô hình nhưng cực kỳ lớn: đảm bảo sự vững chãi của nền móng. Bạn – những người “nhạc trưởng” của công trình – hiểu rõ rằng bulong neo (hay còn gọi là bulong móng) chính là cầu nối quan trọng nhất liên kết kết cấu thép bên trên với phần móng bê tông cốt thép bên dưới. Một sai sót nhỏ trong việc lựa chọn kích thước bulong neo không chỉ đơn thuần là vấn đề kỹ thuật, mà là một rủi ro tiềm tàng đe dọa sự an toàn của toàn bộ dự án.

Nếu chọn kích thước quá nhỏ hoặc cấp bền không đủ, bulong có thể bị kéo đứt hoặc tuột khỏi bê tông dưới tác động của tải trọng gió, động đất hoặc rung động máy móc, dẫn đến thảm họa sập đổ. Ngược lại, việc “lo xa” bằng cách chọn kích thước quá lớn so với yêu cầu thực tế sẽ dẫn đến lãng phí ngân sách vật tư khổng lồ, làm giảm hiệu quả kinh tế của dự án. Do đó, việc lựa chọn đúng kích thước bulong neo phù hợp với bản vẽ kỹ thuật không chỉ là nhiệm vụ bắt buộc để đảm bảo an toàn (Success) mà còn là bài toán kinh tế giúp nhà thầu tránh được những thất bại (Failure) về chi phí và tiến độ. Tại Cường Thịnh (CTEG), chúng tôi đóng vai trò là người đồng hành, cung cấp giải pháp chính xác để bạn yên tâm kiến tạo những công trình bền vững.

Các thông số kỹ thuật cốt lõi trên bản vẽ bulong neo

Để giải quyết bài toán lựa chọn bulong neo, bước đầu tiên trong “Kế hoạch” của chúng ta là giải mã các thông số kỹ thuật trên bản vẽ. Một bản vẽ thiết kế chuẩn mực sẽ không chỉ định danh loại bulong mà còn quy định chi tiết các kích thước hình học và cơ tính vật liệu. Việc bỏ sót hoặc hiểu sai bất kỳ thông số nào cũng có thể dẫn đến việc đặt hàng sai quy cách, gây gián đoạn thi công.

Các thông số cốt lõi bạn cần đặc biệt lưu ý bao gồm: Đường kính danh nghĩa (d), Bước ren (P), Tổng chiều dài (L), Chiều dài phần ren (b), Chiều dài bẻ móc (a hoặc h), và Cấp bền (Grade). Ngoài ra, vật liệu chế tạo và phương pháp xử lý bề mặt (hàng đen, mạ kẽm) cũng là những yếu tố không thể tách rời. Hiểu rõ các thông số này là nền tảng để bạn giao tiếp hiệu quả với nhà sản xuất và đảm bảo sản phẩm nhận được đúng như thiết kế.

Mối liên hệ giữa tải trọng công trình và đường kính thân bulong

Đường kính thân bulong là yếu tố trực quan nhất nhưng cũng là yếu tố chịu ảnh hưởng lớn nhất từ tải trọng công trình. Theo nguyên lý cơ bản, đường kính bulong tỷ lệ thuận với khả năng chịu lực kéo và lực cắt của liên kết. Khi các kỹ sư kết cấu tính toán tải trọng tác dụng lên chân cột (bao gồm tải trọng bản thân, hoạt tải, tải trọng gió, cầu trục…), họ sẽ xác định diện tích tiết diện cốt thép cần thiết để giữ ổn định cho chân cột.

Nếu công trình chịu tải trọng lớn hoặc nằm trong vùng có gió bão mạnh, đường kính bulong neo buộc phải tăng lên (ví dụ từ M24 lên M36 hoặc M42) để đảm bảo ứng suất sinh ra trong thân bulong không vượt quá giới hạn chảy của vật liệu thép. Việc tự ý thay đổi đường kính nhỏ hơn thiết kế để tiết kiệm chi phí là hành động cực kỳ nguy hiểm, có thể gây phá hoại giòn ngay lập tức khi công trình đi vào hoạt động. Ngược lại, việc tăng đường kính không cần thiết sẽ làm tăng khó khăn trong việc bố trí cốt thép móng và lãng phí vật liệu.

Chiều dài ren và chiều dài bẻ móc: Những yếu tố ảnh hưởng trực tiếp

Bên cạnh đường kính, chiều dài ren và chiều dài bẻ móc là hai thông số kỹ thuật thường gây tranh luận giữa đơn vị thi công và nhà sản xuất. Chiều dài phần ren cần được tính toán sao cho đủ để lắp đặt bản mã, long đền, đai ốc và còn dư một khoảng (thường là 2-3 bước ren) sau khi siết chặt. Nếu phần ren quá ngắn, đai ốc sẽ không bắt hết ren, làm giảm khả năng chịu lực của mối nối. Nếu quá dài, phần ren thừa sẽ dễ bị va đập, hư hỏng hoặc gây vướng víu khi đổ bê tông lớp 2.

Đối với chiều dài bẻ móc (phần bẻ L, J…), đây là yếu tố quyết định khả năng neo giữ của bulong trong bê tông. Phần móc này tạo ra lực ma sát và lực chống trượt, ngăn không cho bulong bị nhổ bật lên khi chịu lực kéo. Chiều dài bẻ móc phải tuân thủ quy định của bản vẽ kết cấu, thường phụ thuộc vào mác bê tông và đường kính bulong. Một sai lầm phổ biến là giảm bớt chiều dài bẻ móc để dễ thi công, nhưng điều này làm giảm nghiêm trọng lực liên kết giữa thép và bê tông.

Phân loại các kiểu dáng phổ biến: L, J, LA, JA

Tùy thuộc vào đặc điểm của móng và yêu cầu liên kết, bulong neo được sản xuất với nhiều hình dạng khác nhau. Tại Cường Thịnh (CTEG), chúng tôi gia công đa dạng các kiểu dáng để đáp ứng mọi bản vẽ kỹ thuật:

• Bulong neo kiểu L: Đây là loại phổ biến nhất, có hình dạng chữ L với một đầu ren và một đầu bẻ ngang. Thường dùng cho các công trình nhà xưởng, hệ thống điện chiếu sáng.
• Bulong neo kiểu J: Có hình dạng giống chữ J, phần móc cong giúp tăng diện tích tiếp xúc và khả năng neo giữ trong bê tông, thường dùng trong các kết cấu chịu rung động.
• Bulong neo kiểu LA & JA: Tương tự như kiểu L và J nhưng phần bẻ móc có độ dài và góc uốn được điều chỉnh đặc biệt theo tiêu chuẩn JIS hoặc yêu cầu riêng của thiết kế để tối ưu hóa lực neo trong các không gian hẹp của đài móng.

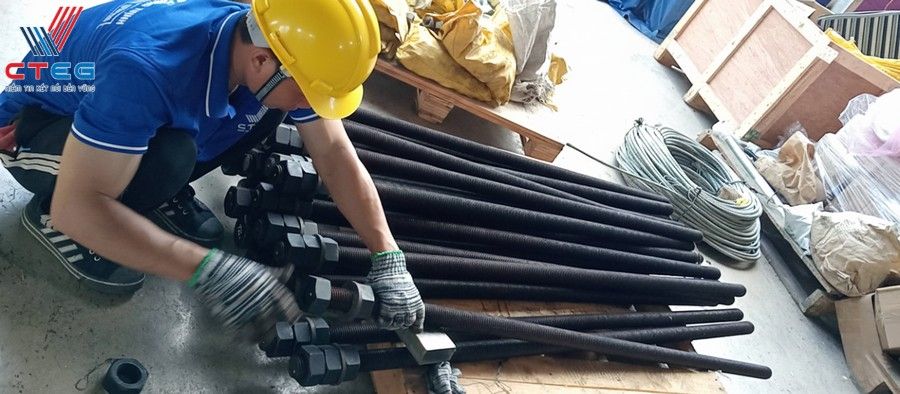

• Bulong neo kiểu I (thẳng): Thường dùng kết hợp với bản mã neo hoặc tắc kê nở, dùng trong các trường hợp cải tạo hoặc lắp đặt máy móc.

Bảng tra kích thước bulong neo tiêu chuẩn từ M12 đến M64

Để giúp các kỹ sư và nhà thầu dễ dàng hơn trong việc đối chiếu và đặt hàng, việc sở hữu một bảng tra kích thước tiêu chuẩn là vô cùng cần thiết. Bảng tra này không chỉ cung cấp các thông số hình học mà còn giúp chuẩn hóa quy cách vật tư, tránh tình trạng “mỗi người một ý” gây khó khăn cho khâu sản xuất và lắp đặt. Tại CTEG, chúng tôi sản xuất bulong neo với dải đường kính rộng từ M12 đến M64, đảm bảo đáp ứng từ những công trình dân dụng nhỏ đến các đại dự án công nghiệp.

Quy cách chi tiết và bảng tra thông số kỹ thuật cho nhà thầu

Dưới đây là bảng thông số kỹ thuật tham khảo cho các loại bulong neo thông dụng. Lưu ý rằng các thông số về chiều dài tổng (L) và chiều dài ren (b) có thể thay đổi linh hoạt theo yêu cầu cụ thể của từng bản vẽ thiết kế.

Đường kính (d)	Bước ren (P) (mm)	Chiều rộng đai ốc (s) (mm)	Đường kính long đền phẳng (mm)	Chiều dài thông dụng (mm)
M12	1.75	19	24	300 – 500
M14	2.0	22	28	350 – 600
M16	2.0	24	30	400 – 700
M18	2.5	27	34	450 – 800
M20	2.5	30	37	500 – 900
M22	2.5	32	39	550 – 1000
M24	3.0	36	44	600 – 1200
M27	3.0	41	50	700 – 1300
M30	3.5	46	56	800 – 1500
M36	4.0	55	66	1000 – 2000

Việc tuân thủ các quy cách chuẩn này giúp nhà thầu dễ dàng tìm kiếm phụ kiện đi kèm (đai ốc, long đền) và đảm bảo tính đồng bộ cho hệ thống liên kết.

Các hệ tiêu chuẩn quốc tế và Việt Nam (TCVN, DIN, ASTM, JIS)

Uy tín và chất lượng của một chiếc bulong neo được định đoạt bởi hệ tiêu chuẩn mà nó tuân thủ. Tại Cường Thịnh (CTEG), chúng tôi không sản xuất theo cảm tính mà dựa trên các hệ quy chiếu kỹ thuật nghiêm ngặt nhất thế giới. Điều này chứng minh năng lực chuyên môn (Expertise) và cam kết chất lượng của chúng tôi đối với khách hàng.

Các tiêu chuẩn phổ biến bao gồm: TCVN (Tiêu chuẩn Việt Nam) thường được áp dụng cho các công trình trong nước với các yêu cầu cơ bản về cơ tính. DIN (Đức) là tiêu chuẩn phổ biến nhất cho các kích thước hình học và bước ren. ASTM (Mỹ) thường được yêu cầu trong các dự án FDI hoặc các công trình dầu khí, đặc biệt là các mác thép cường độ cao như A325, F1554. JIS (Nhật Bản) lại được ưa chuộng trong các dự án vốn ODA hoặc các nhà máy của Nhật. Việc hiểu rõ và áp dụng đúng tiêu chuẩn giúp sản phẩm của CTEG luôn đạt chứng chỉ xuất xưởng (CO/CQ) và vượt qua các bài kiểm tra lực kéo khắt khe tại các trung tâm kiểm định (Quatest 3).

Hướng dẫn tính toán và lựa chọn quy cách tối ưu cho công trình

Sau khi đã nắm vững các thông số và tiêu chuẩn, bước tiếp theo là áp dụng chúng vào thực tế tính toán. Đây là giai đoạn chuyển hóa từ lý thuyết sang hành động, giúp bạn đưa ra quyết định chính xác nhất. Việc lựa chọn quy cách không chỉ dừng lại ở việc “đọc bản vẽ” mà còn phải hiểu “tại sao” lại chọn thông số đó. Mục tiêu là tìm ra điểm cân bằng giữa khả năng chịu lực an toàn và chi phí đầu tư hợp lý, tránh tình trạng lãng phí do chọn dư thừa cấp bền hoặc kích thước.

Xác định cấp bền (4.6, 5.6, 8.8, 10.9) theo yêu cầu kỹ thuật

Cấp bền là chỉ số biểu thị khả năng chịu lực kéo đứt và giới hạn chảy của vật liệu thép làm bulong. Trên bản vẽ, bạn sẽ thường thấy các ký hiệu như 4.6, 5.6, 8.8. Con số đầu tiên nhân với 100 cho biết giới hạn bền đứt (N/mm2), và con số thứ hai chia cho 10 cho biết tỷ lệ giữa giới hạn chảy và giới hạn bền.

Ví dụ, bulong cấp bền 8.8 có giới hạn bền đứt tối thiểu là 800 N/mm2 và giới hạn chảy là 80% của 800 (tức 640 N/mm2). Đối với các công trình nhà xưởng thông thường, cấp bền 4.6 hoặc 5.6 (thép CT3, C45 thường) là đủ đáp ứng. Tuy nhiên, đối với các công trình chịu tải trọng động lớn, nhà cao tầng hoặc kết cấu thép khẩu độ lớn, bắt buộc phải sử dụng bulong cường độ cao cấp bền 8.8 hoặc 10.9 (thép 40Cr, SCM440). Việc sử dụng sai cấp bền (ví dụ dùng 4.6 thay cho 8.8) là nguyên nhân hàng đầu dẫn đến sự cố đứt bulong khi chịu tải, gây nguy hiểm khôn lường. CTEG luôn tư vấn khách hàng kiểm tra kỹ mác thép đầu vào để đảm bảo cấp bền đúng như cam kết.

Lựa chọn lớp mạ bề mặt để đảm bảo độ bền trong môi trường khắc nghiệt

Bulong neo thường xuyên phải tiếp xúc với độ ẩm từ đất và bê tông, do đó khả năng chống ăn mòn là yếu tố sống còn. Tùy thuộc vào môi trường lắp đặt, bạn cần lựa chọn phương pháp xử lý bề mặt phù hợp:

• Hàng đen (Mộc): Thường dùng cho phần chôn trong bê tông hoặc các công trình trong nhà, khô ráo, sau đó được sơn bảo vệ. Đây là phương án tiết kiệm chi phí nhất.
• Mạ kẽm điện phân (Xi trắng/Xi vàng): Tạo lớp bảo vệ mỏng, sáng bóng, thích hợp cho các môi trường có độ ẩm trung bình, tăng tính thẩm mỹ.
• Mạ kẽm nhúng nóng: Đây là giải pháp tối ưu nhất cho các công trình ngoài trời, ven biển hoặc môi trường axit. Lớp kẽm dày bám chặt vào bề mặt thép giúp chống rỉ sét vượt trội trong hàng chục năm.

Tuy nhiên, cần lưu ý rằng mạ kẽm nhúng nóng có thể làm tăng kích thước ren, do đó cần phải taro âm (oversize) đai ốc để đảm bảo lắp xiết trơn tru. Tại CTEG, chúng tôi có dây chuyền xử lý bề mặt hiện đại, đảm bảo lớp mạ đạt chuẩn ASTM A153, bảo vệ công trình của bạn trước mọi thách thức của thời tiết.

Giải pháp tối ưu chi phí và quy trình tư vấn từ Cường Thịnh (CTEG)

Trong câu chuyện xây dựng thành công của bạn, Cường Thịnh (CTEG) đóng vai trò là “Người Hướng Dẫn” (The Guide) giàu kinh nghiệm. Chúng tôi hiểu rằng bạn không chỉ cần mua bulong, bạn cần một giải pháp toàn diện để giải quyết nỗi lo về chất lượng và áp lực về chi phí. Với phương châm “Chất lượng – Uy tín – Tận tâm”, CTEG không chỉ bán sản phẩm mà còn bán sự an tâm tuyệt đối.

“Tại CTEG, chúng tôi không chỉ gia công theo bản vẽ, chúng tôi tư vấn để bản vẽ đó trở nên tối ưu nhất về mặt kinh tế mà vẫn đảm bảo kỹ thuật.”
Đại diện Kỹ thuật – Công ty Cổ phần Công nghiệp và Thương mại Cường Thịnh

Kỹ năng tối ưu hóa chi phí vật tư thông qua lựa chọn quy cách chuẩn

Một trong những kỹ năng quan trọng mà CTEG chia sẻ với khách hàng là việc tận dụng các quy cách chuẩn để giảm giá thành. Nhiều bản vẽ thiết kế đưa ra các chiều dài lẻ (ví dụ 535mm, 615mm) khiến việc cắt phôi thép bị dư thừa (de-ce) nhiều, đẩy giá thành lên cao. Bằng kinh nghiệm sản xuất, chúng tôi sẽ tư vấn cho khách hàng điều chỉnh về các chiều dài chẵn (ví dụ 550mm, 600mm) hoặc sử dụng các phôi thép tiêu chuẩn.

Sự điều chỉnh nhỏ này không ảnh hưởng đến khả năng chịu lực của kết cấu nhưng lại giúp tận dụng tối đa nguyên liệu, giảm thiểu phế phẩm, từ đó giảm trực tiếp đơn giá sản phẩm cho nhà thầu. Ngoài ra, việc tư vấn chọn đúng cấp bền và lớp mạ phù hợp với môi trường thực tế cũng giúp tránh lãng phí do “làm quá” (over-spec), giúp bạn quản lý ngân sách dự án hiệu quả hơn.

Quy trình hỗ trợ kỹ thuật cho các nhà thầu lớn như ATAD, Đại Dũng

Sự tin tưởng (Trustworthiness) của CTEG được xây dựng dựa trên lịch sử hợp tác với những “gã khổng lồ” trong ngành kết cấu thép như ATAD, Đại Dũng, Nam Côn Sơn. Chúng tôi đã tham gia cung cấp vật tư cho các dự án trọng điểm quốc gia như Sân bay Quốc tế Long Thành, Nhà máy LEGO (Bình Dương) và hàng loạt dự án điện gió, điện mặt trời.

Quy trình hỗ trợ của chúng tôi bao gồm: Tiếp nhận bản vẽ -> Phân tích kỹ thuật và tư vấn tối ưu -> Gửi mẫu duyệt (nếu cần) -> Sản xuất và kiểm soát chất lượng (QC) -> Cấp chứng chỉ CO/CQ và giao hàng đúng tiến độ. Đối với các nhà thầu lớn, áp lực về tiến độ là cực kỳ gay gắt. CTEG với kho xưởng rộng lớn tại TP.HCM và Tây Ninh, cùng hệ thống quản lý ERP chuyên nghiệp, cam kết khả năng cung ứng nhanh chóng, giúp nhà thầu “về đích” đúng hẹn. Đây chính là minh chứng rõ ràng nhất cho năng lực và kinh nghiệm (Experience) của chúng tôi.

Những lưu ý quan trọng trong quy trình thi công và lắp đặt bulong neo

Dù bạn đã chọn được bulong neo chất lượng từ CTEG, nhưng nếu quy trình thi công sai sót, mọi nỗ lực đều có thể đổ sông đổ bể. Để đảm bảo sự thành công trọn vẹn, đội ngũ kỹ thuật của chúng tôi xin chia sẻ một số lưu ý thực tế tại công trường:

• Định vị chính xác: Sử dụng dưỡng (bản mã định vị) để cố định nhóm bulong neo chắc chắn trước khi đổ bê tông. Sai lệch vị trí quá lớn sẽ khiến việc lắp dựng cột thép sau này trở nên cực kỳ khó khăn, thậm chí phải khoan cấy lại rất tốn kém.
• Bảo vệ phần ren: Trong quá trình đổ bê tông, phần ren nhô lên rất dễ bị dính vữa xi măng hoặc bị va đập làm hư hỏng. Cần dùng băng keo hoặc ống nhựa bọc kín phần ren và đai ốc để bảo vệ.
• Kiểm tra cao độ: Đảm bảo chiều cao phần ren nhô lên (độ nổi) đúng theo thiết kế để đủ bắt đai ốc và long đền.
• Không uốn nhiệt: Tuyệt đối không dùng nhiệt để uốn nắn bulong neo khi bị lệch, vì nhiệt độ cao sẽ làm thay đổi cơ tính của thép, làm giảm cấp bền của bulong.

Các câu hỏi thường gặp về kích thước bulong neo (FAQ)

Làm sao để biết nên dùng bulong neo cấp bền 5.6 hay 8.8?

Việc này phụ thuộc vào tính toán của kỹ sư kết cấu dựa trên tải trọng công trình. Thông thường, nhà xưởng nhỏ dùng cấp bền 4.6, 5.6. Nhà cao tầng, cầu đường, kết cấu chịu tải lớn dùng 8.8 trở lên. Hãy tuân thủ chỉ định trong bản vẽ thiết kế.

Chiều dài bulong neo được tính như thế nào?

Chiều dài tổng = Chiều dài chôn trong bê tông + Chiều dài lớp vữa rót (grout) + Chiều dày bản mã + Chiều dày long đền + Chiều dày đai ốc + Phần ren dư ra. CTEG có thể hỗ trợ bạn tính toán chi tiết.

CTEG có nhận gia công bulong neo theo bản vẽ riêng không?

Có. Đây là thế mạnh của CTEG. Chúng tôi nhận gia công mọi kích thước, kiểu dáng (J, L, U, V…) theo yêu cầu bản vẽ với đầy đủ chứng chỉ xuất xưởng.

Kết luận

Lựa chọn kích thước bulong neo phù hợp với bản vẽ kỹ thuật là bước đi đầu tiên và quan trọng nhất để kiến tạo nên những công trình bền vững. Bằng việc hiểu rõ các thông số, tiêu chuẩn và áp dụng những tư vấn tối ưu từ chuyên gia, bạn sẽ loại bỏ được rủi ro và kiểm soát tốt chi phí dự án. Đừng để những sai sót nhỏ làm ảnh hưởng đến uy tín của bạn.

Hãy liên hệ ngay với Cường Thịnh (CTEG) hôm nay để nhận được sự tư vấn tận tâm và báo giá tốt nhất cho dự án của bạn. Chúng tôi sẵn sàng đồng hành cùng bạn đi đến thành công.
