Hướng dẫn cách tính đường kính bulong neo chuẩn xác cho kỹ sư: Công thức và Bảng tra tiêu chuẩn

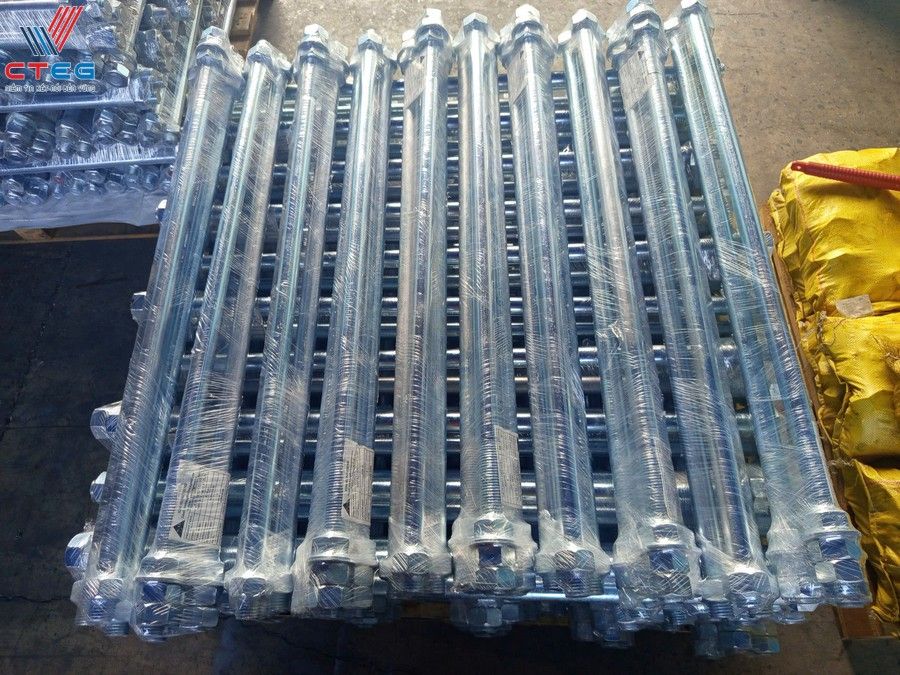

Tầm quan trọng của việc tính toán chính xác đường kính bulong neo trong kết cấu

Trong thiết kế kết cấu thép và xây dựng công nghiệp, bulong neo (anchor bolt) đóng vai trò là “mắt xích” sinh tử liên kết phần thân công trình với nền móng vững chắc. Tuy nhiên, một thực trạng đáng báo động là nhiều kỹ sư trẻ hoặc các đơn vị thi công nhỏ lẻ thường lựa chọn đường kính bulong dựa trên kinh nghiệm cảm tính hoặc sao chép từ các bản vẽ mẫu mà không qua tính toán kiểm tra kỹ lưỡng. Điều này dẫn đến hai vấn đề nghiêm trọng: rủi ro mất an toàn chịu lực hoặc lãng phí ngân sách đầu tư.

Nếu đường kính bulong quá nhỏ so với yêu cầu chịu tải, hiện tượng chảy dẻo hoặc đứt gãy đột ngột có thể xảy ra dưới tác động của gió bão hoặc rung động máy móc, dẫn đến sụp đổ dây chuyền. Ngược lại, việc chọn đường kính quá lớn (over-design) không chỉ làm tăng chi phí vật tư mà còn gây khó khăn cho công tác lắp đặt, khoan lỗ bản mã và bố trí cốt thép trong cổ móng. Do đó, việc tính toán đường kính bulong neo một cách chuẩn xác, dựa trên cơ sở khoa học và tiêu chuẩn hiện hành, là yêu cầu bắt buộc để đảm bảo sự cân bằng giữa An toàn (Safety) và Kinh tế (Economy).

Cơ sở lý thuyết: Công thức tính toán lực tác động lên bulong neo

Để xác định đường kính bulong neo phù hợp, chúng ta không thể bắt đầu bằng việc chọn đại một con số như M24 hay M30. Quy trình đúng đắn phải xuất phát từ việc phân tích nội lực tại chân cột. Bulong neo trong liên kết chân cột thường chịu tác động của ba thành phần lực chính: Lực dọc (N), Lực cắt (Q) và Mô-men uốn (M). Mục tiêu của phần lý thuyết này là chuyển đổi các nội lực tổng thể đó thành lực tác dụng trực tiếp lên từng con bulong riêng lẻ.

Việc hiểu rõ bản chất của các lực này giúp kỹ sư hình dung được cơ chế phá hoại tiềm ẩn. Bulong có thể bị nhổ bật lên do lực kéo, hoặc bị cắt ngang thân do lực trượt. Dưới đây là các công thức nền tảng để xác định tải trọng thiết kế cho từng trường hợp.

Cách tính lực nhổ (Tension Force) tác động lên thân bulong

Lực nhổ là yếu tố quan trọng nhất quyết định đường kính và chiều dài neo của bulong. Trong một liên kết chân cột chịu mô-men uốn lớn, một phía của bản mã sẽ bị nén xuống bê tông, trong khi phía đối diện sẽ có xu hướng bị nhấc lên, tạo ra lực kéo (lực nhổ) trong các bulong neo ở vùng đó.

Công thức tổng quát để tính lực kéo thiết kế trên một bulong ($N_{tb}$) trong vùng chịu kéo thường được xác định như sau:

$N_{tb} = \frac{M – N \cdot e’}{n_t \cdot y} $

Trong đó:

• M: Mô-men uốn tại chân cột (kNm).
• N: Lực dọc nén chân cột (kN). Lưu ý: Lực nén có lợi vì nó giúp giữ chân cột xuống, làm giảm lực nhổ. Nếu N là lực kéo (trường hợp nhà xưởng chịu gió bốc), nó sẽ cộng hưởng làm tăng lực nhổ.
• $n_t$: Số lượng bulong tham gia chịu kéo ở một phía.
• y: Cánh tay đòn nội lực (khoảng cách từ tâm vùng nén bê tông đến tâm nhóm bulong chịu kéo).

Đối với các trường hợp đơn giản hóa hoặc tính toán sơ bộ, kỹ sư có thể sử dụng công thức kiểm tra ứng suất:

$\sigma = \frac{N}{A} \pm \frac{M}{W}$

Nếu ứng suất tại vị trí bulong là dương (kéo), ta nhân ứng suất này với diện tích chịu tải của một bulong để ra lực nhổ. Việc xác định chính xác $N_{tb}$ là bước tiên quyết để chọn đường kính, vì khả năng chịu kéo của bulong tỷ lệ thuận với bình phương đường kính của nó.

Xác định lực cắt (Shear Force) và sự phối hợp lực trong thiết kế móng

Bên cạnh lực nhổ, lực cắt (Shear Force – Q) là thành phần lực có xu hướng làm trượt chân cột trên mặt móng. Trong thiết kế truyền thống, nhiều kỹ sư thường bỏ qua vai trò của lực ma sát và gán toàn bộ lực cắt cho bulong chịu, dẫn đến việc chọn đường kính bulong quá lớn một cách không cần thiết.

Thực tế, lực cắt được kháng lại bởi sự phối hợp của ba thành phần:

1. Lực ma sát: Giữa bản mã và mặt bê tông móng (hoặc lớp vữa rót). Lực ma sát $F_{ms} = N \cdot \mu$ (với $\mu$ là hệ số ma sát, thường lấy 0.25 – 0.4).
2. Lực kháng cắt của bulong: Nếu lực ma sát không đủ để cân bằng lực cắt ngang ($Q > F_{ms}$), phần dư sẽ do thân bulong chịu.
3. Gờ cản trượt (Shear Lug): Trong trường hợp lực cắt quá lớn, người ta dùng gờ cản trượt hàn dưới bản mã để chịu cắt thay cho bulong.

Công thức kiểm tra khả năng chịu cắt của một bulong ($Q_{b}$):

$Q_{b} = f_{vb} \cdot A_{s} \cdot \gamma_c$

Trong đó $f_{vb}$ là cường độ chịu cắt tính toán của vật liệu làm bulong và $A_s$ là diện tích tiết diện ngang. Khi tính toán đường kính, kỹ sư cần kiểm tra điều kiện tương tác: một bulong vừa chịu cắt vừa chịu kéo sẽ có khả năng chịu lực thấp hơn so với khi chỉ chịu một loại lực đơn lẻ. Do đó, đường kính chọn phải thỏa mãn phương trình tương tác (thường là công thức Ellipse hoặc tuyến tính theo TCVN/AISC).

Mối liên hệ giữa đường kính thân và khả năng chịu tải của bulong

Sau khi đã xác định được nội lực (Lực nhổ và Lực cắt), bước tiếp theo là chuyển đổi các giá trị lực này thành thông số hình học của bulong: đường kính. Tuy nhiên, một sai lầm phổ biến là nhầm lẫn giữa đường kính danh nghĩa (ví dụ M24) và đường kính làm việc thực tế. Khả năng chịu tải của bulong không phụ thuộc hoàn toàn vào kích thước bên ngoài mà phụ thuộc vào diện tích lõi sau khi đã trừ đi phần rãnh ren và cấp bền của vật liệu thép chế tạo.

Diện tích tiết diện thực (Net Area) và cường độ vật liệu thép

Khi tính toán khả năng chịu kéo, chúng ta không sử dụng diện tích tròn xoay của thân trơn ($A = \pi \cdot d^2 / 4$) mà phải sử dụng Diện tích tiết diện chịu lực (Stress Area – $A_s$). Đây là diện tích mặt cắt ngang nhỏ nhất đi qua phần ren của bulong.

Công thức tính diện tích chịu lực $A_s$ thường được quy định như sau:

$A_s = 0.7854 \cdot (d – 0.9382 \cdot P)^2$

Trong đó:

• d: Đường kính danh nghĩa (mm).
• P: Bước ren (mm).

Ví dụ, với bulong M24 bước ren 3mm, diện tích thân trơn là 452 $mm^2$, nhưng diện tích chịu lực thực tế chỉ khoảng 353 $mm^2$. Sự chênh lệch này lên tới hơn 20%. Nếu kỹ sư sử dụng diện tích thân trơn để tính toán, kết quả sẽ sai lệch nghiêm trọng về phía mất an toàn. Khả năng chịu lực giới hạn của bulong ($N_{gh}$) sẽ bằng diện tích thực này nhân với cường độ chịu kéo tính toán của vật liệu ($f_{tb}$).

Ảnh hưởng của cấp bền (Grade) đến việc lựa chọn đường kính tối ưu

Đường kính không phải là biến số duy nhất. Cấp bền (Grade) của thép làm bulong đóng vai trò như một hệ số nhân sức mạnh. Cùng một đường kính M24, nhưng bulong cấp bền 8.8 có khả năng chịu tải gần gấp đôi so với cấp bền 4.6.

• Cấp bền 4.6, 5.6: Thường dùng cho các công trình phụ trợ, tải trọng nhỏ, làm từ thép CT3, C45 thường. Ưu điểm là dẻo, dễ uốn móc neo nhưng chịu lực thấp.
• Cấp bền 8.8: Dùng cho nhà thép tiền chế khẩu độ lớn, nhà cao tầng. Được làm từ thép hợp kim hoặc thép cacbon gia nhiệt.

Chiến lược tối ưu: Trong nhiều trường hợp, thay vì tăng đường kính bulong (dẫn đến phải tăng kích thước bản mã, tăng đường kính lỗ khoan, khó lắp đặt), kỹ sư có thể chọn phương án tăng cấp bền từ 5.6 lên 8.8. Điều này giúp giữ nguyên đường kính nhỏ gọn mà vẫn đảm bảo khả năng chịu lực. Tuy nhiên, cần lưu ý rằng bulong cường độ cao giòn hơn và yêu cầu quy trình nghiệm thu khắt khe hơn.

Hướng dẫn tra bảng tiêu chuẩn đường kính bulong neo (TCVN & ASTM)

Sau khi tính toán ra diện tích cốt thép yêu cầu ($A_{req}$), kỹ sư cần chọn đường kính danh nghĩa từ các bảng tiêu chuẩn có sẵn trên thị trường. Việc tự ý quy định một đường kính “lẻ” (ví dụ M23 hay M28) sẽ gây khó khăn cực lớn cho khâu mua sắm và gia công, đẩy giá thành lên cao. Dưới đây là hướng dẫn tra cứu theo hai hệ tiêu chuẩn phổ biến nhất tại Việt Nam.

Bảng tra đường kính bulong neo theo tiêu chuẩn TCVN 1916:1995

Tiêu chuẩn TCVN 1916:1995 quy định về bulong, vít, vít cấy và đai ốc. Đối với kỹ sư thiết kế tại Việt Nam, đây là tài liệu gốc để tham chiếu. Dưới đây là bảng tóm tắt các thông số kỹ thuật quan trọng cho các đường kính bulong neo thông dụng nhất trong xây dựng dân dụng và công nghiệp.

Đường kính danh nghĩa (d)	Bước ren (P) – mm	Diện tích thân trơn ($mm^2$)	Diện tích chịu lực ($A_s$) – $mm^2$	Lực kéo đứt giới hạn (kN) – Cấp bền 5.6	Lực kéo đứt giới hạn (kN) – Cấp bền 8.8
M16	2.0	201	157	78.5	125.6
M20	2.5	314	245	122.5	196.0
M22	2.5	380	303	151.5	242.4
M24	3.0	452	353	176.5	282.4
M27	3.0	573	459	229.5	367.2
M30	3.5	707	561	280.5	448.8
M36	4.0	1018	817	408.5	653.6

Lưu ý: Giá trị lực kéo đứt giới hạn trong bảng là giá trị tới hạn lý thuyết ($A_s \times f_u$). Khi thiết kế, kỹ sư phải sử dụng cường độ tính toán ($f_{tb}$) đã chia cho hệ số an toàn theo TCVN 5575:2012.

Quy chuẩn đường kính theo hệ ASTM (A325, A490) cho công trình quốc tế

Đối với các dự án có vốn đầu tư nước ngoài (FDI) hoặc yêu cầu kỹ thuật đặc biệt, hệ tiêu chuẩn ASTM (Mỹ) thường được áp dụng. Cần phân biệt rõ: ASTM A325 và A490 thực chất là tiêu chuẩn cho bulong liên kết kết cấu (structural bolts) cường độ cao, thường dùng để liên kết dầm-cột, chứ không phải chuyên dụng cho bulong neo. Tuy nhiên, trong nhiều chỉ dẫn kỹ thuật quốc tế, vật liệu tương đương A325/A490 vẫn được tham chiếu để chế tạo các bulong neo chịu tải trọng cực lớn.

Tiêu chuẩn chuyên dụng hơn cho bulong neo theo hệ Mỹ là ASTM F1554, với 3 cấp bền chính: Grade 36, Grade 55 và Grade 105. Tuy nhiên, nếu bản vẽ chỉ định A325/A490, kỹ sư cần hiểu rằng đây là yêu cầu về vật liệu cường độ cao:

• ASTM A325 (tương đương Grade 8.8): Cường độ chịu kéo tối thiểu khoảng 830 MPa (cho đường kính $\le$ 1 inch).
• ASTM A490 (tương đương Grade 10.9): Cường độ chịu kéo tối thiểu khoảng 1040 MPa.

Khi chuyển đổi từ hệ Inch sang hệ Mét (mm) cho các dự án này, cần lưu ý sự tương đương gần đúng (ví dụ 1 inch $\approx$ 25.4mm, thường quy đổi sang M24 hoặc M27 tùy biên độ an toàn), và phải kiểm tra lại diện tích tiết diện thực theo hệ ren UNC hoặc 8UN nếu nhập khẩu vật tư.

Thực hành: Bài tập tính toán chọn đường kính bulong cho chân cột thép cụ thể

Lý thuyết sẽ trở nên vô nghĩa nếu không được áp dụng vào thực tế. Để giúp các kỹ sư nắm vững quy trình, chúng ta sẽ cùng giải quyết một bài toán thiết kế điển hình thường gặp trong các dự án nhà xưởng công nghiệp. Bài tập này sẽ đi qua từng bước từ việc đọc số liệu đầu vào đến khi đưa ra quyết định chọn đường kính cuối cùng.

Phân tích thông số đầu vào: Tải trọng chân cột và mác bê tông

Giả sử chúng ta cần thiết kế bulong neo cho một chân cột thép chữ I của khung nhà xưởng nhịp 24m. Kết quả chạy nội lực từ phần mềm (SAP2000/ETABS) tại tổ hợp bao (nguy hiểm nhất) cho ra các giá trị tại chân cột như sau:

• Mô-men uốn (M): 150 kNm.
• Lực dọc (N): 80 kN (Lực nén).
• Lực cắt (Q): 45 kN.

Thông số vật liệu và cấu tạo:

• Bê tông móng: Cấp độ bền B20 (Mác 250).
• Vật liệu bulong dự kiến: Thép C45, cấp bền 5.6 ($f_{ub} = 500 MPa$, $f_{yb} = 300 MPa$).
• Cấu tạo: Bố trí 4 bulong (2 bên cánh nén, 2 bên cánh kéo). Khoảng cách giữa 2 hàng bulong là $h_b = 400mm$.

Nhiệm vụ: Xác định đường kính bulong neo cần thiết để đảm bảo an toàn.

Các bước giải chi tiết và đối chiếu bảng tra để chọn đường kính M

Bước 1: Xác định lực nhổ trên một bulong ($N_{tb}$)

Giả sử tâm quay nằm tại hàng bulong chịu nén (tính toán gần đúng an toàn). Cánh tay đòn $y \approx 400mm = 0.4m$.
Tổng lực kéo của hàng bulong (2 bulong):
$T_{total} = \frac{M – N \cdot (y/2)}{y} = \frac{150 – 80 \cdot 0.2}{0.4} = \frac{134}{0.4} = 335 kN$.
(Lưu ý: Đây là cách tính sơ bộ, trong thực tế cần xác định chính xác vùng nén bê tông. Nếu lực nén N lớn, nó sẽ giúp giảm lực nhổ đáng kể. Ở đây ta giả định trường hợp bất lợi).

Lực kéo trên mỗi bulong (có 2 bulong chịu kéo):
$N_{tb} = 335 / 2 = 167.5 kN$.

Bước 2: Tính diện tích tiết diện yêu cầu ($A_{req}$)

Cường độ chịu kéo tính toán của bulong cấp bền 5.6 (theo TCVN 5575:2012):
$f_{tb} \approx 210 MPa = 21 kN/cm^2 = 0.21 kN/mm^2$.
Diện tích cần thiết:
$A_{req} = \frac{N_{tb}}{f_{tb}} = \frac{167.5}{0.21} \approx 797 mm^2$.

Bước 3: Chọn đường kính từ bảng tra

Tra bảng ở mục trên:
– M30 có $A_s = 561 mm^2$ (< 797 $mm^2$) -> Không đạt.
– M36 có $A_s = 817 mm^2$ (> 797 $mm^2$) -> Đạt.

Kết luận sơ bộ: Cần chọn M36 cấp bền 5.6.

Bước 4: Tối ưu hóa (Thay đổi cấp bền)

M36 là kích thước khá lớn, khó thi công. Thử đổi sang cấp bền 8.8 ($f_{tb} \approx 400 MPa = 0.4 kN/mm^2$).
$A_{req (8.8)} = \frac{167.5}{0.4} \approx 418 mm^2$.
Tra bảng: M27 có $A_s = 459 mm^2$ (> 418 $mm^2$).
Quyết định cuối cùng: Chọn 4 bulong M27 cấp bền 8.8. Phương án này kinh tế hơn và dễ thi công hơn so với M36 cấp bền 5.6.

Kiểm tra sai số và dung sai đường kính sau khi gia công ren

Một vấn đề thực tế khiến nhiều kỹ sư giám sát và chủ đầu tư tranh cãi là khi đo đường kính bulong tại công trường thấy “bị thiếu” so với danh nghĩa. Ví dụ, bulong M24 nhưng đo phần ren chỉ được 23.5mm hoặc 23.8mm. Liệu đây có phải là hàng kém chất lượng?

Câu trả lời nằm ở Dung sai chế tạo (Tolerance). Theo tiêu chuẩn TCVN 1916 (ISO 965), ren hệ mét thường được chế tạo theo dung sai 6g hoặc 8g. Để đai ốc có thể vặn vào được dễ dàng, đường kính đỉnh ren của bulong (Major Diameter) luôn phải nhỏ hơn đường kính danh nghĩa một chút.

• Nguyên tắc gia công: Có hai phương pháp tạo ren là tiện (cut thread) và cán (rolled thread).
  • Ren tiện: Phôi thép ban đầu có đường kính bằng đường kính danh nghĩa (ví dụ $\phi$24). Sau khi tiện, đỉnh ren vẫn là 24mm (hoặc nhỏ hơn chút do dung sai).
  • Ren cán: Phôi thép ban đầu nhỏ hơn đường kính danh nghĩa (khoảng bằng đường kính trung bình của ren). Khi cán, kim loại bị ép trồi lên tạo thành đỉnh ren. Đường kính đỉnh ren sau cán cũng phải tuân thủ dung sai âm.
• Giới hạn cho phép: Với bulong M24, đường kính đỉnh ren thực tế có thể dao động từ 23.58mm đến 23.96mm (tùy bước ren và cấp dung sai).

Do đó, nếu kỹ sư đo được giá trị nằm trong khoảng dung sai cho phép của tiêu chuẩn (ví dụ TCVN 1916 hoặc DIN 13), thì bulong đó đạt yêu cầu. Việc từ chối nghiệm thu chỉ vì đường kính “hụt” vài dem (0.1mm) mà không đối chiếu tiêu chuẩn dung sai là một sai lầm về kiến thức kiểm định.

Những lưu ý quan trọng dành cho kỹ sư khi thiết kế và nghiệm thu

Để đảm bảo hệ thống bulong neo hoạt động hiệu quả suốt vòng đời công trình, ngoài việc tính toán đường kính đúng, kỹ sư cần lưu tâm các vấn đề sau:

• Dự phòng ăn mòn: Nếu công trình nằm ở vùng ven biển hoặc môi trường hóa chất, nên tăng đường kính lên 2-4mm so với tính toán (gọi là độ dư ăn mòn) hoặc yêu cầu mạ kẽm nhúng nóng chuyên dụng.
• Chiều sâu chôn (Embedment Depth): Đường kính càng lớn thì yêu cầu chiều sâu chôn vào bê tông càng sâu để tránh phá hoại kiểu tuột neo (pull-out). Đừng chọn đường kính lớn mà chiều dài neo quá ngắn.
• Khoảng cách mép và khoảng cách tim: Đường kính lớn đòi hỏi khoảng cách từ tâm bulong đến mép bê tông lớn hơn để tránh vỡ bê tông cục bộ. Cần kiểm tra kỹ kích thước cổ cột (pedestal).
• Đồng bộ vật liệu: Đai ốc (Ecu) và vòng đệm (Long đen) phải có cấp bền tương đương hoặc cao hơn bulong. Không dùng đai ốc cấp bền 5 cho bulong 8.8.

Câu hỏi thường gặp về cách tính đường kính bulong neo (FAQ)

1. Có nên chọn đường kính bulong neo lớn hơn nhiều so với tính toán để an toàn không?

Không hẳn. Việc chọn đường kính quá lớn (ví dụ tính ra M20 nhưng chọn M30) gây lãng phí, khó khăn khi khoan lỗ bản mã, và yêu cầu chiều dài neo sâu hơn, làm tăng kích thước móng. Nên chọn hệ số an toàn hợp lý (khoảng 1.2 – 1.5) hoặc tăng cấp bền thay vì tăng đường kính quá mức.

2. Đường kính lỗ trên bản mã nên rộng hơn đường kính bulong bao nhiêu?

Theo tiêu chuẩn thi công, đường kính lỗ bản mã thường rộng hơn đường kính bulong từ 2mm đến 3mm (với bulong < M24) và có thể tới 4-6mm với bulong lớn hơn để dung sai cho việc lắp đặt. Cần sử dụng long đen đủ dày để che phủ lỗ rộng này.

3. Làm sao để biết bulong neo ngoài thị trường là cấp bền bao nhiêu?

Trên đầu giác của bulong (hoặc mặt đầu thanh ren) thường có dập nổi ký hiệu cấp bền (ví dụ: 4.6, 5.6, 8.8). Nếu không có ký hiệu, bắt buộc phải lấy mẫu đem đi thí nghiệm kéo tại các phòng Lab uy tín để xác định giới hạn chảy và giới hạn bền.

4. Khi nào thì cần dùng bulong neo đường kính lớn trên M42?

Các bulong đường kính lớn (M42, M56, M64…) thường dùng cho các công trình đặc biệt như trụ tuabin gió, chân trụ cầu, hoặc các kết cấu thép siêu trường siêu trọng. Với nhà xưởng thông thường, hiếm khi vượt quá M36.

Kết luận

Việc tính toán đường kính bulong neo là một quy trình kỹ thuật đòi hỏi sự chính xác và am hiểu sâu sắc về cơ học kết cấu. Từ việc xác định nội lực, lựa chọn công thức tính diện tích tiết diện thực, đến việc tra cứu bảng tiêu chuẩn TCVN/ASTM và kiểm tra dung sai, mỗi bước đều ảnh hưởng trực tiếp đến chất lượng công trình.

Hy vọng qua bài viết này, các kỹ sư đã nắm vững được phương pháp luận và các công cụ cần thiết để đưa ra những quyết định thiết kế tối ưu nhất. Hãy luôn nhớ rằng: một con bulong nhỏ có thể gánh vác cả một công trình lớn, miễn là nó được tính toán đúng cách.
