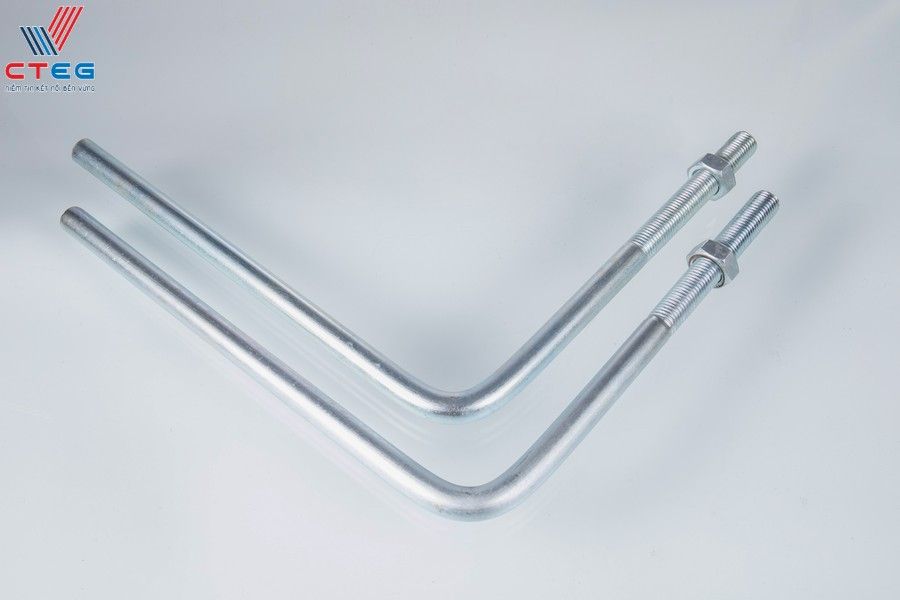

Hướng dẫn đọc bản vẽ bulong neo L và các lưu ý kỹ thuật khi thiết kế

Tầm quan trọng của việc đọc hiểu chính xác bản vẽ bulong neo chữ L

Trong bất kỳ dự án xây dựng nào, từ nhà xưởng tiền chế đến các công trình hạ tầng trọng điểm, sự an toàn và bền vững của kết cấu luôn bắt đầu từ những chi tiết nhỏ nhất, và bulong neo (bulong móng) chính là nền tảng đó. Đối với các kỹ sư, nhà thầu và bộ phận thu mua, bản vẽ kỹ thuật không chỉ là một tờ giấy vô tri, mà là “ngôn ngữ” chung để đảm bảo sự đồng bộ từ thiết kế đến thi công thực tế.

Việc đọc hiểu chính xác bản vẽ bulong neo chữ L đóng vai trò sống còn. Một sai sót nhỏ trong việc diễn giải ký hiệu đường kính, chiều dài ren hay độ bẻ móc có thể dẫn đến hậu quả nghiêm trọng: bulong không đủ khả năng chịu lực nhổ, không lắp vừa lỗ đế cột, hoặc tệ hơn là gây mất an toàn cho toàn bộ công trình khi đi vào vận hành. Hơn nữa, việc hiểu sai bản vẽ còn dẫn đến đặt hàng sai quy cách, gây lãng phí ngân sách và chậm tiến độ thi công – những “cơn ác mộng” mà không chủ đầu tư nào muốn đối mặt.

Tại Cường Thịnh (CTEG), chúng tôi hiểu rằng đằng sau mỗi bản vẽ là áp lực về tiến độ và chất lượng mà quý khách hàng đang gánh vác. Do đó, việc trang bị kiến thức chuẩn xác để “giải mã” bản vẽ là bước đầu tiên trong kế hoạch đảm bảo sự thành công cho dự án của bạn.

Giải mã các ký hiệu kỹ thuật trên bản vẽ bulong neo chữ L

Để biến một bản vẽ thiết kế thành sản phẩm thực tế chất lượng, người kỹ sư và đơn vị gia công cần có cùng một cách hiểu về các thông số kỹ thuật. Bản vẽ bulong neo chữ L thường chứa nhiều ký hiệu viết tắt và các con số quy ước. Việc nắm vững ý nghĩa của từng ký hiệu này giúp bạn kiểm soát được chất lượng đầu vào và đảm bảo sản phẩm gia công tại xưởng khớp 100% với yêu cầu của kết cấu.

Dưới đây là sự phân tích chi tiết các nhóm ký hiệu quan trọng nhất mà bạn thường xuyên bắt gặp, được tổng hợp từ kinh nghiệm gia công hàng nghìn đơn hàng tại CTEG.

Ký hiệu về đường kính (d) và chiều dài tổng thể (L)

Hai thông số cơ bản nhất định hình nên một cây bulong neo là đường kính và chiều dài tổng.

• Đường kính (d hoặc D): Đây là đường kính danh nghĩa của thân bulong, thường được ký hiệu kèm chữ “M” (Metric) theo tiêu chuẩn ISO. Ví dụ, M24 nghĩa là đường kính thân bulong là 24mm. Tuy nhiên, cần lưu ý rằng trong gia công thực tế, đường kính phôi thép có thể có dung sai âm nhỏ tùy theo tiêu chuẩn (như TCVN hay DIN), nhưng vẫn phải đảm bảo khả năng chịu lực theo cấp bền yêu cầu. Tại CTEG, chúng tôi cung cấp dải đường kính rộng từ M12 đến M64 để đáp ứng mọi tải trọng.
• Chiều dài tổng thể (L): Đây là tổng chiều dài của cây bulong khi duỗi thẳng. Đối với bulong neo chữ L, cách đo chiều dài tổng rất quan trọng và thường gây nhầm lẫn. Thông thường, L được tính là tổng chiều dài của phần thân thẳng cộng với phần bẻ móc. Việc xác định đúng L giúp nhà sản xuất cắt phôi thép chính xác, tránh tình trạng thiếu hụt chiều dài khi lắp đặt vào đài móng.

Ký hiệu chiều dài ren (s) và chiều dài bẻ móc (l1)

Sau khi xác định kích thước tổng thể, các chi tiết gia công như phần ren và phần bẻ móc sẽ quyết định tính năng sử dụng của bulong.

• Chiều dài ren (s hoặc b): Ký hiệu này chỉ đoạn thân bulong được tiện ren để vặn đai ốc (tán). Chiều dài ren phải được tính toán kỹ lưỡng: nếu quá ngắn, đai ốc không thể siết chặt bản mã; nếu quá dài, phần ren nằm trong bê tông có thể làm giảm lực bám dính. Trên bản vẽ, bạn cần chú ý xem yêu cầu là ren lửng hay ren suốt, dù bulong neo chữ L đa phần là ren lửng ở đầu trên.
• Chiều dài bẻ móc (l1 hoặc a): Đây là đoạn thép được bẻ cong (thường là 90 độ) ở phần chân bulong. Ký hiệu l1 cực kỳ quan trọng vì nó đóng vai trò như “chiếc neo”, giúp bulong bám chặt vào bê tông cốt thép, chống lại lực nhổ và lực trượt. Kích thước l1 thường được quy định theo tỷ lệ với đường kính (ví dụ: 2.5d hoặc 3d) hoặc theo tính toán kết cấu cụ thể.

Các ký hiệu về cấp bền và tiêu chuẩn vật liệu (DIN, ASTM, JIS)

Cuối cùng, để đảm bảo bulong không bị đứt gãy dưới tải trọng, bản vẽ sẽ quy định rõ về vật liệu và cấp bền.

Cấp bền thường được ký hiệu bằng hai chữ số phân cách bởi dấu chấm, ví dụ: 4.6, 5.6, 8.8, 10.9.

• Số đầu tiên nhân với 100 cho ta giới hạn bền đứt (N/mm²).
• Số thứ hai chia cho 10 nhân với giới hạn bền đứt cho ta giới hạn chảy (N/mm²).

Ví dụ, bulong cấp bền 8.8 có giới hạn bền đứt là 800 N/mm² và giới hạn chảy là 640 N/mm².

Ngoài ra, bản vẽ thường dẫn chiếu các tiêu chuẩn sản xuất như DIN (Đức), ASTM (Mỹ), JIS (Nhật Bản) hoặc TCVN (Việt Nam). Việc hiểu các tiêu chuẩn này giúp bạn biết được thành phần hóa học của thép và các yêu cầu thử nghiệm cơ tính cần thiết. CTEG tự hào có khả năng đáp ứng nghiêm ngặt các tiêu chuẩn này, đảm bảo sản phẩm đồng nhất về chất lượng.

Cách tính toán các thông số quan trọng khi thiết kế bulong neo L

Sau khi đã hiểu rõ các ký hiệu, bước tiếp theo trong kế hoạch xây dựng một công trình an toàn là tính toán thiết kế. Nhiều kỹ sư trẻ hoặc các đơn vị thi công nhỏ thường gặp khó khăn trong việc xác định các con số cụ thể cho chiều dài bẻ móc hay chiều dài ren. Việc dựa vào cảm tính hoặc “copy-paste” từ các dự án cũ mà không kiểm tra lại có thể dẫn đến những rủi ro tiềm ẩn.

Tại phần này, Cường Thịnh sẽ chia sẻ phương pháp tính toán chuẩn kỹ thuật, giúp bạn chủ động đưa ra các thông số tối ưu cho đơn hàng gia công của mình.

Công thức tính chiều dài bẻ móc L tiêu chuẩn đảm bảo độ bám dính

Chiều dài đoạn bẻ móc (thường ký hiệu là $L_a$ hoặc $l_1$) của bulong neo chữ L có chức năng chính là tạo lực ma sát và lực kháng mũi để giữ bulong nằm yên trong khối bê tông khi chịu lực kéo nhổ. Nếu đoạn này quá ngắn, bulong có thể bị tuột khỏi móng; nếu quá dài, sẽ gây lãng phí vật liệu và khó khăn khi lắp đặt cốt thép móng.

Theo kinh nghiệm thực tế và các tiêu chuẩn xây dựng phổ biến, chiều dài đoạn bẻ móc thường được tính toán dựa trên đường kính bulong (d). Một công thức kinh nghiệm an toàn thường được áp dụng là:

Chiều dài bẻ móc ($L_a$) $\ge$ 30d (đối với thép trơn) hoặc tuân theo chỉ dẫn cụ thể của kỹ sư kết cấu dựa trên mác bê tông.

Tuy nhiên, đối với hình dáng chữ L cụ thể, đoạn bẻ ngang (phần chân chữ L) thường được thiết kế ngắn hơn để dễ thi công, phổ biến nhất là:

• $L_{ngang} = (2.5 \div 4) \times d$

Ví dụ: Với bulong M24, đoạn bẻ ngang thường dao động từ 60mm đến 100mm. Việc tính toán này cần cân đối với mật độ cốt thép trong đài móng để tránh xung đột vị trí khi đổ bê tông.

Xác định chiều dài ren phù hợp để lắp đặt đai ốc và long đền

Chiều dài phần ren (s) là thông số quyết định đến khả năng liên kết giữa chân cột và móng. Tính toán chiều dài ren không chỉ đơn thuần là đủ để vặn đai ốc, mà còn phải tính đến các lớp vật liệu trung gian và dự phòng sai số thi công.

Công thức tổng quát để xác định chiều dài ren cần thiết ($L_{ren}$) như sau:

$L_{ren} = H_{long\_den} + H_{dai\_oc} + H_{ban\_ma} + H_{vua\_rot} + H_{du\_phong}$

Trong đó:

• $H_{long\_den}$: Chiều dày của long đền phẳng và long đền vênh (nếu có).
• $H_{dai\_oc}$: Chiều cao của đai ốc (thường bằng 0.8d đến 1d). Nếu dùng đai ốc đôi để chống trôi, cần nhân đôi giá trị này.
• $H_{ban\_ma}$: Chiều dày của bản mã chân cột.
• $H_{vua\_rot}$: Chiều dày lớp vữa rót (grout) dưới chân cột (thường từ 30-50mm).
• $H_{du\_phong}$: Phần ren nhô lên khỏi đai ốc trên cùng (thường để dư 2-3 bước ren hoặc khoảng 10-15mm) để đảm bảo an toàn và thẩm mỹ.

Việc tính toán chính xác giúp bạn đặt hàng gia công tại CTEG với thông số tối ưu nhất, tránh tình trạng ren quá ngắn không thể siết ốc, hoặc quá dài gây lãng phí chi phí tiện ren và mạ kẽm.

Các lưu ý khi thiết kế bản vẽ để tối ưu hóa khả năng chịu lực

Thiết kế bulong neo không chỉ dừng lại ở kích thước hình học. Để công trình thực sự bền vững theo thời gian và chống chịu được các tác động môi trường, người thiết kế cần cân nhắc kỹ lưỡng về cấp bền và giải pháp bảo vệ bề mặt. Đây là bước giúp bạn tránh được những “thất bại” tốn kém như rỉ sét, ăn mòn hay đứt gãy bulong sau một thời gian ngắn sử dụng.

Lựa chọn cấp bền (4.6, 5.6, 8.8, 10.9) dựa trên tải trọng công trình

Cấp bền là yếu tố cốt lõi quyết định khả năng chịu tải của bulong neo. Việc lựa chọn sai cấp bền là một trong những nguyên nhân hàng đầu dẫn đến sự cố công trình.

Cấp bền	Đặc điểm & Ứng dụng
4.6 / 5.6	Thép cacbon thường. Phù hợp cho các công trình nhà xưởng nhỏ, nhà thép tiền chế dân dụng, hệ thống chiếu sáng, nơi tải trọng động không lớn. Dễ gia công và chi phí thấp.
6.6 / 8.8	Thép cường độ cao. Sử dụng cho nhà xưởng quy mô lớn, cầu trục, kết cấu thép chịu tải trọng nặng. Đây là phân khúc phổ biến nhất tại CTEG cho các dự án công nghiệp.
10.9	Thép siêu cường độ cao. Dùng cho các công trình đặc biệt như trụ điện gió, chân đế giàn khoan, cầu đường, nơi yêu cầu khả năng chịu kéo và chịu cắt cực lớn.

Tại CTEG, chúng tôi khuyến nghị khách hàng nên tham vấn kỹ sư kết cấu để chọn đúng cấp bền. Sử dụng cấp bền thấp hơn yêu cầu gây nguy hiểm, nhưng sử dụng cấp bền quá cao không cần thiết cũng gây lãng phí ngân sách.

Quy định về lớp mạ bảo vệ bề mặt: Mạ kẽm nhúng nóng hay điện phân?

Môi trường lắp đặt quyết định phương pháp xử lý bề mặt. Một bản vẽ thiết kế tốt phải chỉ định rõ phương pháp mạ để đảm bảo tuổi thọ công trình.

• Hàng đen (Mộc): Thường dùng cho phần chôn trong bê tông hoặc các công trình tạm thời, chi phí thấp nhất nhưng dễ bị rỉ sét.
• Mạ kẽm điện phân (Xi trắng/Xi vàng): Tạo lớp bảo vệ mỏng, bề mặt sáng bóng, thẩm mỹ. Phù hợp cho môi trường khô ráo, trong nhà.
• Mạ kẽm nhúng nóng: Đây là thế mạnh của CTEG và là giải pháp tối ưu nhất cho các công trình ngoài trời, ven biển hoặc môi trường ăn mòn cao. Lớp kẽm dày bám chặt vào bề mặt thép tạo nên lớp giáp bảo vệ bền bỉ hàng chục năm.

Lưu ý: Khi thiết kế bulong mạ kẽm nhúng nóng, cần tính toán dung sai ren (ren âm) để sau khi mạ, lớp kẽm dày lên vẫn lắp vừa đai ốc.

Đối chiếu bản vẽ thiết kế với năng lực gia công thực tế tại CTEG

Có một khoảng cách giữa bản vẽ lý thuyết và sản phẩm thực tế mà chỉ những nhà sản xuất giàu kinh nghiệm mới có thể lấp đầy. Đôi khi, một bản vẽ yêu cầu những thông số phi tiêu chuẩn khiến việc tìm kiếm nhà cung cấp trở nên khó khăn. Tại Cường Thịnh (CTEG), chúng tôi đóng vai trò là người hướng dẫn, giúp bạn hiện thực hóa các bản vẽ phức tạp nhất với năng lực sản xuất vượt trội.

Khả năng gia công bulong neo từ M12 đến M64 theo yêu cầu riêng biệt

Không bị giới hạn bởi các quy cách thông thường, hệ thống nhà xưởng của CTEG tại TP.HCM và Tây Ninh được trang bị dây chuyền máy móc hiện đại, cho phép gia công đa dạng các loại bulong neo:

• Dải đường kính rộng: Từ những bulong nhỏ M12 cho các công trình phụ trợ đến những “gã khổng lồ” M64 dùng cho trụ tuabin điện gió hay kết cấu cảng biển.
• Kiểu dáng linh hoạt: Ngoài bulong neo chữ L, chúng tôi còn gia công chữ J, V, U, I (thẳng) theo đúng biên dạng bản vẽ yêu cầu.
• Đáp ứng tiến độ: Với quy trình quản lý ERP chuyên nghiệp, CTEG cam kết tiến độ giao hàng nhanh chóng, đáp ứng nhu cầu cấp bách của công trường.

Kiểm soát chất lượng và chứng chỉ CO/CQ cho các dự án trọng điểm

Sự tin tưởng của khách hàng được xây dựng dựa trên minh chứng cụ thể. Mọi lô hàng xuất xưởng từ CTEG đều đi kèm bộ hồ sơ chất lượng đầy đủ (CO/CQ), bao gồm:

• Chứng nhận xuất xưởng.
• Kết quả thí nghiệm lực kéo (Test Report) từ các trung tâm đo lường uy tín (Quatest 3).
• Chứng chỉ nguyên vật liệu đầu vào.

Uy tín của chúng tôi đã được khẳng định qua sự hiện diện tại các dự án tầm cỡ quốc gia như Sân bay Quốc tế Long Thành, Nhà máy LEGO (Bình Dương), và hàng loạt dự án năng lượng tái tạo tại miền Trung – Tây Nguyên. Khi chọn CTEG, bạn đang chọn sự an tâm tuyệt đối về pháp lý và chất lượng kỹ thuật.

Quy trình gửi yêu cầu gia công bulong neo theo bản vẽ tại xưởng Cường Thịnh

Để giúp quý khách hàng tiết kiệm thời gian và nhận được báo giá chính xác nhất, CTEG đã xây dựng một quy trình tiếp nhận yêu cầu đơn giản và hiệu quả. Hãy để chúng tôi đồng hành cùng bạn từ khâu lên kế hoạch đến khi nhận hàng tại chân công trình.

1. Gửi bản vẽ hoặc thông số kỹ thuật: Quý khách gửi bản vẽ thiết kế (file CAD, PDF hoặc hình ảnh) qua Email hoặc Zalo của CTEG. Nếu chưa có bản vẽ, hãy cung cấp các thông số: Đường kính, Chiều dài tổng, Chiều dài ren, Kiểu dáng (L, J, I…), Cấp bền và Bề mặt xử lý.
2. Tư vấn và Báo giá: Đội ngũ kỹ thuật của CTEG sẽ xem xét tính khả thi của bản vẽ, tư vấn điều chỉnh nếu cần thiết để tối ưu chi phí và kỹ thuật. Sau đó, chúng tôi sẽ gửi bảng báo giá chi tiết và thời gian giao hàng dự kiến.
3. Xác nhận đơn hàng và Đặt cọc: Sau khi thống nhất về giá và quy cách, hai bên tiến hành ký kết hợp đồng hoặc xác nhận đơn hàng.
4. Gia công và Kiểm tra chất lượng (QC): Đơn hàng được đưa vào sản xuất. Bộ phận QC sẽ kiểm tra kích thước, bước ren và ngoại quan trước khi đóng gói.
5. Giao hàng và Cung cấp chứng chỉ: Hàng hóa được vận chuyển đến công trình cùng đầy đủ hồ sơ CO/CQ.

Các câu hỏi thường gặp về bản vẽ và thiết kế bulong neo L (FAQ)

Trong quá trình tư vấn, CTEG nhận được nhiều thắc mắc từ khách hàng. Dưới đây là giải đáp cho những câu hỏi phổ biến nhất:

1. Sai số cho phép của chiều dài bulong neo là bao nhiêu?

Theo các tiêu chuẩn thông dụng, sai số chiều dài tổng thể thường cho phép trong khoảng +/- 5mm đến 10mm tùy theo chiều dài và đường kính. Tuy nhiên, chiều dài ren và đường kính thân cần tuân thủ dung sai chặt chẽ hơn để đảm bảo lắp ghép.

2. Bulong neo mạ kẽm nhúng nóng có bị kẹt ren không?

Nếu không xử lý đúng kỹ thuật, lớp kẽm dày có thể gây kẹt ren. Tại CTEG, chúng tôi luôn thực hiện quy trình “taro âm” hoặc xử lý ren sau mạ (với đai ốc) để đảm bảo việc lắp đặt trơn tru mà không làm mất đi lớp bảo vệ.

3. Tôi có thể đặt gia công số lượng ít theo bản vẽ không?

CTEG luôn sẵn sàng hỗ trợ mọi nhu cầu của khách hàng. Dù là đơn hàng mẫu, số lượng ít cho sửa chữa hay đơn hàng dự án lớn, chúng tôi đều phục vụ với cùng một quy trình chất lượng và tận tâm.

Kết luận

Việc đọc hiểu chính xác bản vẽ và thiết kế bulong neo chữ L không chỉ là yêu cầu kỹ thuật mà còn là trách nhiệm đối với sự an toàn của cả công trình. Một thiết kế chuẩn xác, kết hợp với năng lực gia công uy tín, sẽ là chìa khóa giúp dự án của bạn về đích đúng tiến độ và đảm bảo chất lượng bền vững.

Với kinh nghiệm dày dặn và cam kết “Chất lượng – Uy tín – Tận tâm”, Cường Thịnh (CTEG) tự tin là đối tác tin cậy, cung cấp giải pháp bulong neo tối ưu nhất cho bạn. Đừng ngần ngại liên hệ với chúng tôi ngay hôm nay để nhận tư vấn và báo giá tốt nhất cho dự án của mình.
