Chi tiết kích thước bulong neo M16 và ứng dụng của bulong neo L M16 chuẩn kỹ thuật

Bulong neo M16 là gì? Vai trò then chốt trong liên kết kết cấu thép

Trong hệ thống kết cấu xây dựng hiện đại, sự vững chãi của một công trình không chỉ nằm ở khối lượng bê tông hay độ lớn của khung thép, mà còn phụ thuộc vào những chi tiết liên kết nhỏ nhất nhưng mang tính quyết định. Bulong neo M16 (hay còn gọi là bu lông móng M16) chính là một trong những “mắt xích” quan trọng đó. Đây là loại chi tiết cơ khí có đường kính ren danh nghĩa là 16mm, được thiết kế chuyên biệt để cố định các kết cấu thép, chân cột, hoặc máy móc thiết bị vào hệ thống nền móng bê tông cốt thép.

Với vai trò là cầu nối trung gian, bulong neo M16 chịu trách nhiệm truyền tải trọng, lực kéo và lực cắt từ phần nổi của công trình xuống nền móng, đảm bảo sự ổn định và an toàn tuyệt đối. Đặc biệt trong các công trình nhà thép tiền chế, hệ thống điện năng lượng mặt trời hay các trạm biến áp, việc sử dụng bulong neo M16 đúng quy cách không chỉ là yêu cầu kỹ thuật mà còn là cam kết về sự bền vững. Tại Cường Thịnh (CTEG), chúng tôi hiểu rằng mỗi chiếc bulong neo M16 được sản xuất ra đều mang theo sứ mệnh bảo vệ sự an toàn cho cả một dự án lớn.

Thông số kỹ thuật và bảng tra kích thước bulong neo M16 chi tiết

Để đảm bảo khả năng chịu lực và độ bền cho công trình, việc nắm rõ các thông số kỹ thuật của bulong neo là bước đầu tiên và quan trọng nhất đối với bất kỳ kỹ sư hay nhà thầu nào. Dưới đây là những phân tích chuyên sâu về cấu tạo, kích thước và vật liệu chế tạo của dòng bulong neo M16, giúp quý khách hàng có cái nhìn tổng quan và chính xác nhất khi lựa chọn vật tư.

Cấu tạo và quy cách ren danh nghĩa của bulong M16

Về mặt cấu tạo cơ bản, một bộ bulong neo M16 hoàn chỉnh thường bao gồm: thân bulong, đai ốc (tán) và long đền (phẳng hoặc vênh). Điểm đặc trưng kỹ thuật nằm ở phần ren:

• Đường kính danh nghĩa (d): 16mm. Đây là kích thước định danh, tuy nhiên trong thực tế sản xuất, đường kính phôi thép có thể dao động nhẹ tùy theo tiêu chuẩn dung sai (thường là dung sai âm theo TCVN hoặc DIN).
• Bước ren (P): Đối với bulong M16 hệ mét thông dụng tại Việt Nam, bước ren tiêu chuẩn là 2.0mm. Việc gia công ren cần đảm bảo độ chính xác cao để đai ốc có thể vặn vào trơn tru nhưng vẫn đảm bảo độ siết chặt, tránh hiện tượng trờn ren khi chịu lực rung động.
• Chiều dài ren (b): Tùy thuộc vào yêu cầu bản vẽ, chiều dài phần ren có thể thay đổi từ 30mm đến 100mm hoặc chạy ren suốt, nhằm đáp ứng độ dày của bản mã và đai ốc.

Bảng tra kích thước các kiểu bulong neo phổ biến: J, L, LA, JA

Mỗi công trình có đặc thù kết cấu móng khác nhau, do đó hình dáng của bulong neo cũng được biến đổi để tối ưu hóa khả năng liên kết. Dưới đây là bảng thông số tham khảo cho các kiểu dáng bulong neo M16 phổ biến nhất mà CTEG đang cung cấp:

Kiểu dáng	Mô tả đặc điểm (Feature)	Chiều dài tổng (L) thông dụng	Chiều dài bẻ (A)	Ưu điểm (Advantage)
Bulong neo kiểu L	Bẻ cong một đầu hình chữ L	300mm – 1000mm	50mm – 100mm	Dễ thi công, tạo lực ma sát tốt với bê tông, phổ biến nhất trong nhà xưởng.
Bulong neo kiểu J	Bẻ cong móc câu hình chữ J	300mm – 800mm	50mm – 80mm	Tăng khả năng chống nhổ khi bê tông chưa đạt cường độ tối đa.
Bulong neo kiểu LA/JA	Tương tự L/J nhưng biến thể góc bẻ	Theo bản vẽ	Theo bản vẽ	Phù hợp cho các vị trí móng có cốt thép dày đặc, cần luồn lách.
Bulong neo thẳng (I)	Thẳng hoàn toàn	200mm – 1000mm	0mm	Dùng cho cấy bulong hóa chất hoặc các liên kết xuyên thấu.

Lưu ý: Các thông số trên có thể được CTEG gia công tùy chỉnh chính xác theo bản vẽ kỹ thuật của từng dự án cụ thể.

Cấp bền và vật liệu chế tạo (Thép carbon, Inox, Thép hợp kim)

Khả năng chịu lực của bulong neo M16 được quyết định bởi cấp bền và vật liệu nền. Tại CTEG, chúng tôi cung cấp đa dạng các tùy chọn để phù hợp với môi trường và tải trọng:

• Cấp bền 4.6 & 5.6: Chế tạo từ thép carbon như SS400, CT3, C45. Đây là loại phổ biến nhất cho các công trình dân dụng và nhà xưởng thông thường, cân bằng giữa chi phí và hiệu quả chịu lực.
• Cấp bền 8.8 (Cường độ cao): Sử dụng thép hợp kim hoặc thép carbon hàm lượng cao (như 40Cr), trải qua quá trình tôi luyện nhiệt. Loại này dành cho các dự án yêu cầu tải trọng lớn, chịu rung động mạnh như chân trụ điện gió hay kết cấu cầu đường.
• Vật liệu Inox (SUS 201, 304, 316): Dùng trong môi trường ăn mòn cao như nhà máy hóa chất, công trình ven biển, đảm bảo tuổi thọ lâu dài mà không cần lớp mạ bảo vệ.

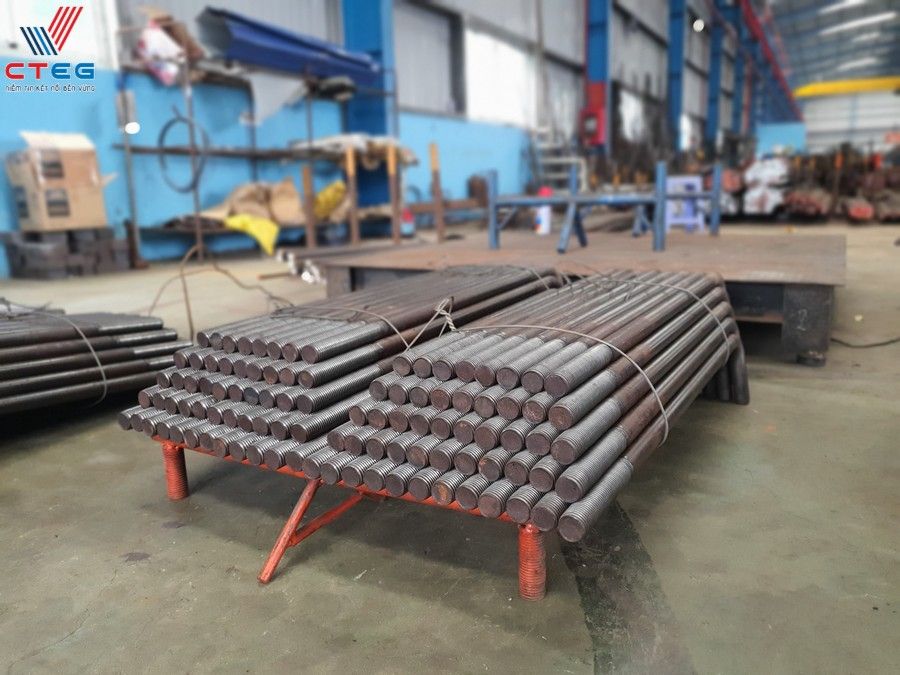

Đặc tính riêng biệt và ứng dụng của bulong neo L M16

Trong số các biến thể của bulong móng, bulong neo L M16 (L-bolt) là dòng sản phẩm chiếm tỷ trọng sử dụng cao nhất. Vậy điều gì làm nên sự khác biệt và tính ứng dụng rộng rãi của loại bulong này? Hãy cùng phân tích sâu hơn về đặc tính kỹ thuật và thực tiễn sử dụng của chúng.

Tại sao bulong neo kiểu L M16 được ưu tiên trong xây dựng nhà xưởng?

Bulong neo hình chữ L sở hữu thiết kế đơn giản nhưng mang lại hiệu quả cơ học vượt trội (Advantage). Phần chân bẻ cong chữ L đóng vai trò như một “chiếc neo” vật lý, khi được chôn vào bê tông ướt, nó tạo ra cơ chế khóa cứng, ngăn chặn hiện tượng bulong bị xoay hoặc bị nhổ lên khi siết đai ốc với lực lớn (Benefit).

So với kiểu J, kiểu L dễ dàng luồn qua hệ thống cốt thép dày đặc của đài móng hơn, giúp quá trình định vị trở nên thuận tiện và nhanh chóng. Đối với các nhà xưởng tiền chế, nơi tiến độ thi công luôn là áp lực lớn, việc sử dụng bulong neo L M16 giúp nhà thầu tiết kiệm thời gian lắp đặt mà vẫn đảm bảo sự liên kết vững chắc giữa chân cột thép và móng (Benefit). Đây chính là lý do tại sao trong các đơn hàng cung ứng cho các khu công nghiệp lớn, tỷ lệ bulong neo L M16 của CTEG luôn dẫn đầu.

Ứng dụng thực tế trong hệ thống móng cột và lắp đặt thiết bị công nghiệp

Tính linh hoạt và khả năng chịu lực tốt giúp bulong neo L M16 hiện diện trong nhiều hạng mục quan trọng:

• Hệ thống móng nhà thép tiền chế: Đây là ứng dụng phổ biến nhất. Bulong neo L M16 được dùng để bắt chặt bản mã chân cột thép xuống dầm móng. Với các dự án như nhà máy LEGO (Bình Dương) mà CTEG tham gia cung ứng, độ chính xác của bulong neo L là yếu tố then chốt để đảm bảo việc lắp dựng khung thép diễn ra suôn sẻ.
• Lắp đặt máy móc và dây chuyền sản xuất: Trong môi trường công nghiệp, các máy móc hạng nặng thường tạo ra rung động lớn khi vận hành. Bulong neo L M16 giúp cố định chân máy xuống nền xưởng, triệt tiêu rung lắc, bảo vệ tuổi thọ thiết bị và an toàn cho người vận hành.
• Hệ thống chiếu sáng và cột điện: Các cột đèn đường, cột tín hiệu giao thông thường sử dụng cụm bulong neo M16 để chống lại tải trọng gió và thời tiết khắc nghiệt.

Tiêu chuẩn sản xuất và cách kiểm tra quy cách bulong neo M16

Một chiếc bulong neo nhìn bề ngoài có thể giống nhau, nhưng chất lượng bên trong mới là yếu tố quyết định sự an nguy của công trình. Tại CTEG, quy trình sản xuất và kiểm tra chất lượng (QC) luôn tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và Việt Nam.

Đối chiếu thông số sản phẩm với tiêu chuẩn DIN và TCVN

Để xác định một lô bulong neo M16 có đạt chuẩn hay không, kỹ sư cần đối chiếu với các tiêu chuẩn hiện hành:

• TCVN (Tiêu chuẩn Việt Nam): Thường áp dụng TCVN 1916:1995 cho bulong, đai ốc. Tiêu chuẩn này quy định rõ về dung sai kích thước, cơ tính của vật liệu.
• DIN (Tiêu chuẩn Đức): Đây là thước đo phổ biến nhất cho các sản phẩm bulong nhập khẩu hoặc sản xuất theo công nghệ châu Âu. Ví dụ, đai ốc thường theo DIN 934, vòng đệm theo DIN 125.

Khi kiểm tra thực tế tại công trường, bạn cần chú ý đo đường kính thân (phải nằm trong dung sai cho phép, ví dụ phôi 16mm có thể dương hoặc âm nhẹ tùy quy định nhưng không được quá thấp làm giảm tiết diện chịu lực), kiểm tra bước ren bằng dưỡng ren, và quan sát bề mặt mạ (nếu có) xem có bị bong tróc hay không.

Tầm quan trọng của chứng chỉ CO/CQ và kết quả thí nghiệm lực kéo

Trong hồ sơ nghiệm thu vật liệu đầu vào, CO (Certificate of Origin – Chứng chỉ xuất xứ) và CQ (Certificate of Quality – Chứng chỉ chất lượng) là hai giấy tờ không thể thiếu. Chúng là bằng chứng pháp lý khẳng định nguồn gốc và chất lượng của lô hàng.

“Tại Cường Thịnh, chúng tôi không chỉ bán bulong, chúng tôi bán sự an tâm. Mọi lô hàng bulong neo M16 xuất xưởng đều đi kèm chứng chỉ xuất xưởng và kết quả thí nghiệm lực kéo từ các trung tâm đo lường độc lập (như Quatest 3), chứng minh sản phẩm đạt giới hạn bền và giới hạn chảy theo đúng cấp bền cam kết (4.6, 5.6, 8.8).”
Đại diện Kỹ thuật CTEG

Việc yêu cầu nhà cung cấp xuất trình kết quả thí nghiệm lực kéo (Tensile Strength Test) giúp chủ đầu tư loại bỏ rủi ro sử dụng thép kém chất lượng, đảm bảo công trình bền vững theo thời gian.

Hướng dẫn cách tính chiều dài và quy trình thi công bulong neo L M16

Sở hữu vật tư tốt là chưa đủ, việc tính toán chính xác và thi công đúng kỹ thuật mới hoàn thiện mảnh ghép cuối cùng của sự an toàn. Dưới đây là hướng dẫn thực hành dựa trên kinh nghiệm thi công thực tế.

Công thức tính toán chiều dài chôn sâu và phần ren nổi chuẩn kỹ thuật

Chiều dài tổng của bulong neo M16 ($L_{total}$) thường được tính toán dựa trên công thức tổng quát:

$L_{total} = L_{chôn} + L_{đế} + L_{lớp lót} + L_{đai ốc} + L_{dư}$

Trong đó:

• $L_{chôn}$: Chiều dài phần chôn trong bê tông. Thông số này cực kỳ quan trọng, thường được tính khoảng 25-30 lần đường kính (tức khoảng 400mm – 480mm cho M16) tùy vào mác bê tông và lực nhổ thiết kế.
• $L_{đế}$: Chiều dày của bản mã chân cột (thường 16mm – 20mm).
• $L_{lớp lót}$: Chiều dày lớp vữa rót (grout) dưới chân cột (thường 30mm – 50mm).
• $L_{đai ốc} + L_{dư}$: Chiều dày đai ốc, long đền cộng thêm phần ren dư để siết (thường khoảng 30mm – 40mm).

Việc tính toán thiếu chiều dài là lỗi rất khó khắc phục sau khi đã đổ bê tông, do đó cần tính dư an toàn và tham khảo kỹ bản vẽ kết cấu.

Các bước lắp đặt bulong neo L M16 tại công trình thực tế

Quy trình lắp đặt bulong neo đòi hỏi sự tỉ mỉ và chính xác cao độ. Dưới đây là quy trình chuẩn mà các đội thi công chuyên nghiệp thường áp dụng:

1. Chuẩn bị và định vị: Sử dụng dưỡng (bản mã mẫu) hoặc khung định vị bằng thép để cố định các cụm bulong neo M16 theo đúng khoảng cách tim cột trong bản vẽ. Dùng máy kinh vĩ hoặc máy toàn đạc để xác định vị trí tim cốt chính xác.
2. Cố định cụm bulong: Hàn cố định khung định vị hoặc chân bulong vào hệ thống cốt thép móng. Bước này cực kỳ quan trọng để đảm bảo bulong không bị xê dịch, nghiêng ngả trong quá trình đổ bê tông. Chú ý bọc bảo vệ phần ren đầu bulong bằng băng keo hoặc nilon để tránh vữa bê tông bám vào làm hỏng ren.
3. Đổ bê tông và kiểm tra: Tiến hành đổ bê tông móng. Trong quá trình này, cần cử người giám sát liên tục để đảm bảo cụm bulong không bị va chạm mạnh làm sai lệch vị trí. Sau khi bê tông se mặt, kiểm tra lại tim cốt một lần nữa.
4. Lắp dựng cột: Khi bê tông đạt cường độ, tháo bỏ lớp bảo vệ ren, lắp đặt bản mã chân cột, long đền và siết đai ốc. Sử dụng cờ lê lực để siết chặt theo đúng lực siết thiết kế.

Báo giá bulong neo M16 và kinh nghiệm lựa chọn nhà cung cấp uy tín

Giá thành của bulong neo M16 không cố định mà phụ thuộc vào nhiều yếu tố biến động của thị trường thép (Feature). Cụ thể, giá sẽ thay đổi dựa trên:

• Giá phôi thép: Biến động theo thị trường thế giới và trong nước.
• Quy cách gia công: Chiều dài tổng, chiều dài chạy ren, và kiểu dáng bẻ (L, J, I) sẽ ảnh hưởng đến khối lượng thép và nhân công.
• Bề mặt xử lý: Hàng đen (mộc) sẽ rẻ hơn hàng mạ kẽm điện phân, và hàng mạ kẽm nhúng nóng sẽ có giá cao nhất do khả năng chống ăn mòn vượt trội (Benefit).

Để nhận được báo giá tốt nhất và tránh mua phải hàng kém chất lượng, các nhà thầu nên tìm đến những đơn vị sản xuất trực tiếp như CTEG. Với lợi thế nhập khẩu phôi thép trực tiếp và hệ thống nhà xưởng hiện đại, chúng tôi cam kết mang đến mức giá cạnh tranh nhất (Advantage) cùng tiến độ giao hàng “thần tốc”. Đừng chỉ nhìn vào giá rẻ, hãy nhìn vào tổng giá trị: chất lượng sản phẩm, giấy tờ pháp lý đầy đủ và dịch vụ hỗ trợ tận tâm.

Những lưu ý quan trọng để tránh lỗi khi sử dụng bulong neo móng

Trong quá trình cung ứng cho hàng ngàn công trình, CTEG đã ghi nhận nhiều trường hợp sự cố đáng tiếc do chủ quan trong khâu sử dụng bulong neo. Dưới đây là những lỗi thường gặp cần tránh:

• Sai lệch vị trí tim: Đây là lỗi phổ biến nhất, khiến việc lắp đặt cột thép sau này trở nên cực kỳ khó khăn, thậm chí phải khoan cấy lại hoặc sửa chữa bản mã rất tốn kém. Giải pháp là phải cố định dưỡng thật chắc chắn.
• Hỏng ren do bê tông bám: Không bọc bảo vệ ren kỹ trước khi đổ bê tông khiến vữa xi măng bám chặt, khi khô cứng rất khó làm sạch và có thể làm hỏng bước ren.
• Sử dụng sai cấp bền: Dùng bulong cấp bền thấp (4.6) cho các vị trí chịu lực lớn yêu cầu 8.8 có thể dẫn đến nguy cơ đứt gãy bulong khi chịu tải trọng gió bão.

Câu hỏi thường gặp về bulong neo M16 (FAQ)

Bulong neo M16 chịu được lực kéo bao nhiêu?

Khả năng chịu lực kéo phụ thuộc vào cấp bền. Ví dụ, bulong M16 cấp bền 5.6 có giới hạn bền đứt khoảng 500 MPa, tương đương lực kéo đứt khoảng 78.5 kN (tấn). Cấp bền 8.8 sẽ chịu lực cao hơn nhiều. Cần tham khảo bảng tra lực kéo chi tiết hoặc kết quả thí nghiệm.

Nên dùng bulong neo M16 mạ kẽm hay hàng đen?

Nếu phần ren nổi nằm trong môi trường khô ráo, có che chắn hoặc đổ bê tông bọc chân cột, có thể dùng hàng đen để tiết kiệm. Nếu lộ thiên hoặc môi trường ẩm ướt, bắt buộc dùng mạ kẽm (điện phân hoặc nhúng nóng) để chống rỉ sét.

CTEG có nhận gia công bulong neo M16 theo bản vẽ không?

Có. CTEG chuyên nhận gia công bulong neo theo mọi kích thước, kiểu dáng và cấp bền yêu cầu trong bản vẽ kỹ thuật, đảm bảo tiến độ nhanh chóng.

Kết luận

Bulong neo M16, đặc biệt là dòng bulong neo L, đóng vai trò không thể thay thế trong việc tạo dựng nền móng vững chắc cho các công trình xây dựng và công nghiệp. Việc lựa chọn đúng thông số, đúng cấp bền và tuân thủ quy trình thi công chuẩn mực là chìa khóa cho sự an toàn và bền vững. Với kinh nghiệm và uy tín đã được khẳng định qua các dự án tầm cỡ, Cường Thịnh (CTEG) tự hào là người bạn đồng hành tin cậy, mang đến những giải pháp liên kết tối ưu nhất cho mọi công trình Việt. Hãy liên hệ ngay với chúng tôi để được tư vấn kỹ thuật và nhận báo giá tốt nhất.
