Tìm hiểu về bulong neo I và ứng dụng trong thi công kết cấu thép: Cẩm nang từ chuyên gia CTEG

Bulong neo I là gì? Cấu tạo và đặc điểm kỹ thuật tại CTEG

Trong thi công kết cấu thép và xây dựng công nghiệp, sự an toàn của cả một công trình đồ sộ thường phụ thuộc vào những chi tiết nhỏ nhất nằm sâu trong lòng bê tông: đó chính là hệ thống bulong neo (bulong móng). Một trong những thách thức lớn nhất mà các kỹ sư và nhà thầu thường gặp phải là việc lựa chọn loại bulong neo phù hợp để đảm bảo khả năng chịu lực và tính ổn định lâu dài. Nếu sử dụng vật tư kém chất lượng hoặc sai quy cách, nguy cơ nứt vỡ móng, trượt kết cấu hoặc ăn mòn theo thời gian là điều khó tránh khỏi, gây thiệt hại to lớn về kinh tế và uy tín.

Để giải quyết bài toán này, Bulong neo I (hay còn gọi là bulong neo thẳng) nổi lên như một giải pháp liên kết tối ưu cho nhiều hạng mục đặc thù. Bulong neo I là một thanh thép thẳng, được tiện ren một đầu hoặc cả hai đầu, dùng để neo giữ chân cột, dầm thép vào hệ thống móng bê tông cốt thép. Khác với các loại bẻ cong truyền thống, bulong neo I thường được sử dụng trong các trường hợp lắp đặt đặc biệt hoặc kết hợp với hóa chất cấy thép.

Tại Cường Thịnh (CTEG), chúng tôi hiểu rằng mỗi bản vẽ kỹ thuật đều có những yêu cầu khắt khe riêng. Do đó, dòng sản phẩm bulong neo I của CTEG được sản xuất với độ chính xác cao, không chỉ đóng vai trò là chi tiết liên kết mà còn là “chốt chặn” an toàn cho các dự án trọng điểm như nhà máy LEGO hay sân bay Long Thành.

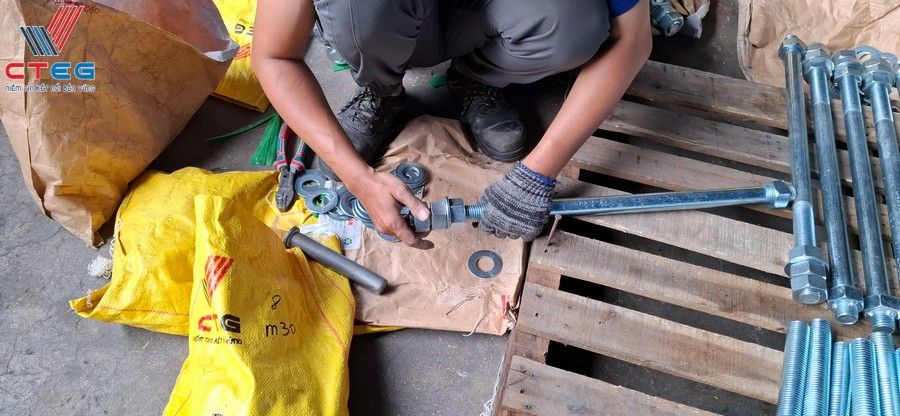

Cấu tạo chi tiết của bulong neo thẳng (chữ I)

Về mặt hình học, bulong neo I có cấu tạo đơn giản nhất trong các loại bulong móng, nhưng chính sự đơn giản này lại đòi hỏi độ chính xác cao trong gia công cơ khí. Một bộ bulong neo I hoàn chỉnh tại CTEG thường bao gồm các thành phần sau:

• Thân bulong: Là một thanh thép tròn trơn thẳng, chịu lực kéo chính.
• Phần ren: Được tiện hoặc cán ren ở một đầu (để vặn đai ốc) hoặc cả hai đầu tùy theo yêu cầu thiết kế. Chiều dài đoạn ren được tính toán kỹ lưỡng để đảm bảo đủ lực siết.
• Đai ốc (Tán) và Long đền (Vòng đệm): Đi kèm để cố định bản mã chân cột. Thông thường sử dụng đai ốc theo tiêu chuẩn DIN 934 và long đền phẳng DIN 125A hoặc long đền vênh.

Sự đồng bộ giữa bước ren của thân bulong và đai ốc là yếu tố then chốt giúp hệ liên kết không bị lỏng lẻo dưới tác động của rung động công trình.

Thông số kỹ thuật phổ biến: Từ M12 đến M64 và cấp bền đa dạng

Khả năng đáp ứng đa dạng quy cách là thế mạnh giúp CTEG trở thành đối tác của các tổng thầu lớn. Chúng tôi cung cấp dải sản phẩm bulong neo I cực rộng, từ những kích thước nhỏ cho công trình dân dụng đến các kích thước “khổng lồ” cho trụ điện gió hay kết cấu cảng biển.

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của bulong neo I tại CTEG:

Đặc điểm	Thông số chi tiết
Đường kính (Diameter)	M12, M14, M16, M18, M20, M22, M24, M27, M30,… đến M64
Chiều dài tổng (Length)	Từ 200mm đến 3000mm (hoặc gia công theo bản vẽ)
Cấp bền (Grade)	4.6, 5.6, 6.6 (Thép CT3, C45) 8.8, 10.9 (Thép cường độ cao 40Cr, SCM440)
Bước ren	Theo tiêu chuẩn ren hệ mét (DIN) hoặc ren hệ inch (ASTM)

Việc lựa chọn đúng cấp bền là cực kỳ quan trọng. Với các công trình nhà xưởng thông thường, cấp bền 4.6 hoặc 5.6 là phổ biến. Tuy nhiên, với các dự án yêu cầu chịu tải trọng động lớn hoặc lắp đặt máy móc hạng nặng, CTEG khuyến nghị sử dụng cấp bền 8.8 trở lên để đảm bảo an toàn tuyệt đối.

Tiêu chuẩn sản xuất và các phương pháp xử lý bề mặt tối ưu

Một trong những nỗi lo lớn nhất của chủ đầu tư là tình trạng bulong bị rỉ sét, ăn mòn chỉ sau một thời gian ngắn đưa vào sử dụng, làm suy giảm khả năng chịu lực của móng. Điều này thường xuất phát từ việc sản xuất không theo quy chuẩn hoặc xử lý bề mặt kém chất lượng. Tại CTEG, chúng tôi giải quyết triệt để vấn đề này bằng quy trình sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và công nghệ bảo vệ bề mặt tiên tiến.

Hệ tiêu chuẩn quốc tế: DIN, ASTM, JIS và TCVN trong sản xuất bulong neo

Để đảm bảo bulong neo I có thể “đứng vững” tại các công trình có vốn đầu tư nước ngoài hoặc các dự án trọng điểm quốc gia, CTEG áp dụng hệ thống tiêu chuẩn đa dạng:

• DIN (Đức): Tiêu chuẩn phổ biến nhất tại Việt Nam, đảm bảo độ chính xác cao về kích thước và bước ren.
• ASTM (Mỹ): Thường dùng cho các dự án dầu khí, năng lượng, yêu cầu khắt khe về thành phần hóa học và cơ tính của thép (ví dụ ASTM A36, F1554).
• JIS (Nhật Bản) & TCVN (Việt Nam): Đáp ứng các yêu cầu kỹ thuật đặc thù của các nhà thầu Nhật và dự án trong nước.

Việc tuân thủ các tiêu chuẩn này không chỉ là cam kết trên giấy tờ. Mỗi lô hàng xuất xưởng từ nhà máy CTEG đều trải qua quá trình kiểm tra kích thước, dung sai và thử nghiệm cơ tính thực tế.

Giải pháp bảo vệ bề mặt: Mạ kẽm nhúng nóng, điện phân và hàng đen

Tùy thuộc vào môi trường lắp đặt, CTEG tư vấn cho khách hàng các phương pháp xử lý bề mặt phù hợp nhất để tối ưu chi phí và tuổi thọ:

• Hàng đen (Mộc): Thường dùng cho phần chôn trong bê tông hoặc các công trình trong nhà, khô ráo, sau đó được sơn phủ bảo vệ. Đây là giải pháp tiết kiệm chi phí nhất.
• Mạ kẽm điện phân (Xi trắng/Xi vàng): Tạo lớp bảo vệ mỏng, sáng bóng, thẩm mỹ cao. Phù hợp cho các chi tiết lắp đặt trong môi trường độ ẩm trung bình.
• Mạ kẽm nhúng nóng (Hot-dip Galvanized): Đây là thế mạnh của CTEG. Bulong được nhúng vào bể kẽm nóng chảy, tạo nên lớp giáp bảo vệ dày, bám dính cực tốt. Đây là giải pháp bắt buộc cho các công trình ven biển, môi trường axit hoặc ngoài trời khắc nghiệt, giúp bulong chống lại sự ăn mòn trong hàng chục năm.

So sánh bulong neo I với bulong bẻ L, J, V: Khi nào nên sử dụng?

Nhiều kỹ sư trẻ hoặc các đơn vị thi công nhỏ thường bối rối khi đứng trước bản vẽ yêu cầu các loại bulong neo khác nhau. Tại sao chỗ này dùng chữ J, chỗ kia lại dùng chữ I? Sự nhầm lẫn trong việc lựa chọn không chỉ gây lãng phí mà còn ảnh hưởng đến cơ chế chịu lực của móng. Để giúp bạn đưa ra quyết định chính xác, hãy cùng phân tích sự khác biệt cốt lõi giữa bulong neo I và các loại bẻ cong truyền thống (L, J, V).

Sự khác biệt về khả năng chịu lực và cơ chế liên kết

Sự khác biệt lớn nhất nằm ở cơ chế neo giữ trong bê tông:

• Bulong neo bẻ cong (J, L, V): Phần bẻ cong (móc) đóng vai trò chính trong việc tạo lực ma sát và lực chống trượt, giúp bulong bám chặt vào bê tông khi chịu lực nhổ. Hình dáng này tận dụng hình học để neo giữ cơ học.
• Bulong neo thẳng (I): Do không có phần móc, khả năng chống trượt tự nhiên của nó kém hơn loại bẻ cong. Vì vậy, bulong neo I thường hiếm khi được chôn trực tiếp một mình để chịu lực kéo lớn. Thay vào đó, nó thường được sử dụng kết hợp với hóa chất cấy thép (bulong hóa chất) để tạo liên kết với bê tông đã đông cứng, hoặc dùng cho các chi tiết máy cần xuyên qua móng.

Ưu điểm vượt trội của bulong neo thẳng trong thi công kết cấu thép

Mặc dù cơ chế neo giữ khác biệt, bulong neo I vẫn sở hữu những ưu điểm không thể thay thế:

1. Linh hoạt trong cải tạo và sửa chữa: Khi cần lắp đặt thêm thiết bị hoặc cột thép vào nền bê tông hiện hữu, việc khoan lỗ và cấy bulong neo I bằng hóa chất là giải pháp nhanh chóng và hiệu quả nhất, không cần đập phá móng.
2. Dễ dàng gia công và điều chỉnh: Với hình dạng thẳng, việc gia công ren hai đầu và cắt theo chiều dài yêu cầu tại công trường (nếu cần thiết) dễ dàng hơn so với các loại đã bẻ cong.
3. Ứng dụng cho hệ thống đường ống, máy móc: Bulong neo I thường xuyên được dùng để treo đỡ các hệ thống kỹ thuật hoặc lắp đặt máy móc có độ rung động cao, nơi cần xuyên qua bệ máy.

Kỹ năng lựa chọn quy cách bulong neo I phù hợp với tải trọng bản vẽ

Việc chọn sai quy cách bulong là một “cơn ác mộng” đối với bất kỳ chỉ huy trưởng nào. Chọn loại quá nhỏ sẽ không đảm bảo chịu lực, gây nguy hiểm sập đổ. Chọn loại quá lớn sẽ gây lãng phí ngân sách và khó khăn trong thi công (khoan lỗ, lắp đặt). Dưới đây là những hướng dẫn thực chiến để bạn lựa chọn chính xác quy cách bulong neo I.

Cách tính toán đường kính và chiều dài bulong dựa trên yêu cầu kỹ thuật

Để xác định đúng quy cách, kỹ sư cần căn cứ vào nội lực tại chân cột (Momen uốn M, Lực dọc N, Lực cắt Q). Tuy nhiên, về mặt kinh nghiệm thi công và đặt hàng, bạn cần lưu ý các điểm sau:

• Đường kính (D): Phải tương thích với lỗ trên bản mã chân cột. Thông thường, đường kính lỗ bản mã sẽ lớn hơn đường kính bulong từ 2mm – 5mm để dễ thao tác. Ví dụ: Bản mã lỗ 26mm thường dùng bulong M24.
• Chiều dài tổng (L): Được tính = Chiều dài chôn trong bê tông + Chiều dài lớp vữa rót (grout) + Chiều dày bản mã + Chiều dày long đền + Chiều dày đai ốc + Phần ren dư ra để siết (thường dư 2-3 bước ren).
• Chiều dài ren: Cần xác định rõ chiều dài ren đầu trên (để siết tán) và đầu dưới (nếu có). Việc tính toán thiếu chiều dài ren sẽ dẫn đến tình trạng không thể siết chặt đai ốc, làm mất tác dụng liên kết.

Quy trình gia công bulong neo I chuyên nghiệp tại nhà máy CTEG

Chất lượng của một chiếc bulong không chỉ nằm ở vẻ bề ngoài mà còn ở cấu trúc kim loại bên trong. Tại nhà máy CTEG ở KCN Xuyên Á, chúng tôi áp dụng quy trình sản xuất khép kín, quản lý bằng hệ thống ERP hiện đại để đảm bảo mỗi sản phẩm ra đời đều đạt chuẩn “vàng” về chất lượng.

Từ khâu chọn phôi thép đến tiện ren chính xác bằng công nghệ hiện đại

Quy trình bắt đầu từ việc tuyển chọn phôi thép đầu vào. CTEG chỉ nhập khẩu phôi thép từ các nhà máy uy tín, có chứng chỉ xuất xứ rõ ràng.

• Cắt phôi: Thép cây được đưa vào máy cắt tự động để đảm bảo chiều dài chính xác tuyệt đối theo đơn đặt hàng.
• Gia công ren: Chúng tôi sử dụng công nghệ tiện ren hoặc cán ren tiên tiến. Cán ren giúp cấu trúc thớ thép không bị cắt đứt, tăng khả năng chịu lực và độ bền mỏi cho bulong so với phương pháp tiện ren truyền thống.
• Xử lý bề mặt: Sau khi gia công cơ khí, sản phẩm được chuyển sang dây chuyền mạ kẽm hoặc nhuộm đen theo yêu cầu.

Kiểm soát chất lượng và hệ thống chứng chỉ CO/CQ xuất xưởng

“Tại CTEG, chúng tôi không chỉ bán bulong, chúng tôi bán sự an tâm. Mỗi con bulong trước khi đến tay khách hàng đều phải vượt qua các bài test khắc nghiệt.”
Đại diện Kỹ thuật CTEG

Trước khi xuất xưởng, lô hàng sẽ được kiểm tra ngẫu nhiên về kích thước (bằng thước kẹp, dưỡng ren) và thử nghiệm lực kéo (tensile strength) tại phòng thí nghiệm. Khách hàng sẽ nhận được bộ hồ sơ hoàn chỉnh bao gồm: Chứng chỉ xuất xưởng (CO), Chứng chỉ chất lượng (CQ) và Biên bản thử nghiệm lực kéo, đảm bảo tính pháp lý và kỹ thuật cho hồ sơ nghiệm thu công trình.

Hướng dẫn các bước định vị và lắp đặt bulong neo I trong hệ thống kết cấu thép

Sở hữu bulong chất lượng mới chỉ là 50% chặng đường. 50% còn lại phụ thuộc vào kỹ thuật lắp đặt. Sai số trong quá trình định vị bulong neo là lỗi thi công phổ biến và tốn kém nhất để khắc phục. Dưới đây là quy trình chuẩn để đảm bảo độ chính xác “từng milimet”.

Chuẩn bị hệ khung định vị và xác định tim cốt chính xác

Trước khi đổ bê tông, việc cố định cụm bulong là tối quan trọng:

1. Sử dụng dưỡng (bản mã định vị): Chế tạo các tấm dưỡng bằng thép hoặc gỗ có lỗ khoan chính xác theo bản mã chân cột. Lắp cụm bulong vào dưỡng và cố định bằng đai ốc.
2. Hàn khung cố định: Hàn các thanh thép giằng vào thân bulong (phần chôn trong bê tông) và hàn cố định cụm bulong vào hệ thống cốt thép móng. Việc này đảm bảo bulong không bị xô lệch, nghiêng ngả trong quá trình đổ và đầm bê tông.
3. Kiểm tra tim cốt: Sử dụng máy toàn đạc hoặc máy kinh vĩ để kiểm tra vị trí tim và cao độ đỉnh bulong. Sai số cho phép thường rất nhỏ (±2mm), nên bước này cần thực hiện cẩn trọng.

Quy trình đổ bê tông và biện pháp bảo vệ đầu ren bulong móng

Quá trình đổ bê tông là giai đoạn nhạy cảm nhất:

• Bảo vệ ren: Trước khi đổ bê tông, bắt buộc phải bọc kín phần ren nhô lên bằng băng dính, nilon hoặc ống nhựa chuyên dụng. Điều này ngăn vữa xi măng bám vào ren, gây khó khăn cho việc lắp đai ốc sau này.
• Giám sát khi đổ: Khi bơm bê tông, tránh bơm trực tiếp vòi phun vào cụm bulong gây xô lệch. Cần có thợ trắc đạc giám sát liên tục để điều chỉnh ngay nếu có sai lệch.
• Nghiệm thu sau đổ: Sau khi bê tông đông kết, tháo dưỡng định vị, kiểm tra lại cao độ và vệ sinh sạch sẽ phần đầu ren để chuẩn bị cho công tác lắp dựng cột thép.

Tại sao CTEG là đối tác tin cậy cho các dự án kết cấu thép trọng điểm?

Giữa thị trường vật tư hỗn loạn, Công ty Cổ phần Công nghiệp và Thương mại Cường Thịnh (CTEG) tự hào là điểm tựa vững chắc cho các nhà thầu. Uy tín của chúng tôi được xây dựng dựa trên năng lực thực tế đã được kiểm chứng qua hàng loạt dự án quy mô quốc gia:

• Dự án Sân bay Quốc tế Long Thành: Cung cấp hệ thống bulong neo cường độ cao, đáp ứng tiến độ thần tốc.
• Nhà máy LEGO (Bình Dương): Đáp ứng các tiêu chuẩn xanh và kỹ thuật khắt khe của chủ đầu tư quốc tế.
• Năng lượng tái tạo: Cung cấp bulong neo M64 cho các trụ điện gió và hệ thống khung giá đỡ điện mặt trời tại miền Trung và Tây Nguyên.

Với phương châm “Chất lượng – Uy tín – Tận tâm”, CTEG cam kết mang đến giải pháp vật tư liên kết toàn diện, giúp khách hàng tối ưu chi phí mà vẫn đảm bảo chất lượng vượt trội.

Câu hỏi thường gặp về bulong neo I (FAQ)

CTEG có nhận gia công bulong neo I theo bản vẽ riêng không?

Có. CTEG chuyên gia công theo bản vẽ kỹ thuật đặc thù của từng dự án, đáp ứng mọi yêu cầu về kích thước, chiều dài ren và cấp bền.

Thời gian giao hàng cho đơn hàng số lượng lớn là bao lâu?

Nhờ hệ thống nhà máy công suất lớn và quy trình quản lý ERP, CTEG cam kết tiến độ nhanh chóng. Với các quy cách phổ thông, chúng tôi có thể giao ngay trong ngày. Đơn hàng gia công riêng thường từ 3-5 ngày tùy số lượng.

Bulong neo I mạ kẽm nhúng nóng có bền không?

Rất bền. Lớp mạ kẽm nhúng nóng tạo ra lớp bảo vệ hợp kim vĩnh cửu, giúp bulong chống chịu tốt trong môi trường biển, khu công nghiệp hóa chất với tuổi thọ lên đến hàng chục năm.

Làm sao để nhận báo giá nhanh nhất?

Quý khách vui lòng liên hệ Hotline 0914 117 937 hoặc gửi bản vẽ qua Zalo/Email. Đội ngũ kinh doanh của CTEG sẽ phản hồi báo giá chi tiết trong vòng 30 phút.

Kết luận

Bulong neo I tuy là chi tiết nhỏ nhưng đóng vai trò nền tảng cho sự vững chãi của mọi công trình kết cấu thép. Việc lựa chọn đúng chủng loại, cấp bền và nhà cung cấp uy tín là yếu tố then chốt để đảm bảo an toàn và tiến độ thi công. Với năng lực sản xuất vượt trội và kinh nghiệm thực chiến tại các dự án lớn, CTEG tự tin là đối tác đồng hành tin cậy của Quý khách hàng.

Nếu bạn đang cần tư vấn kỹ thuật hoặc báo giá cho dự án sắp tới, đừng ngần ngại liên hệ ngay với CTEG để nhận được giải pháp tối ưu nhất.
