Tiêu chuẩn bulong DIN 931 và ứng dụng thực tế trong công nghiệp: Hướng dẫn chi tiết từ kỹ thuật đến lắp đặt

Bulong DIN 931 là gì? Chi tiết về tiêu chuẩn và đặc điểm cấu tạo đặc trưng

Trong thế giới cơ khí và công nghiệp phụ trợ, bulong DIN 931 (hay còn gọi là bu lông lục giác ngoài ren lửng) là một trong những chi tiết liên kết phổ biến và quan trọng nhất. Được quy định bởi Viện Tiêu chuẩn Đức (Deutsches Institut für Normung), tiêu chuẩn DIN 931 mô tả chi tiết các yêu cầu kỹ thuật cho loại bulong có đầu lục giác và phần thân được tiện ren một phần (partially threaded).

Đặc điểm (Feature): Đặc trưng dễ nhận biết nhất của bulong DIN 931 là cấu trúc thân bu lông được chia làm hai phần rõ rệt: một phần có ren ở phía đuôi và một phần thân trơn (không có ren) ở phía gần đầu lục giác. Chiều dài của phần ren này được quy định chặt chẽ dựa trên đường kính và tổng chiều dài của bulong.

Ưu điểm (Advantage): Thiết kế ren lửng này không phải là ngẫu nhiên. Phần thân trơn có đường kính bằng với đường kính danh nghĩa của ren, tạo ra một bề mặt tiếp xúc trơn nhẵn và chắc chắn hơn so với phần có ren. Điều này giúp bulong chịu được lực cắt (shear force) tốt hơn nhiều so với các loại ren suốt, đồng thời hỗ trợ việc định tâm các lỗ ghép chính xác hơn.

Lợi ích (Benefit): Nhờ vào cấu tạo đặc biệt này, việc sử dụng bulong DIN 931 trong các mối ghép chịu tải trọng động hoặc rung lắc mạnh giúp tăng đáng kể tuổi thọ của thiết bị. Nó giảm thiểu nguy cơ lỏng lẻo mối ghép theo thời gian, đảm bảo an toàn vận hành cho các công trình kết cấu thép và máy móc công nghiệp, từ đó tiết kiệm chi phí bảo trì và thay thế cho doanh nghiệp.

Cấu tạo của bulong lục giác ngoài ren lửng theo tiêu chuẩn DIN 931

Để hiểu rõ cách thức hoạt động và lựa chọn đúng loại bulong, chúng ta cần đi sâu vào chi tiết cấu tạo của một chiếc bulong DIN 931 điển hình. Cấu trúc của nó bao gồm ba phần chính, mỗi phần đóng một vai trò kỹ thuật riêng biệt:

• Đầu mũ (Head): Có dạng hình lục giác đều (6 cạnh). Đây là vị trí để cờ lê hoặc súng bắn ốc tác động lực siết (momen xoắn). Kích thước của đầu mũ (kí hiệu là s – width across flats) và chiều cao đầu mũ (kí hiệu là k) được quy định chuẩn xác để phù hợp với các dụng cụ cầm tay tiêu chuẩn.
• Thân trơn (Shank/Unthreaded part): Đây là phần nằm giữa đầu mũ và phần ren. Chiều dài của phần này phụ thuộc vào tổng chiều dài bulong. Phần thân trơn đóng vai trò như một chốt định vị (dowel), chịu lực cắt ngang và ngăn chặn sự mài mòn giữa thân bulong và thành lỗ của chi tiết máy.
• Phần ren (Threaded part): Nằm ở đuôi bulong, được tiện ren theo tiêu chuẩn ren mét (Metric) hoặc ren Anh (Inch), nhưng phổ biến nhất tại Việt Nam là ren mét hệ thô. Chiều dài phần ren (kí hiệu là b) được tính toán theo công thức tiêu chuẩn dựa trên đường kính d và chiều dài l.

Sự kết hợp giữa ba thành phần này tạo nên một sản phẩm cơ khí hoàn chỉnh, cân bằng giữa khả năng chịu lực kéo (tại phần ren) và lực cắt (tại phần thân trơn).

Sự khác biệt giữa DIN 931 và DIN 933: Khi nào nên dùng ren lửng?

Một trong những câu hỏi thường gặp nhất của các kỹ sư thiết kế và nhân viên mua hàng là: “Tại sao lại có DIN 931 (ren lửng) và DIN 933 (ren suốt)? Khi nào nên dùng loại nào?”. Sự nhầm lẫn giữa hai tiêu chuẩn này có thể dẫn đến những sai sót nghiêm trọng trong kỹ thuật lắp dựng.

So sánh đặc điểm (Feature Comparison):
Trong khi DIN 933 có phần ren kéo dài từ đuôi lên tận sát đầu mũ lục giác (ren suốt), thì DIN 931 giữ lại một phần thân trơn. Về mặt vật liệu và cấp bền, cả hai có thể tương đương nhau, nhưng về cơ tính chịu lực, chúng hoàn toàn khác biệt.

Ưu thế kỹ thuật (Advantage):
Phần ren của bulong thực chất là những rãnh cắt sâu vào thân kim loại, tạo ra các điểm tập trung ứng suất. Do đó, phần ren luôn yếu hơn phần thân trơn khi chịu lực cắt ngang. Nếu bạn sử dụng bulong DIN 933 (ren suốt) cho một mối ghép chịu lực cắt lớn, các đỉnh ren sẽ tì trực tiếp vào thành lỗ, dễ bị dập nát và làm giảm khả năng chịu tải của mối ghép. Ngược lại, phần thân trơn của DIN 931 cung cấp tiết diện chịu lực nguyên vẹn và lớn hơn.

Lợi ích ứng dụng (Benefit – Khi nào dùng ren lửng?):
Bạn nên ưu tiên sử dụng bulong DIN 931 trong các trường hợp sau để đảm bảo an toàn và hiệu quả tối đa:
1. Mối ghép chịu lực cắt: Khi lực tác động vuông góc với trục bulong.
2. Cần định tâm chính xác: Phần thân trơn khít với lỗ khoan giúp các chi tiết không bị xô lệch.
3. Mối ghép có độ dày lớn: Khi kẹp chặt hai tấm thép dày, phần thân trơn nằm trong lỗ của tấm thép sẽ tốt hơn là phần ren.
Ngược lại, DIN 933 thường được dùng khi cần tinh chỉnh chiều dài bắt ốc hoặc trong các mối ghép chịu lực kéo thuần túy.

Thông số kỹ thuật và vật liệu chế tạo bulong DIN 931 phổ biến

Để đáp ứng đa dạng các môi trường làm việc từ trong nhà xưởng khô ráo đến các công trình ngoài biển khơi khắc nghiệt, bulong DIN 931 được sản xuất với nhiều thông số kỹ thuật và vật liệu khác nhau. Việc nắm vững các thông số này là bước đầu tiên trong quy trình “Skills” – kỹ năng lựa chọn vật liệu.

Về mặt vật liệu, bulong DIN 931 thường được chia thành hai nhóm chính:

1. Thép Carbon (Carbon Steel): Đây là vật liệu phổ biến nhất, thường được nhiệt luyện để đạt các cấp bền như 4.6, 5.6, 6.8, 8.8, 10.9, 12.9. Sau khi gia công, chúng thường được xử lý bề mặt (mạ kẽm điện phân, mạ kẽm nhúng nóng, hoặc nhuộm đen) để chống gỉ.

2. Thép không gỉ (Stainless Steel – INOX): Dùng cho môi trường ăn mòn hóa học hoặc yêu cầu tính thẩm mỹ cao. Các mác thép phổ biến là INOX 201, INOX 304 (A2), và INOX 316 (A4). Bulong Inox thường có cấp bền thấp hơn thép carbon cường độ cao nhưng bù lại có khả năng chống ăn mòn tuyệt vời.

Bảng tra kích thước bulong DIN 931 tiêu chuẩn (M3 đến M64)

Dưới đây là bảng thông số kỹ thuật cơ bản giúp các kỹ sư và kỹ thuật viên dễ dàng tra cứu kích thước khi thiết kế hoặc đặt hàng. Lưu ý: Các thông số dưới đây tính theo đơn vị milimet (mm).

Đường kính (d)	Bước ren (P)	Giác mỏ lết (s)	Chiều cao đầu (k)	Chiều dài ren (b) (với L ≤ 125mm)
M6	1.0	10	4.0	18
M8	1.25	13	5.3	22
M10	1.5	17 (hoặc 16)	6.4	26
M12	1.75	19 (hoặc 18)	7.5	30
M16	2.0	24	10.0	38
M20	2.5	30	12.5	46
M24	3.0	36	15.0	54
M30	3.5	46	18.7	66

Lưu ý: Chiều dài ren (b) có thể thay đổi tùy thuộc vào tổng chiều dài (L) của bulong. Bảng trên là tham chiếu cho các kích thước thông dụng nhất.

Các cấp bền của bulong DIN 931: Từ 4.8, 8.8 đến 12.9

Cấp bền (Property Class) là chỉ số quan trọng nhất quyết định khả năng chịu lực của bulong. Trên đầu mũ bulong DIN 931 thường dập nổi hai chữ số ngăn cách bởi dấu chấm, ví dụ: 8.8.

Giải mã ý nghĩa (Feature):

• Số đầu tiên nhân với 100 cho ra giới hạn bền đứt (Tensile Strength) tính bằng MPa. Ví dụ: Cấp bền 8.8 có giới hạn bền đứt là 8 x 100 = 800 MPa.
• Số thứ hai chia cho 10 là tỷ số giữa giới hạn chảy (Yield Strength) và giới hạn bền đứt. Ví dụ: Số .8 nghĩa là giới hạn chảy bằng 80% giới hạn bền đứt (800 x 0.8 = 640 MPa).

Lựa chọn theo ứng dụng (Advantage & Benefit):

• Cấp bền 4.6, 4.8, 5.6: Thường dùng cho các mối ghép chịu tải trọng thấp, các công trình dân dụng, hàng rào, hoặc chi tiết máy không quan trọng. Ưu điểm là giá thành rẻ và độ dẻo cao.
• Cấp bền 8.8 (High Tensile): Đây là tiêu chuẩn vàng trong công nghiệp. Bulong 8.8 cân bằng tốt giữa độ cứng và độ dẻo, chịu được tải trọng lớn mà không bị giòn gãy. Chúng được dùng rộng rãi trong nhà thép tiền chế, lắp ráp máy móc.
• Cấp bền 10.9, 12.9: Dành cho các ứng dụng siêu trường siêu trọng, chịu tải cực lớn như cầu trục, máy ép thủy lực, hoặc động cơ ô tô. Sử dụng đúng cấp bền này giúp đảm bảo an toàn tuyệt đối cho các kết cấu chịu lực nguy hiểm, tránh các tai nạn thảm khốc do gãy bulong.

Cách lựa chọn bulong DIN 931 phù hợp trong thiết kế máy móc công nghiệp

Việc lựa chọn đúng loại bulong không chỉ đơn thuần là chọn đúng kích thước ren. Đó là một quy trình kỹ thuật đòi hỏi sự cân nhắc kỹ lưỡng giữa tải trọng, môi trường và chi phí. Một quyết định sai lầm ở khâu này có thể dẫn đến hỏng hóc dây chuyền hoặc mất an toàn lao động.

Để lựa chọn chính xác, kỹ sư thiết kế cần tuân theo mô hình FAB trong tư duy:

1. Xác định đặc điểm (Feature) cần thiết: Bạn cần bulong chịu lực cắt hay lực kéo? Cần chống gỉ hay cần cường độ cao? Kích thước lỗ khoan là bao nhiêu?
2. Đánh giá ưu thế (Advantage): So sánh các phương án. Ví dụ, chọn bulong mạ kẽm nhúng nóng thay vì mạ điện phân sẽ có ưu thế lớp mạ dày hơn, bảo vệ tốt hơn.
3. Hướng tới lợi ích (Benefit): Mục tiêu cuối cùng là sự an toàn, độ bền lâu dài và tối ưu chi phí bảo dưỡng cho hệ thống.

Hai yếu tố then chốt cần phân tích sâu hơn là tính toán tải trọng và lựa chọn lớp phủ bề mặt.

Tính toán tải trọng và khả năng chịu lực của mối ghép

Trong thiết kế máy, bulong DIN 931 thường phải chịu hai loại lực chính: lực kéo dọc trục (tensile load) và lực cắt ngang (shear load).

Đối với lực kéo: Khả năng chịu lực phụ thuộc vào diện tích tiết diện của phần ren (stress area) và cấp bền của vật liệu. Kỹ sư cần tính toán sao cho lực làm việc thực tế không vượt quá giới hạn chảy của bulong (thường lấy hệ số an toàn từ 0.6 đến 0.75 giới hạn chảy).

Đối với lực cắt (Điểm mạnh của DIN 931): Đây là lúc phần thân trơn phát huy tác dụng. Khi tính toán lực cắt, bạn phải đảm bảo rằng mặt phẳng cắt (shear plane) đi qua phần thân trơn của bulong, không đi qua phần ren.

“Sức bền cắt của phần thân trơn cao hơn khoảng 20-30% so với phần ren do tiết diện lớn hơn và không có rãnh tập trung ứng suất.” – Sổ tay thiết kế cơ khí

Việc tính toán chính xác giúp bạn chọn được đường kính bulong tối ưu, tránh lãng phí do chọn quá lớn (over-design) hoặc nguy hiểm do chọn quá nhỏ (under-design).

Lựa chọn vật liệu và lớp mạ bề mặt theo môi trường vận hành

Môi trường làm việc là kẻ thù số một của bulong. Sự ăn mòn có thể làm giảm cấp bền của bulong theo thời gian, dẫn đến gãy đột ngột.

• Môi trường trong nhà, khô ráo: Có thể sử dụng bulong thép đen (nhuộm đen) hoặc mạ kẽm điện phân (Zinc Plated). Lớp mạ này mỏng, sáng bóng, giá thành rẻ, đủ để chống oxy hóa nhẹ.
• Môi trường ngoài trời, độ ẩm cao: Bắt buộc phải dùng mạ kẽm nhúng nóng (Hot Dip Galvanized). Lớp kẽm dày bám chặt vào bề mặt thép tạo nên lớp bảo vệ cực tốt trước mưa nắng. Tuy nhiên, cần lưu ý lớp mạ dày có thể ảnh hưởng đến việc lắp đai ốc, nên thường phải dùng đai ốc taro rộng hơn (oversized tapping).
• Môi trường biển, hóa chất: Đây là lãnh địa của Inox 304 hoặc 316. Đặc biệt Inox 316 có chứa Molybdenum giúp chống lại sự ăn mòn của muối biển và axit. Lợi ích mang lại là sự bền bỉ vĩnh cửu, gần như không cần bảo trì thay thế do rỉ sét.
• Môi trường chịu lực cực lớn: Sử dụng thép hợp kim cường độ cao (Cấp bền 10.9, 12.9) thường đi kèm với lớp phủ Dacromet hoặc Geomet để vừa đảm bảo độ cứng, vừa chống ăn mòn mà không gây ra hiện tượng giòn hydro (hydrogen embrittlement).

Quy trình lắp đặt bulong DIN 931 đúng tiêu chuẩn kỹ thuật

Sở hữu một chiếc bulong tốt mới chỉ là điều kiện cần. Quy trình lắp đặt đúng kỹ thuật chính là điều kiện đủ để đảm bảo mối ghép hoạt động hiệu quả. Thực tế cho thấy, hơn 50% các sự cố liên quan đến bulong bắt nguồn từ việc lắp đặt sai quy trình, đặc biệt là sai lực siết.

Quy trình lắp đặt chuẩn bao gồm các bước từ chuẩn bị bề mặt, lựa chọn dụng cụ cho đến thao tác siết lực. Việc tuân thủ quy trình này mang lại lợi ích to lớn: đảm bảo lực kẹp (clamping force) đồng đều, ngăn ngừa hiện tượng tự tháo lỏng và kéo dài tuổi thọ mối ghép.

Chuẩn bị dụng cụ và kiểm tra bề mặt tiếp xúc

Trước khi bắt đầu siết bất kỳ con ốc nào, công tác chuẩn bị phải được thực hiện nghiêm túc:

• Vệ sinh bề mặt: Bề mặt của hai chi tiết cần ghép nối phải sạch sẽ, phẳng và không dính dầu mỡ hay gỉ sét. Bề mặt gồ ghề sẽ làm giảm diện tích tiếp xúc, dẫn đến hiện tượng lún (embedment) sau khi siết, làm mất lực căng ban đầu.
• Kiểm tra bulong và đai ốc: Đảm bảo ren không bị dập, không có ba-via. Thử vặn đai ốc vào bulong bằng tay, nó phải chạy trơn tru.
• Bôi trơn (Lubrication): Đây là bí quyết của các chuyên gia. Việc bôi một lớp mỏng mỡ bò hoặc dung dịch chống kẹt (anti-seize) giúp ổn định hệ số ma sát. Điều này đảm bảo rằng lực siết bạn tạo ra sẽ chuyển hóa thành lực kẹp (preload) chứ không bị tiêu hao do ma sát giữa các bước ren.

Kỹ thuật siết lực (Torque Control) để đảm bảo độ bền mối ghép

Siết bao nhiêu là đủ? “Vừa tay” là một khái niệm rất mơ hồ và nguy hiểm trong kỹ thuật. Để đạt được độ tin cậy (Trustworthiness) cao nhất cho công trình, bạn cần sử dụng Cờ lê lực (Torque Wrench) hoặc súng siết có kiểm soát lực.

Quy trình siết chuẩn:
1. Siết sơ bộ (Snug tight): Siết tất cả các bulong đến khi các bề mặt khít lại với nhau.
2. Siết theo trình tự: Không bao giờ siết chặt hoàn toàn từng con một. Hãy siết theo hình sao hoặc đối xứng (criss-cross pattern) để lực kẹp phân bố đều, tránh làm cong vênh mặt bích.
3. Siết đến lực mục tiêu: Sử dụng cờ lê lực để siết đến giá trị momen xoắn quy định (dựa trên đường kính và cấp bền bulong).
4. Kiểm tra lại: Đi lại một vòng nữa để đảm bảo không có bulong nào bị sót.

“Kiểm soát lực siết chính xác giúp bulong hoạt động trong vùng đàn hồi, tạo ra lực kẹp đủ lớn để giữ chặt mối nối nhưng không làm bulong bị biến dạng vĩnh viễn.” – Chuyên gia kỹ thuật lắp máy

Ứng dụng thực tế của bulong DIN 931 trong các ngành công nghiệp trọng điểm

Nhờ vào tính năng ưu việt của phần thân trơn chịu lực cắt tốt, bulong DIN 931 hiện diện trong hầu hết các lĩnh vực công nghiệp quan trọng. Dưới đây là những ứng dụng điển hình minh chứng cho giá trị thực tiễn của nó:

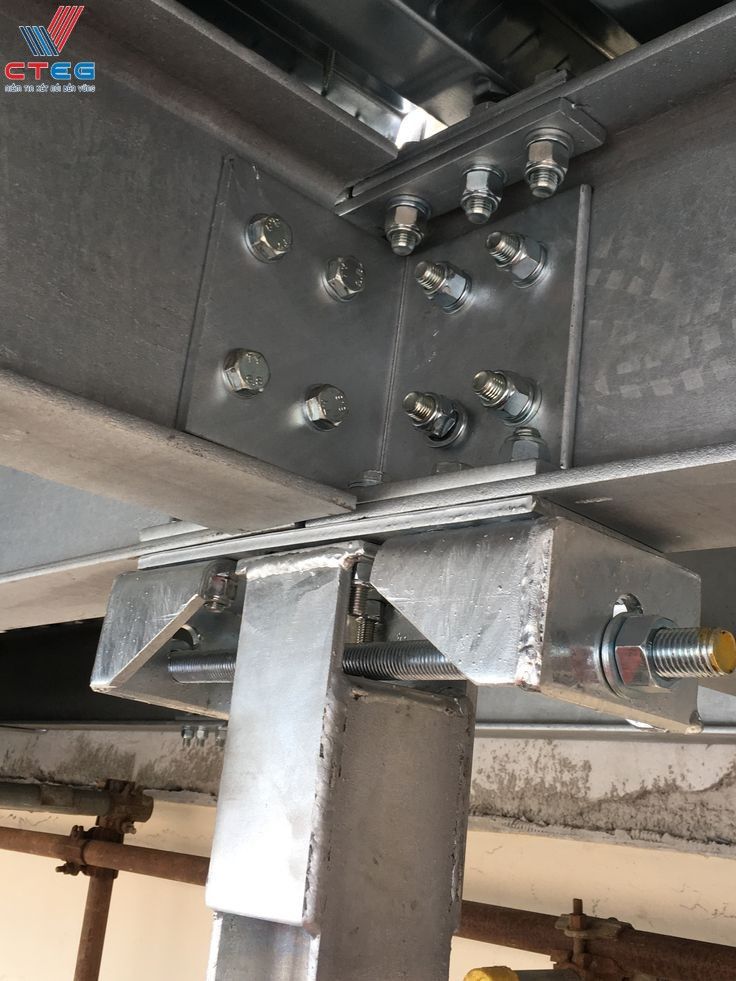

1. Kết cấu thép và Xây dựng công nghiệp:
Trong các nhà xưởng tiền chế, cầu đường sắt, hay các tòa nhà chọc trời, bulong DIN 931 cấp bền 8.8 và 10.9 được dùng để liên kết dầm, cột. Phần thân trơn chịu tải trọng cắt từ trọng lượng của kết cấu và tải trọng gió, đảm bảo sự vững chãi cho công trình.

2. Ngành công nghiệp Ô tô và Xe cơ giới:
Hệ thống khung gầm, hệ thống treo của xe tải và ô tô con sử dụng rất nhiều bulong DIN 931. Tại các vị trí như càng A, nhíp xe, nơi chịu rung động liên tục và lực xô ngang lớn, bulong ren lửng là lựa chọn bắt buộc để đảm bảo an toàn vận hành.

3. Chế tạo máy và Thiết bị hạng nặng:
Các máy ép, máy nghiền, băng tải công nghiệp đòi hỏi các mối ghép phải chịu được tải trọng va đập. Bulong DIN 931 giúp định vị chính xác các bộ phận máy, ngăn chặn sự x dịch trong quá trình máy vận hành với công suất cao.

4. Năng lượng và Hóa dầu:
Trong các hệ thống đường ống dẫn dầu, khí đốt, bulong DIN 931 (thường là loại mạ kẽm nhúng nóng hoặc Inox) được dùng để ghép nối các mặt bích (flange). Độ tin cậy của chúng giúp ngăn chặn rò rỉ, đảm bảo an toàn môi trường và con người.

Các câu hỏi thường gặp về tiêu chuẩn bulong DIN 931 (FAQ)

Bulong DIN 931 có tương đương với tiêu chuẩn ISO nào không?

Có, tiêu chuẩn quốc tế tương đương với DIN 931 là ISO 4014. Về cơ bản, kích thước và yêu cầu kỹ thuật của hai tiêu chuẩn này là giống nhau và có thể thay thế cho nhau trong hầu hết các ứng dụng thông thường. Tuy nhiên, kích thước giác (cờ lê) của một số size như M10, M12, M14 có thể có chút khác biệt nhỏ giữa tiêu chuẩn cũ và mới (ví dụ M10 DIN là 17mm, ISO là 16mm).

Tôi có thể dùng bulong ren suốt (DIN 933) để thay thế cho DIN 931 không?

Về mặt lắp ráp thì có thể vặn được, nhưng về mặt kỹ thuật chịu lực thì không khuyến khích, đặc biệt là trong các mối ghép chịu lực cắt lớn. Như đã phân tích, phần ren yếu hơn phần thân trơn. Việc thay thế tùy tiện có thể làm giảm hệ số an toàn của thiết bị.

Làm thế nào để đo chiều dài bulong DIN 931 chính xác?

Chiều dài của bulong lục giác ngoài (L) được tính từ dưới cổ mũ bulong đến tận cùng đuôi ren (không bao gồm chiều cao của mũ). Khi đặt hàng, bạn cần ghi rõ kích thước theo cú pháp: Tên – Đường kính (d) x Chiều dài (L) – Cấp bền – Vật liệu. Ví dụ: Bulong DIN 931 M12x80 8.8 Mạ kẽm.

Bulong cấp bền 8.8 chịu được lực bao nhiêu?

Bulong 8.8 có giới hạn bền đứt tối thiểu là 800 MPa (N/mm2) và giới hạn chảy là 640 MPa. Tải trọng chịu đựng cụ thể (tính bằng kg hoặc tấn) sẽ phụ thuộc vào đường kính của bulong. Ví dụ, một bulong M12 cấp bền 8.8 có thể chịu tải trọng kéo đứt khoảng 6-7 tấn.

Kết luận: Tầm quan trọng của việc tuân thủ tiêu chuẩn DIN 931

Bulong DIN 931 không chỉ là một chi tiết cơ khí nhỏ bé mà là mắt xích quan trọng đảm bảo sự an toàn và bền vững cho cả một hệ thống lớn. Việc hiểu rõ đặc điểm cấu tạo, tuân thủ nghiêm ngặt các thông số kỹ thuật về cấp bền, vật liệu và quy trình lắp đặt là trách nhiệm của mỗi kỹ sư và đơn vị thi công.

Lựa chọn đúng bulong DIN 931 chất lượng cao, phù hợp với yêu cầu kỹ thuật không chỉ giúp tối ưu hóa hiệu suất làm việc của máy móc mà còn là giải pháp kinh tế lâu dài, giảm thiểu rủi ro và chi phí sửa chữa. Hãy luôn ưu tiên chất lượng và tiêu chuẩn kỹ thuật trong từng mối ghép nhỏ nhất.
