Quy cách bulong neo chữ L và những lưu ý khi lắp đặt đúng kỹ thuật

Bu lông neo chữ L là gì? Vai trò then chốt trong kết cấu móng

Trong thi công xây dựng, đặc biệt là nhà xưởng công nghiệp và các công trình kết cấu thép, sai lệch vị trí bu lông neo là “cơn ác mộng” mà không kỹ sư nào muốn đối mặt. Chỉ một sai số nhỏ vài milimet trong quá trình định vị cũng có thể khiến việc lắp dựng cột thép trở nên bất khả thi. Hậu quả là phải đục phá bê tông, khoan cấy lại hoặc gia công lại bản mã, gây lãng phí thời gian và chi phí khổng lồ. Để giải quyết triệt để vấn đề này, việc hiểu rõ về bu lông neo chữ L (hay còn gọi là L-bolt) là bước đầu tiên và quan trọng nhất.

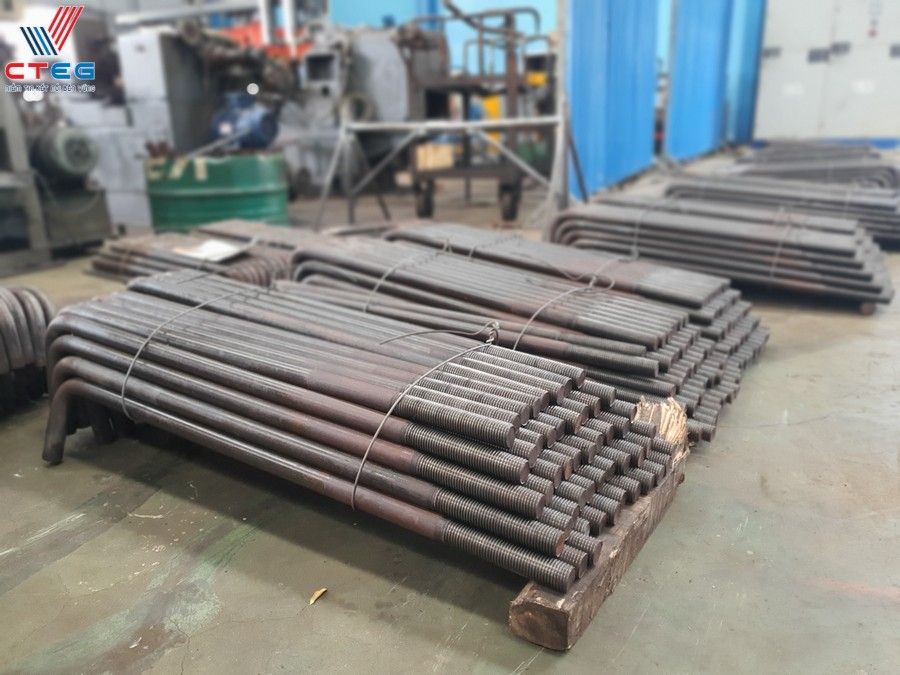

Bu lông neo chữ L là một chi tiết cơ khí có hình dạng giống chữ “L”, một đầu được tiện ren để vặn đai ốc, đầu còn lại được bẻ cong một góc 90 độ. Phần bẻ cong này đóng vai trò như một “chiếc móc”, giúp bu lông bám chặt vào khối bê tông móng, ngăn cản hiện tượng trượt hoặc nhổ lên khi chịu lực kéo. Vai trò then chốt của nó là tạo ra liên kết chân cột vững chắc, truyền tải trọng từ hệ kết cấu thép bên trên xuống hệ thống móng và nền đất bên dưới. Sự ổn định của toàn bộ công trình phụ thuộc rất lớn vào chất lượng và độ chính xác khi lắp đặt loại vật tư này.

Quy cách và thông số kỹ thuật tiêu chuẩn của bu lông neo chữ L

Việc lựa chọn bu lông neo không thể dựa trên cảm tính mà phải tuân thủ nghiêm ngặt các tính toán kỹ thuật. Một bộ bu lông neo không đạt chuẩn về kích thước hay cấp bền sẽ trở thành mắt xích yếu nhất, đe dọa sự an toàn của cả công trình khi chịu tải trọng gió bão hoặc động đất. Do đó, các kỹ sư và nhà thầu cần nắm vững các quy cách tiêu chuẩn được quy định trong TCVN, ASTM hoặc JIS.

Thông số kỹ thuật của bu lông neo chữ L bao gồm nhiều yếu tố: đường kính thân, bước ren, chiều dài tổng, chiều dài phần ren và chiều dài đoạn bẻ móc. Mỗi thông số đều ảnh hưởng trực tiếp đến khả năng chịu lực. Dưới đây, chúng ta sẽ đi sâu vào chi tiết từng yếu tố để đảm bảo bạn có đủ kiến thức lựa chọn sản phẩm phù hợp nhất cho dự án của mình.

Kích thước đường kính, chiều dài ren và chiều dài bẻ móc (L)

Kích thước của bu lông neo chữ L được xác định dựa trên bài toán kết cấu, nhưng chúng thường tuân theo các dải kích thước tiêu chuẩn để thuận tiện cho việc gia công và lắp đặt.

• Đường kính (D): Phổ biến nhất trong các công trình nhà xưởng là từ M12 đến M36. Tuy nhiên, đối với các dự án lớn như trụ điện cao thế hay nhà máy nặng, đường kính có thể lên tới M42, M56, thậm chí M100. Đường kính càng lớn, khả năng chịu lực cắt và lực kéo càng cao.
• Chiều dài ren (S): Đây là phần để vặn đai ốc và long đen. Chiều dài ren phải được tính toán sao cho sau khi đổ bê tông và lắp đặt bản mã chân cột, vẫn còn đủ dư địa để vặn chặt đai ốc (thường dư ra khoảng 2-3 bước ren). Chiều dài ren thông dụng dao động từ 30mm đến 150mm tùy theo yêu cầu thiết kế.
• Chiều dài bẻ móc (A): Phần móc chữ L thường có chiều dài từ 50mm đến 150mm. Đoạn này cực kỳ quan trọng vì nó tạo ra lực ma sát và lực kháng nhổ trong bê tông. Nếu đoạn bẻ móc quá ngắn, bu lông có thể bị tuột khỏi móng khi chịu lực rung lắc mạnh.
• Chiều dài tổng (L): Là tổng chiều dài thân bu lông, quyết định độ sâu chôn trong bê tông. Độ sâu này phải đảm bảo đủ để vùng chịu lực của bê tông không bị phá hoại.

Tiêu chuẩn vật liệu thép và cấp bền phổ biến (4.6, 5.6, 8.8)

Vật liệu chế tạo quyết định trực tiếp đến cấp bền (độ bền kéo và giới hạn chảy) của bu lông. Trong xây dựng dân dụng và công nghiệp, chúng ta thường gặp các mác thép như CT3, SS400, C45, 40Cr. Tương ứng với các mác thép này là các cấp bền khác nhau, được ký hiệu bằng hai chữ số (ví dụ: 4.6, 5.6, 8.8).

Hiểu đúng về cấp bền giúp kỹ sư tránh được việc sử dụng vật liệu yếu cho các vị trí chịu lực lớn, hoặc lãng phí vật liệu cường độ cao cho các hạng mục phụ trợ. Dưới đây là bảng tham khảo các cấp bền phổ biến:

Cấp bền	Vật liệu thép tương ứng (Tham khảo)	Giới hạn bền đứt (MPa)	Giới hạn bền chảy (MPa)	Ứng dụng phổ biến
4.6	SS400, CT3	400	240	Nhà xưởng nhỏ, công trình phụ, tải trọng tĩnh thấp.
5.6	C45	500	300	Nhà thép tiền chế tiêu chuẩn, kết cấu chịu lực trung bình.
6.6	C45 (tôi)	600	360	Các công trình yêu cầu độ cứng cao hơn.
8.8	40Cr, 40X	800	640	Nhà cao tầng, cầu đường, kết cấu chịu tải trọng động lớn.

Lưu ý: Bu lông cấp bền 8.8 thường được chế tạo từ thép hợp kim và phải trải qua quá trình nhiệt luyện để đạt được cơ tính yêu cầu. Việc hàn nhiệt trực tiếp lên thân bu lông 8.8 có thể làm giảm cơ tính của thép, do đó cần hết sức thận trọng khi thi công.

Kỹ năng đọc bản vẽ và chuẩn bị trước khi lắp đặt bu lông neo

Sự thất bại trong thi công thường bắt nguồn từ sự chuẩn bị hời hợt. Trước khi đưa bất kỳ cây bu lông nào vào hố móng, người kỹ sư hiện trường phải thực sự “thấm” bản vẽ thiết kế. Việc đọc sai bản vẽ không chỉ dẫn đến sai lệch vị trí mà còn có thể gây ra những xung đột nghiêm trọng với hệ thống cốt thép chủ của đài móng.

Công tác chuẩn bị kỹ lưỡng là chìa khóa để biến những thông số khô khan trên giấy thành một hệ kết cấu chính xác ngoài thực địa. Giai đoạn này đòi hỏi sự phối hợp chặt chẽ giữa bộ phận trắc đạc và đội ngũ thi công lắp đặt. Mục tiêu là đảm bảo mọi vị trí đặt bu lông đều nằm trong dung sai cho phép (thường là +/- 2mm đối với khoảng cách tim và +/- 5mm đối với cao độ).

Cách đọc bản vẽ kỹ thuật định vị bu lông chữ L

Để đọc bản vẽ định vị bu lông neo chính xác, bạn cần tập trung vào ba yếu tố cốt lõi: hệ lưới trục, cao độ và chi tiết lắp đặt.

1. Xác định hệ lưới trục (Grid Lines): Đây là “xương sống” của công trình. Trên bản vẽ mặt bằng móng, hãy xác định vị trí của cụm bu lông so với các trục định vị (trục X, trục Y). Lưu ý các kích thước lệch tâm (nếu có), vì không phải lúc nào cột cũng nằm chính giữa đài móng.
2. Kiểm tra cao độ (Elevation): Bản vẽ chi tiết sẽ quy định cao độ đỉnh bu lông (Top of Bolt) và cao độ mặt bê tông móng. Bạn cần tính toán chiều dài nhô lên của bu lông sao cho đủ để lắp bản mã (độ dày t), long đen, đai ốc và phần dư ren. Công thức thường dùng: Chiều dài nhô lên = Chiều dày lớp vữa (Grout) + Chiều dày bản mã + Chiều dày long đen + Chiều dày đai ốc + (2~3) bước ren.
3. Hướng của móc chữ L: Bản vẽ thường quy định hướng quay của móc chữ L (quay vào trong hay quay ra ngoài) để tối ưu hóa khả năng chịu lực và tránh va chạm với thép chủ. Hãy chú ý kỹ các ghi chú (Notes) hoặc mặt cắt chi tiết (Section view) để xác định đúng hướng này.

Chuẩn bị thiết bị đo đạc và dụng cụ định vị (Jig)

Sau khi đã nắm vững bản vẽ, bước tiếp theo là chuẩn bị “vũ khí” để chiến đấu. Độ chính xác của việc lắp đặt phụ thuộc hoàn toàn vào chất lượng của thiết bị đo đạc và dụng cụ định vị.

• Máy toàn đạc điện tử (Total Station) hoặc máy kinh vĩ: Dùng để định vị tim trục và kiểm tra góc vuông. Đây là thiết bị bắt buộc để xác định vị trí ban đầu của cụm bu lông.
• Máy thủy bình (Level): Dùng để kiểm soát cao độ đỉnh bu lông, đảm bảo tất cả các đầu bu lông đều nằm trên một mặt phẳng chuẩn hoặc đúng theo thiết kế dốc.
• Dưỡng định vị (Jig): Đây là dụng cụ quan trọng nhất. Jig thường được làm bằng thép hình hoặc thép bản, khoan lỗ chính xác theo bản mã chân cột. Sử dụng Jig giúp cố định nhóm bu lông thành một khối cứng, đảm bảo khoảng cách giữa các bu lông không bị xê dịch trong quá trình đổ bê tông. Tuyệt đối không nên lắp đặt từng cây bu lông rời rạc mà không có dưỡng định vị.

Quy trình lắp đặt bu lông neo chữ L vào hệ thống móng

Đã có bản vẽ, đã có dụng cụ, giờ là lúc chúng ta đi vào phần hành động: Quy trình lắp đặt thực tế. Đây là giai đoạn chuyển hóa từ lý thuyết sang thực tiễn, nơi mà kỹ năng và kinh nghiệm của người thợ được thể hiện rõ nhất. Một quy trình lắp đặt chuẩn không chỉ giúp đảm bảo kỹ thuật mà còn đẩy nhanh tiến độ thi công.

Quy trình này thường được chia thành 3 bước chính, đi từ việc chuẩn bị khung định vị cho đến khi cố định hoàn toàn bu lông vào lồng thép. Việc tuân thủ tuần tự các bước này sẽ giúp giảm thiểu tối đa các rủi ro sai lệch do va chạm trong quá trình thi công cốt thép và đổ bê tông sau này.

Bước 1: Gia công đồ gá và định vị lồng thép móng

Trước khi đưa bu lông xuống hố móng, chúng ta cần tạo ra một “khuôn mẫu” chính xác. Đồ gá (hay dưỡng) thường được gia công từ thép V hoặc thép hộp, hàn thành khung chắc chắn. Trên đồ gá này, các lỗ chờ được khoan chính xác theo kích thước của bản mã chân cột.

Sau khi gia công xong đồ gá, tiến hành lắp dựng lồng thép móng (thép chủ và thép đai) vào vị trí hố móng. Lúc này, cần sử dụng máy toàn đạc để bắn mốc định vị các trục tim cột lên hệ thống ván khuôn hoặc lồng thép. Việc định vị lồng thép móng cần tương đối chính xác, nhưng quan trọng hơn là phải đảm bảo lồng thép được kê kích chắc chắn, không bị rung lắc hay xê dịch. Nếu lồng thép không ổn định, mọi nỗ lực định vị bu lông sau này đều sẽ trở nên vô nghĩa khi bê tông tươi được đổ vào.

Bước 2: Kỹ thuật định vị bu lông trong lồng thép chính xác

Đây là bước đòi hỏi sự tỉ mỉ cao nhất. Các kỹ sư và thợ lành nghề sẽ tiến hành lồng các cây bu lông neo chữ L qua lỗ của dưỡng định vị (Jig).

• Lắp đặt vào dưỡng: Đưa bu lông vào các lỗ trên dưỡng, lắp đai ốc ở cả mặt trên và mặt dưới của dưỡng để kẹp chặt bu lông vào khung. Điều này giúp đảm bảo khoảng cách giữa các bu lông và chiều dài nhô lên được cố định tuyệt đối.
• Đưa cụm bu lông vào vị trí: Cẩu hoặc khiêng toàn bộ cụm (Dưỡng + Bu lông) đặt vào lồng thép móng. Căn chỉnh sao cho tâm của cụm bu lông trùng khít với dấu tim trục đã được trắc đạc đánh dấu.
• Liên kết với hệ thép móng: Sau khi đã căn chỉnh đúng vị trí mặt bằng, tiến hành hàn hoặc buộc chặt chân bu lông (phần móc L) vào thép chủ của dầm móng hoặc đài móng. Lưu ý: Đối với bu lông cường độ cao (8.8 trở lên), hạn chế hàn trực tiếp vào thân bu lông để tránh làm biến đổi cơ tính. Thay vào đó, nên sử dụng thép phụ để kẹp và hàn vào thép phụ đó.
• Kiểm tra phương đứng: Sử dụng nivo (thước thủy) hoặc máy kinh vĩ để kiểm tra độ thẳng đứng của thân bu lông. Bu lông bị nghiêng sẽ gây khó khăn rất lớn khi lắp cột sau này.

Bước 3: Cố định và kiểm tra cao độ trước khi đổ bê tông

Sau khi cụm bu lông đã nằm đúng vị trí, bước cuối cùng trước khi “chốt hạ” là cố định hoàn toàn và kiểm tra cao độ lần cuối (Final Check). Bê tông khi đổ vào sẽ tạo ra áp lực rất lớn và lực xô ngang, có thể đẩy trôi bất kỳ vật thể nào không được neo giữ chắc chắn.

Sử dụng máy thủy bình để đo cao độ đỉnh của từng cây bu lông. Nếu có sai lệch, hãy điều chỉnh bằng cách vặn đai ốc trên/dưới dưỡng định vị. Sau khi cao độ đã chuẩn, hãy hàn cố định chắc chắn khung dưỡng vào hệ thống thép sàn hoặc ván khuôn thành để chống chuyển vị.

Một mẹo nhỏ từ kinh nghiệm thực tế: Hãy hàn thêm các thanh thép chống xiên từ khung dưỡng xuống đáy móng hoặc thành hố móng để tạo thành kết cấu “chân kiềng”. Điều này giúp cụm bu lông đứng vững như “bàn thạch” trước dòng chảy mạnh của bê tông tươi và đầm dùi.

Những lưu ý quan trọng khi thi công và kiểm tra sau đổ bê tông

Đổ bê tông xong chưa phải là hết việc. Giai đoạn ngay sau khi đổ bê tông và quá trình bảo dưỡng đóng vai trò quyết định đến chất lượng bề mặt và khả năng lắp ghép sau này. Nhiều trường hợp bu lông bị lấp kín bởi bê tông, hoặc ren bị hỏng do va đập, khiến công tác lắp dựng kết cấu thép bị đình trệ.

Để tránh tình trạng “mất bò mới lo làm chuồng”, kỹ sư giám sát cần thực hiện nghiêm ngặt quy trình kiểm tra và bảo vệ ngay khi bê tông bắt đầu se mặt. Sự cẩn trọng trong giai đoạn này sẽ tiết kiệm cho bạn hàng ngàn đô la chi phí sửa chữa.

Kiểm tra độ thẳng đứng và khoảng cách tim bu lông

Ngay sau khi quá trình đổ bê tông hoàn tất, khi bê tông vẫn còn ướt (chưa ninh kết hoàn toàn), cần kiểm tra lại ngay lập tức vị trí và độ thẳng đứng của bu lông. Tại sao phải làm ngay? Vì nếu phát hiện sai lệch do quá trình đầm dùi gây ra, bạn vẫn còn cơ hội để nắn chỉnh nhẹ nhàng.

Sử dụng dưỡng kiểm tra hoặc thước dây để đo lại khoảng cách giữa các tim bu lông và khoảng cách giữa các cụm bu lông (bước cột). Kiểm tra độ thẳng đứng bằng nivo. Nếu phát hiện bu lông bị nghiêng hoặc xô lệch quá giới hạn cho phép (thường là > 2mm), cần có biện pháp chỉnh sửa ngay lập tức trước khi bê tông đóng rắn. Tuy nhiên, tuyệt đối không được uốn cong bu lông quá mạnh khi bê tông đã bắt đầu đông cứng, vì điều này sẽ làm phá vỡ liên kết giữa bê tông và thép, làm giảm khả năng chịu lực.

Biện pháp bảo vệ đầu ren và vệ sinh sau thi công

Đầu ren là phần nhạy cảm nhất của bu lông neo. Nếu ren bị dính bê tông chết cứng hoặc bị gỉ sét, việc vặn đai ốc sẽ trở nên cực kỳ khó khăn, thậm chí làm cháy ren.

• Bọc bảo vệ trước khi đổ bê tông: Sử dụng băng dính, nilon hoặc ống nhựa PVC để bọc kín phần ren nhô lên và đai ốc. Việc này ngăn không cho vữa xi măng bám vào khe ren.
• Vệ sinh ngay sau khi đổ: Nếu chẳng may vữa bắn vào, hãy dùng bàn chải sắt hoặc giẻ ướt lau sạch ngay khi vữa còn mềm.
• Bôi mỡ bảo quản: Sau khi bê tông đã khô và tháo dưỡng, hãy bôi một lớp mỡ bò hoặc dầu bảo quản lên phần ren để chống gỉ sét do môi trường ẩm ướt tại công trường, chờ đến ngày lắp dựng kết cấu thép.

So sánh bu lông neo chữ L với các loại J, U, I: Khi nào nên sử dụng?

Ngoài bu lông neo chữ L, trên thị trường còn có các loại phổ biến khác như chữ J, chữ U (U-bolt) và chữ I (bu lông thẳng). Mỗi loại đều có ưu nhược điểm riêng và phù hợp với những ngữ cảnh chịu lực khác nhau. Việc hiểu rõ sự khác biệt này giúp kỹ sư đưa ra giải pháp tối ưu về kinh tế và kỹ thuật.

Dưới đây là bảng so sánh tóm tắt để bạn dễ dàng hình dung:

Loại bu lông	Đặc điểm hình học	Ưu điểm	Khi nào nên sử dụng?
Chữ L (L-bolt)	Một đầu ren, một đầu bẻ móc 90 độ.	Dễ gia công, giá thành hợp lý, khả năng neo giữ tốt nhờ móc ngang.	Phổ biến nhất cho nhà xưởng, chân cột đèn, kết cấu thép dân dụng và công nghiệp.
Chữ J (J-bolt)	Một đầu ren, một đầu bẻ móc câu (móc J).	Tạo lực bám tốt hơn L trong một số trường hợp chịu rung động.	Thường dùng trong neo giữ máy móc, thiết bị có độ rung lớn.
Chữ U (U-bolt)	Hình chữ U, hai đầu đều có ren.	Cố định đường ống hoặc neo giữ vật thể hình trụ cực tốt.	Dùng để định vị đường ống, hệ thống cơ điện, hoặc neo giữ các thanh ngang.
Chữ I (I-bolt)	Thẳng tuột, không bẻ móc (thường dùng với bản mã chặn đáy).	Chịu lực kéo dọc trục rất tốt, dễ thi công lỗ khoan cấy.	Dùng cho các liên kết cần chiều sâu neo lớn hoặc thi công khoan cấy sau (Ramset, Hilti).

Các câu hỏi thường gặp về quy cách và lắp đặt bu lông neo chữ L (FAQ)

1. Bu lông neo chữ L nên dùng mác thép nào là tốt nhất?

Không có loại “tốt nhất” cho mọi trường hợp, chỉ có loại “phù hợp nhất”. Với công trình nhà xưởng thông thường, mác thép C45 (cấp bền 5.6) là lựa chọn cân bằng giữa chi phí và khả năng chịu lực. Với công trình chịu tải trọng lớn, cần dùng thép hợp kim 40Cr (cấp bền 8.8). Hãy tuân theo chỉ định của kỹ sư thiết kế.

2. Sai số cho phép khi lắp đặt bu lông neo là bao nhiêu?

Theo tiêu chuẩn TCVN và thực tế thi công, sai số cho phép về vị trí tim (mặt bằng) thường là ±2mm. Sai số về cao độ đỉnh bu lông là +20mm / -0mm (thà cao hơn một chút còn hơn bị hụt). Độ thẳng đứng không được nghiêng quá 1/50 chiều dài nhô lên.

3. Có nên hàn bu lông neo vào thép chủ của móng không?

Có thể hàn để cố định vị trí, nhưng cần lưu ý: Với bu lông cấp bền thấp (4.6, 5.6), việc hàn ít ảnh hưởng. Nhưng với bu lông cường độ cao (8.8), nhiệt độ hàn có thể làm giảm độ bền của thép đã tôi luyện. Tốt nhất nên hàn vào thép đai phụ hoặc dùng dây kẽm buộc chặt.

4. Chiều dài đoạn bẻ móc của bu lông chữ L có tác dụng gì?

Đoạn bẻ móc (thường từ 50-100mm) có tác dụng tạo lực ma sát và lực kháng nhổ cơ học, giúp bu lông bám chặt vào bê tông. Nếu không có đoạn này, bu lông rất dễ bị tuột ra khi chịu lực kéo căng.

Kết luận

Bu lông neo chữ L tuy là một chi tiết nhỏ nhưng lại gánh vác trọng trách lớn lao trong việc đảm bảo sự an toàn và bền vững cho toàn bộ công trình. Từ việc hiểu rõ quy cách, lựa chọn vật liệu đúng chuẩn đến việc tuân thủ quy trình lắp đặt và kiểm tra nghiêm ngặt, mỗi bước đều đòi hỏi sự chuyên nghiệp và tỉ mỉ.

Hy vọng qua bài viết này, các kỹ sư và nhà thầu đã có thêm những kiến thức thực tiễn và kinh nghiệm quý báu để áp dụng vào dự án của mình. Hãy nhớ rằng, sự chuẩn bị kỹ lưỡng và tuân thủ kỹ thuật ngay từ đầu sẽ giúp bạn tránh được những rủi ro tốn kém và kiến tạo nên những công trình vững chắc với thời gian.
