Những điều cần biết về kích thước bulong neo M14 trong kết cấu thép

Bulong neo M14 là gì? Vai trò quan trọng trong hệ thống kết cấu thép

Trong thi công xây dựng và lắp dựng nhà thép tiền chế, việc lựa chọn vật tư liên kết thường đối mặt với một thực trạng phổ biến: các kỹ sư thường có xu hướng chọn các kích thước lớn như M16, M20 để đảm bảo an toàn, đôi khi dẫn đến sự lãng phí không cần thiết cho các hạng mục chịu tải trọng nhỏ. Đây chính là “điểm đau” về tối ưu chi phí mà nhiều chủ đầu tư gặp phải. Bulong neo M14 (hay còn gọi là bu lông móng M14) chính là giải pháp kỹ thuật giúp cân bằng giữa khả năng chịu lực và hiệu quả kinh tế.

Bulong neo M14 là chi tiết cơ khí có đường kính thân ren là 14mm, được sử dụng để neo giữ chân cột thép, máy móc hoặc các kết cấu phụ trợ vào nền bê tông cốt thép. Mặc dù có kích thước nhỏ hơn so với các dòng phổ thông như M16 hay M24, nhưng M14 đóng vai trò cực kỳ quan trọng trong việc liên kết các cấu kiện phụ, hệ giằng, chân cột đèn chiếu sáng, hoặc các nhà xưởng quy mô nhỏ. Tại Cường Thịnh (CTEG), chúng tôi hiểu rằng một hệ thống kết cấu thép vững chắc không chỉ đến từ những trụ chính khổng lồ mà còn từ sự liên kết đồng bộ, chính xác của từng chi tiết nhỏ như bulong neo M14. Việc sử dụng đúng loại bulong này giúp đảm bảo tính ổn định của công trình mà không gây lãng phí ngân sách đầu tư.

Chi tiết bảng tra kích thước tiêu chuẩn của bulong neo M14

Một trong những khó khăn lớn nhất của kỹ sư thiết kế và đội ngũ thi công là thiếu các dữ liệu chuẩn xác về quy cách gia công của bulong neo M14, dẫn đến tình trạng đặt hàng sai lệch, gây chậm tiến độ lắp dựng. Để giải quyết vấn đề này, CTEG cung cấp hệ thống bảng tra kích thước tiêu chuẩn, giúp quý khách hàng dễ dàng hình dung và lựa chọn thông số phù hợp nhất cho bản vẽ kỹ thuật của mình.

Bulong neo M14 thường được gia công từ thép tròn trơn hoặc thép vằn, với một đầu được tiện ren và đầu còn lại được bẻ cong theo các hình dáng khác nhau để tăng khả năng neo giữ trong bê tông. Dưới đây là chi tiết các quy cách phổ biến nhất.

Kích thước bulong neo M14 kiểu J và L: Thông số bẻ đầu phổ biến

Kiểu J và L là hai hình dạng thông dụng nhất của bulong neo M14, được ứng dụng rộng rãi nhờ khả năng thi công dễ dàng và độ bám dính tốt trong bê tông. Việc nắm rõ thông số bẻ đầu là cực kỳ quan trọng để tránh xung đột với cốt thép trong đài móng.

Dưới đây là bảng thông số tham khảo cho Bulong neo M14 kiểu J và L:

Quy cách	Đường kính (d)	Bước ren (P)	Chiều dài tổng (L)	Chiều dài ren (b)	Độ bẻ cong (a)
M14 x 300	14mm	2.0mm	300mm	100mm	40 – 50mm
M14 x 400	14mm	2.0mm	400mm	100mm	40 – 50mm
M14 x 500	14mm	2.0mm	500mm	120mm	40 – 50mm
M14 x 600	14mm	2.0mm	600mm	120mm	40 – 50mm

Lưu ý: Chiều dài ren (b) và độ bẻ cong (a) có thể được CTEG gia công tùy chỉnh theo yêu cầu cụ thể của từng bản vẽ thiết kế để đảm bảo khả năng chịu lực tối ưu nhất.

Quy cách bulong neo M14 kiểu LA và JA cho các liên kết đặc thù

Trong một số trường hợp đặc biệt, khi không gian lắp đặt hạn chế hoặc yêu cầu kỹ thuật về độ neo giữ thay đổi, các kỹ sư sẽ chuyển sang sử dụng kiểu LA hoặc JA. Đây là các biến thể giúp tối ưu hóa vị trí đặt bulong trong lồng thép.

• Kiểu JA: Tương tự như kiểu J nhưng phần móc câu được bẻ cong một góc khác hoặc có tỷ lệ chiều dài móc thay đổi để né thép chủ.
• Kiểu LA: Là biến thể của kiểu L, thường được dùng khi cần định vị bulong neo vào các góc hẹp của móng.

Đối với M14, các kiểu này tuy ít phổ biến hơn nhưng vẫn được CTEG sản xuất với độ chính xác cao. Chiều dài phần bẻ móc của JA và LA thường dao động từ 35mm đến 45mm tùy thuộc vào chiều sâu chôn và mác bê tông sử dụng, đảm bảo không bị tuột khi chịu lực nhổ.

Dung sai kích thước và tiêu chuẩn ren (TCVN, DIN, ASTM)

Sự an toàn của công trình phụ thuộc rất lớn vào độ chính xác của vật tư. Một con bulong neo M14 nếu gia công với dung sai quá lớn sẽ dẫn đến việc lắp đai ốc bị lỏng lẻo hoặc không vừa, gây gián đoạn thi công nghiêm trọng. Tại CTEG, chúng tôi kiểm soát chặt chẽ các tiêu chuẩn sau:

• Tiêu chuẩn ren: Tuân thủ theo TCVN 1916:1995 hoặc DIN 13 (ren hệ mét) với bước ren tiêu chuẩn là 2.0mm cho M14.
• Dung sai kích thước: Áp dụng theo TCVN hoặc ISO 4759-1. Dung sai đường kính thân thường nằm trong khoảng cho phép để đảm bảo lắp vừa lỗ đế cột.
• Tiêu chuẩn vật liệu: Thép dùng để chế tạo phải đạt các tiêu chuẩn như JIS G3101 (SS400), ASTM A36 hoặc các mác thép cường độ cao hơn tùy theo cấp bền yêu cầu.

Tại sao bulong neo M14 ít phổ biến hơn M16 nhưng vẫn giữ vai trò thiết yếu?

Trong thực tế ngành kết cấu thép, chúng ta thường thấy sự thống trị của các size bulong như M16, M20, M24. Điều này khiến nhiều người lầm tưởng rằng M14 là kích thước “lỡ cỡ” và ít được quan tâm. Tuy nhiên, tư duy này có thể dẫn đến việc thiết kế thừa tải, gây lãng phí ngân sách cho chủ đầu tư. Vậy khi nào M14 là sự lựa chọn hoàn hảo?

Sự chuyển dịch từ trạng thái “bỏ qua M14” sang “tận dụng M14” mang lại hiệu quả kinh tế rõ rệt. Bulong neo M14 giữ vai trò thiết yếu trong các hạng mục không yêu cầu lực kéo quá lớn nhưng cần số lượng điểm neo nhiều để định vị. Ví dụ điển hình bao gồm:

• Hệ thống cột đèn chiếu sáng: Các trụ đèn đường, đèn sân vườn thường sử dụng M14 vì tải trọng gió và trọng lượng bản thân cột không quá lớn.
• Nhà xưởng khẩu độ nhỏ: Các công trình nhà kho, mái che, nhà để xe có khẩu độ nhỏ thường dùng M14 để neo chân cột, vừa đủ khả năng chịu lực vừa tiết kiệm chi phí vật liệu so với M16.
• Liên kết cấu kiện phụ: Neo giữ các hệ thống thang máy, máy móc dây chuyền sản xuất tải trọng nhẹ vào nền nhà xưởng.

Việc sử dụng M14 thay vì M16 trong các trường hợp này có thể tiết kiệm từ 15-20% chi phí vật tư cho hạng mục bulong neo, một con số đáng kể trong các dự án có quy mô diện tích lớn.

Thông số kỹ thuật và cấp bền của bulong neo M14 tại CTEG

Để chuyển hóa từ bản vẽ thiết kế sang thực tế công trình an toàn, việc hiểu rõ thông số kỹ thuật và cấp bền là điều kiện tiên quyết. Tại CTEG, chúng tôi không chỉ cung cấp sản phẩm mà còn cung cấp giải pháp kỹ thuật, đảm bảo mỗi con bulong neo M14 xuất xưởng đều đáp ứng đúng yêu cầu khắt khe của dự án.

Lựa chọn cấp bền phù hợp: Từ 4.6, 5.6 đến cường độ cao 8.8

Cấp bền của bulong neo quyết định khả năng chịu lực kéo và lực cắt của liên kết. Đối với M14, CTEG cung cấp đa dạng các cấp bền để phù hợp với từng loại tải trọng:

• Cấp bền 4.6 và 5.6: Đây là loại phổ biến nhất cho M14, thường được chế tạo từ thép cacbon thấp như SS400, CT3.
  • Ứng dụng: Dùng cho các công trình phụ trợ, cột đèn, nhà xưởng nhỏ, nơi lực kéo không quá lớn.
  • Đặc điểm: Có độ dẻo cao, dễ uốn, giá thành hợp lý.
• Cấp bền 6.6 và 8.8 (Cường độ cao): Được chế tạo từ thép cacbon trung bình hoặc thép hợp kim (như C45, 40Cr) và trải qua quá trình tôi, ram để đạt cơ tính cao.
  • Ứng dụng: Dùng cho các liên kết chịu tải trọng động, rung lắc hoặc yêu cầu lực xiết lớn.
  • Lưu ý: Với M14 cấp bền 8.8, giới hạn bền đứt tối thiểu đạt 800 MPa, đảm bảo an toàn tuyệt đối cho các kết cấu quan trọng.

Vật liệu chế tạo và giải pháp xử lý bề mặt (Mạ kẽm nhúng nóng, điện phân)

Môi trường làm việc của bulong neo thường nằm ở phần chân móng, nơi có độ ẩm cao và nguy cơ ăn mòn lớn. Do đó, giải pháp xử lý bề mặt là yếu tố then chốt để gia tăng tuổi thọ công trình. CTEG cung cấp các tùy chọn sau cho bulong neo M14:

• Hàng đen (Mộc): Thường dùng cho phần chôn trong bê tông hoặc các công trình trong nhà khô ráo, sau đó sơn phủ bảo vệ phần lộ thiên.
• Mạ kẽm điện phân (Xi trắng): Tạo lớp bảo vệ sáng bóng, chống gỉ sét tốt trong môi trường bình thường, đảm bảo tính thẩm mỹ.
• Mạ kẽm nhúng nóng: Đây là thế mạnh của CTEG. Lớp kẽm dày bám chắc vào bề mặt thép, bảo vệ bulong khỏi sự ăn mòn của môi trường biển, axit hoặc độ ẩm cao. Đây là lựa chọn tối ưu cho các dự án ngoài trời như cột đèn, trạm biến áp.

Hướng dẫn cách tính chiều dài và độ sâu chôn bulong neo M14 an toàn

Một trong những câu hỏi thường gặp nhất gửi về bộ phận kỹ thuật của CTEG là: “Làm sao tính được chiều dài bulong neo M14 cho đúng?”. Việc tính toán sai chiều dài có thể dẫn đến hai hậu quả: hoặc quá ngắn không đủ để lắp đai ốc và long đen, hoặc quá dài gây lãng phí và vướng víu khi lắp dựng.

Công thức tổng quát để tính chiều dài Bulong neo (L) như sau:

L = L1 + L2 + L3 + L4

Trong đó:

• L1 (Chiều sâu chôn): Phần bulong nằm trong bê tông. Theo kinh nghiệm thi công và tiêu chuẩn, chiều sâu này thường khoảng 20d đến 30d (với d=14mm, L1 khoảng 280mm – 420mm) để đảm bảo lực ma sát và lực dính kết.
• L2 (Chiều dày lớp vữa rót – Grout): Khoảng cách giữa mặt móng bê tông và mặt dưới bản mã, thường từ 30mm – 50mm.
• L3 (Chiều dày bản mã): Tùy thuộc thiết kế cột, thường từ 10mm – 20mm đối với các kết cấu dùng M14.
• L4 (Phần nhô lên): Bao gồm chiều dày đai ốc (khoảng 11-12mm cho M14), long đen phẳng, long đen vênh và phần ren dư ra để an toàn (thường dư 2-3 bước ren). Tổng L4 thường lấy khoảng 40mm – 50mm.

Ví dụ: Nếu chôn sâu 300mm, lớp grout 30mm, bản mã 16mm. Tổng chiều dài cần thiết L = 300 + 30 + 16 + 50 = 396mm. Vậy nên chọn quy cách M14 x 400mm là phù hợp nhất.

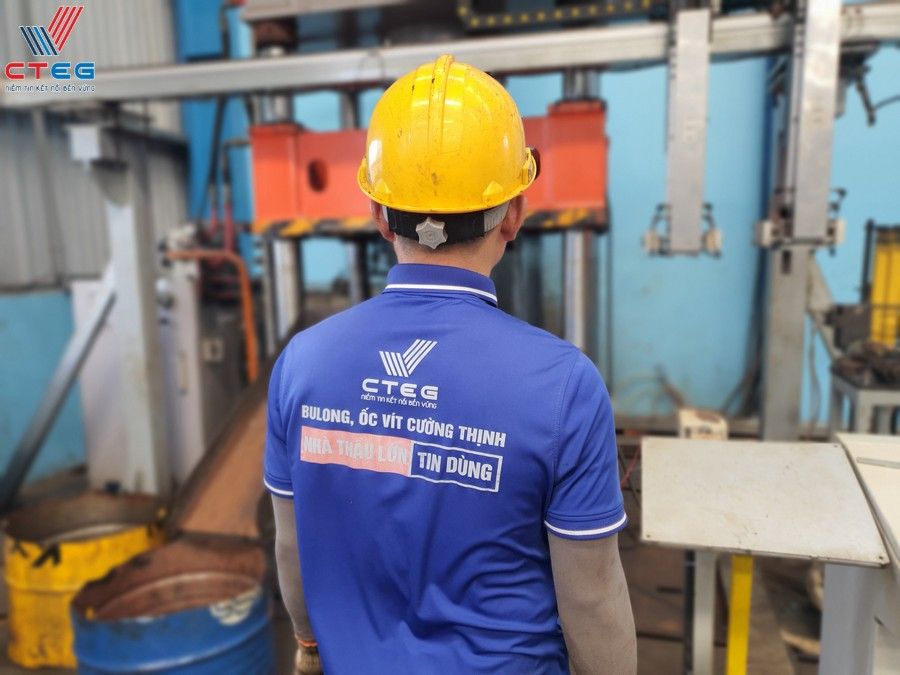

Quy trình gia công bulong neo M14 chuyên nghiệp tại nhà máy Xuyên Á của CTEG

Để biến những thanh thép thô thành những sản phẩm bulong neo M14 chất lượng cao, CTEG áp dụng một quy trình sản xuất nghiêm ngặt tại nhà máy tọa lạc ở KCN Xuyên Á, Long An. Đây là nơi chúng tôi hiện thực hóa cam kết “Chất lượng – Uy tín – Tận tâm” của mình, giúp khách hàng chuyển từ trạng thái lo lắng về chất lượng vật tư sang hoàn toàn yên tâm khi nghiệm thu công trình.

Ứng dụng hệ thống ERP trong quản lý sản xuất và chất lượng

Khác biệt hoàn toàn với các xưởng gia công nhỏ lẻ, CTEG tiên phong ứng dụng hệ thống ERP (Enterprise Resource Planning) vào quản lý sản xuất. Hệ thống này cho phép chúng tôi:

• Theo dõi thời gian thực tiến độ của từng đơn hàng bulong neo M14, từ khâu cắt phôi, tiện ren, bẻ hình đến xử lý bề mặt.
• Kiểm soát chặt chẽ nguồn nguyên liệu đầu vào, đảm bảo đúng mác thép yêu cầu (SS400, C45…).
• Truy xuất nguồn gốc sản phẩm dễ dàng, giúp khách hàng an tâm tuyệt đối về tính minh bạch của vật tư.

Cam kết chất lượng với đầy đủ chứng chỉ CO/CQ và kết quả thí nghiệm

Uy tín của CTEG đã được khẳng định qua các dự án trọng điểm quốc gia như Sân bay Long Thành hay nhà máy LEGO. Đối với dòng sản phẩm bulong neo M14, dù là đơn hàng nhỏ hay lớn, chúng tôi đều cam kết:

• Cung cấp đầy đủ CO/CQ: Chứng nhận xuất xứ và chất lượng nguyên liệu thép đầu vào.
• Chứng chỉ xuất xưởng: Xác nhận quy cách, số lượng và tiêu chuẩn sản xuất của lô hàng.
• Kết quả thí nghiệm (Test Report): Theo yêu cầu của khách hàng, chúng tôi sẽ tiến hành kéo thử tải tại các trung tâm kiểm định độc lập (như Quatest 3) để chứng minh giới hạn bền và giới hạn chảy của bulong đạt chuẩn thiết kế.

Những lỗi thường gặp khi lựa chọn và thi công bulong neo M14

Dù đã có bản vẽ và vật tư tốt, nhưng quá trình thi công thực tế vẫn tiềm ẩn nhiều rủi ro nếu không cẩn trọng. Dưới đây là những lỗi phổ biến mà các nhà thầu cần tránh để đảm bảo chất lượng liên kết:

• Chọn sai cấp bền: Nhiều trường hợp thiết kế yêu cầu cấp bền 8.8 nhưng nhà thầu lại mua nhầm cấp bền 4.6 do không kiểm tra kỹ ký hiệu hoặc ham rẻ. Điều này cực kỳ nguy hiểm vì khả năng chịu lực giảm đi gần một nửa.
• Định vị sai tim cốt: Bulong neo M14 có đường kính nhỏ, nếu định vị không chính xác bằng dưỡng (bản mã định vị) thì khi đổ bê tông rất dễ bị xô lệch, dẫn đến việc không lắp được chân cột sau này.
• Bảo quản ren không tốt: Trong quá trình đổ bê tông, nếu không bọc bảo vệ phần ren nhô lên, vữa xi măng sẽ bám vào làm hỏng bước ren, gây khó khăn hoặc không thể vặn đai ốc.
• Chiều dài ren không đủ: Đặt hàng chiều dài ren (b) quá ngắn, dẫn đến khi lắp bản mã và long đen vào thì không còn đủ ren để xiết chặt đai ốc.

Câu hỏi thường gặp về kích thước bulong neo M14 (FAQ)

Bulong neo M14 có thể chịu được lực kéo bao nhiêu?

Khả năng chịu lực phụ thuộc vào cấp bền. Ví dụ, M14 cấp bền 5.6 có giới hạn bền đứt khoảng 500 MPa, chịu lực kéo đứt khoảng 5-6 tấn. Cấp bền 8.8 có thể chịu lực cao hơn đáng kể. Cần tính toán cụ thể dựa trên tiết diện chịu lực.

CTEG có nhận gia công bulong neo M14 theo chiều dài yêu cầu không?

Có. CTEG chuyên gia công theo bản vẽ. Chúng tôi có thể sản xuất M14 với mọi chiều dài từ 200mm đến 3000mm, chiều dài ren và quy cách bẻ đầu tùy chỉnh theo yêu cầu dự án.

Nên dùng M14 mạ kẽm hay hàng đen cho chân cột nhà xưởng?

Phần chôn trong bê tông có thể dùng hàng đen. Tuy nhiên, phần ren nhô lên tiếp xúc với môi trường nên được mạ kẽm (điện phân hoặc nhúng nóng) để chống gỉ sét, đảm bảo độ bền lâu dài cho công trình.

Kết luận: Lựa chọn giải pháp bulong neo M14 tối ưu cho công trình

Bulong neo M14 tuy nhỏ nhưng đóng vai trò không thể thay thế trong việc tối ưu hóa chi phí và đảm bảo an toàn cho các kết cấu thép vừa và nhỏ. Việc hiểu rõ kích thước, cấp bền và lựa chọn nhà cung cấp uy tín là chìa khóa để thành công cho mọi dự án.

Với kinh nghiệm từ năm 2011 và hệ thống nhà máy hiện đại, CTEG tự tin mang đến giải pháp bulong neo M14 chất lượng cao, đáp ứng mọi tiêu chuẩn khắt khe nhất. Hãy liên hệ ngay với chúng tôi để được tư vấn kỹ thuật và nhận báo giá tốt nhất cho công trình của bạn.
