Kinh nghiệm lựa chọn bulong neo M24, M27 và M30 cho nhà xưởng tiền chế: Giải pháp tối ưu từ chuyên gia CTEG

Tầm quan trọng của bulong neo M24, M27 và M30 trong kết cấu nhà xưởng tiền chế

Trong lĩnh vực xây dựng nhà xưởng tiền chế (Pre-engineered Buildings – PEB), hệ thống móng và bu lông neo (anchor bolts) đóng vai trò như “bộ rễ” quyết định sự sinh tồn của cả công trình. Bạn có thể sở hữu một hệ khung kèo thép được thiết kế tinh xảo, nhưng nếu liên kết tại chân cột không đảm bảo, mọi tính toán về khả năng chịu lực đều trở nên vô nghĩa trước các tác động của gió bão hay rung chấn.

Thực tế cho thấy, một trong những “nỗi đau” lớn nhất của các chủ đầu tư và nhà thầu không phải nằm ở phần kết cấu thân, mà là những sự cố nứt vỡ bê tông móng hoặc trượt chân cột do lựa chọn sai quy cách bu lông neo. Đối với các nhà xưởng quy mô trung bình đến lớn, các size M24, M27 và M30 được xem là “xương sống” của hệ liên kết. Chúng không chỉ đơn thuần là chi tiết nối, mà là bộ phận chịu trách nhiệm truyền toàn bộ tải trọng tĩnh (trọng lượng nhà) và tải trọng động (cầu trục, gió, động đất) từ cột thép xuống hệ thống móng bê tông cốt thép.

Việc xem nhẹ tầm quan trọng của các size bu lông này, hoặc lựa chọn sai cấp bền, sai chiều dài chôn, có thể dẫn đến những hậu quả thảm khốc: từ việc công trình bị nghiêng, biến dạng cho đến sụp đổ hoàn toàn khi gặp tải trọng cực hạn. Do đó, việc hiểu rõ và lựa chọn chính xác bulong neo M24, M27, M30 không chỉ là yêu cầu kỹ thuật, mà là trách nhiệm về an toàn và kinh tế cho cả vòng đời dự án.

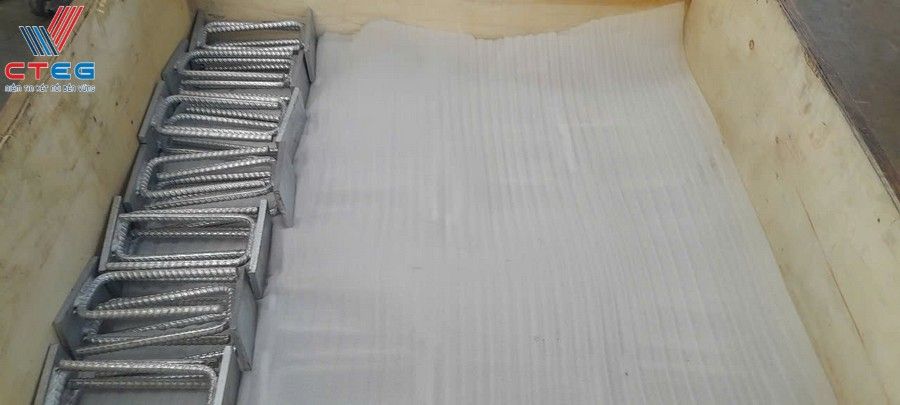

Đặc tính kỹ thuật chi tiết của bulong neo M24, M27 và M30

Để giải quyết bài toán an toàn cho kết cấu, trước hết các kỹ sư và nhà thầu cần nắm vững các đặc tính kỹ thuật cốt lõi của dòng vật tư này. Sự khác biệt giữa một công trình bền vững và một công trình tiềm ẩn rủi ro thường nằm ở những thông số kỹ thuật chi tiết mà đôi khi bị bỏ qua trong quá trình mua hàng.

Thông số kích thước và khả năng chịu tải định mức theo tiêu chuẩn TCVN và DIN

Bulong neo M24, M27 và M30 tại Việt Nam thường được gia công dựa trên sự kết hợp giữa các tiêu chuẩn quốc tế như DIN (Đức) và tiêu chuẩn trong nước TCVN. Điều này đảm bảo tính tương thích cao với các bản mã chân cột thông dụng.

Về mặt chịu tải, khả năng làm việc của bu lông phụ thuộc trực tiếp vào đường kính danh nghĩa và diện tích tiết diện chịu lực (Stress Area). Ví dụ, bu lông M24 có diện tích chịu lực khoảng 353mm², trong khi M30 lên tới 561mm². Sự chênh lệch này tạo ra khả năng chịu lực kéo đứt (Tensile Strength) và giới hạn chảy (Yield Strength) hoàn toàn khác biệt. Một sai lầm phổ biến là đánh đồng khả năng chịu tải chỉ dựa trên đường kính mà bỏ qua bước ren và dung sai chế tạo. Tại CTEG, chúng tôi luôn khuyến cáo khách hàng kiểm tra kỹ bảng test lực kéo thực tế đi kèm chứng chỉ xuất xưởng (CO/CQ) để đảm bảo thông số lý thuyết khớp với thực tế sản xuất.

Các kiểu dáng phổ biến: Bulong neo chữ L, J, LA và JA trong liên kết móng

Hình dáng của bu lông neo không phải là yếu tố thẩm mỹ, mà là yếu tố kỹ thuật quyết định cơ chế neo giữ trong bê tông. Tùy thuộc vào thiết kế của đài móng và mật độ cốt thép, kỹ sư sẽ chỉ định loại phù hợp:

• Bulong neo chữ L: Đây là dạng phổ biến nhất cho nhà xưởng tiền chế thông thường. Phần bẻ góc chữ L giúp tạo lực ma sát và lực chống nhổ, phù hợp với các móng có chiều sâu vừa phải.

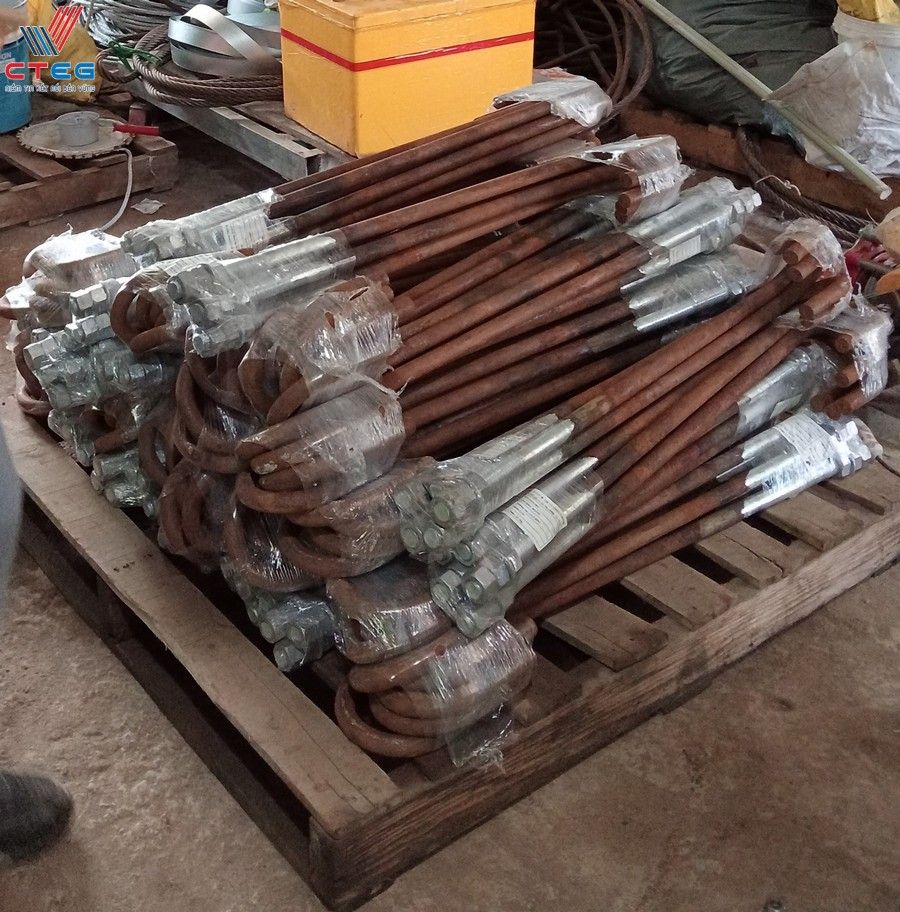

• Bulong neo chữ J: Thường được sử dụng khi cần tăng chiều dài neo nhưng bị hạn chế về không gian phương ngang. Tuy nhiên, cần lưu ý việc thi công luồn thép móng sẽ khó khăn hơn so với chữ L.
• Bulong neo kiểu LA và JA: Đây là các biến thể có thêm phần neo ngang hoặc bẻ móc phức tạp hơn, thường dùng trong các kết cấu chịu rung động lớn hoặc móng trụ điện, nơi yêu cầu độ bám dính bê tông cực cao để chống lại lực nhổ bật đột ngột.

Bảng tra quy cách bulong neo móng M24, M27, M30 tiêu chuẩn

Dưới đây là bảng thông số kỹ thuật tham khảo cho các quy cách phổ biến thường được gia công tại nhà máy CTEG:

Đường kính (mm)	Bước ren (mm)	Chiều dài tổng (mm)	Chiều dài ren (mm)	Đai ốc (Nut) tương thích
M24	3.0	500 – 1500	100 – 150	M24 (s=36mm)
M27	3.0	600 – 1800	100 – 150	M27 (s=41mm)
M30	3.5	700 – 2000	120 – 180	M30 (s=46mm)

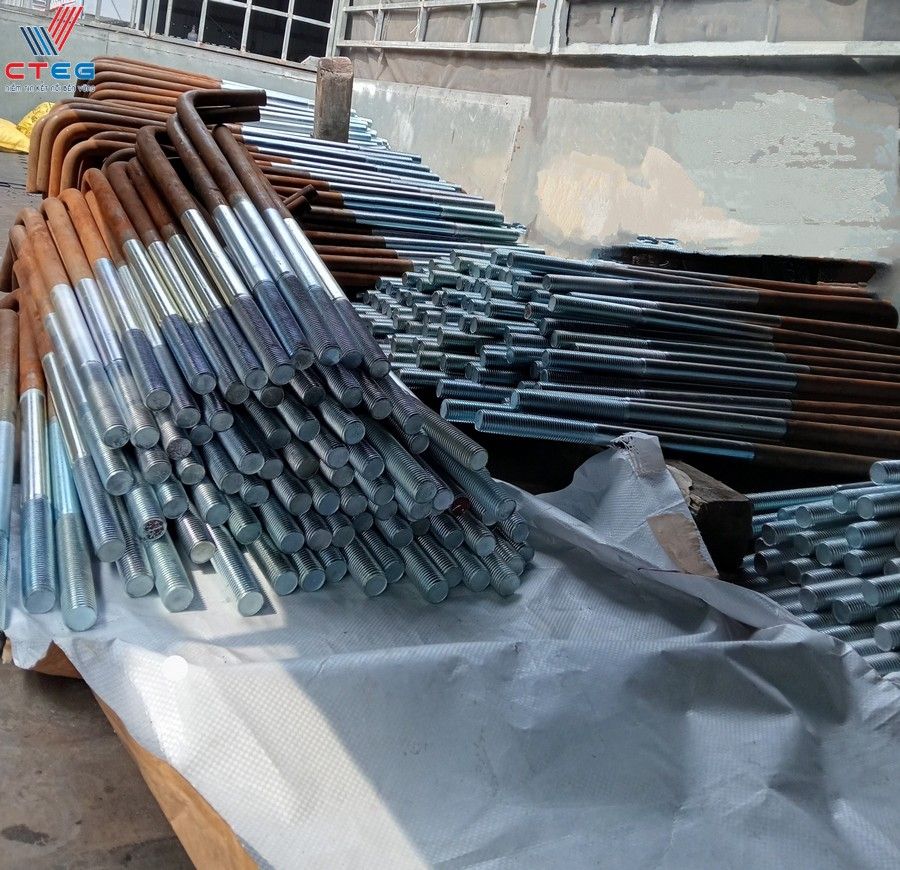

Kinh nghiệm lựa chọn cấp bền 4.6, 5.6 hay 8.8 cho khung kèo thép

Một trong những vấn đề gây tranh cãi và bối rối nhất cho các đơn vị thu mua vật tư là việc lựa chọn cấp bền. “Tại sao bản vẽ yêu cầu 8.8 mà nhà cung cấp lại báo giá 5.6?”, hoặc “Liệu dùng 4.6 có đủ an toàn không?”. Việc lựa chọn sai cấp bền giống như việc bạn đặt một động cơ xe máy vào trong một chiếc xe tải hạng nặng – nó có thể chạy được một đoạn ngắn, nhưng sẽ sụp đổ khi chịu tải trọng thực tế.

Cấp bền của bu lông neo được ký hiệu bằng hai chữ số (ví dụ: 5.6, 8.8). Số đầu nhân với 100 cho ta giới hạn bền đứt (MPa), và tích của hai số nhân với 10 cho ta giới hạn bền chảy (MPa). Sự khác biệt giữa các con số này là ranh giới giữa sự an toàn và thảm họa.

Khi nào nên sử dụng bulong neo cấp bền thường (4.6, 5.6)?

Bulong neo cấp bền 4.6 và 5.6 được chế tạo từ các mác thép cacbon thấp hoặc trung bình như SS400, CT3, C45 (ở trạng thái thường). Đặc điểm của chúng là độ dẻo cao, dễ gia công uốn bẻ mà không bị nứt, và giá thành tương đối “mềm”.

Bạn nên sử dụng loại cấp bền này cho:

• Nhà xưởng quy mô nhỏ và vừa: Các công trình có khẩu độ (nhịp) nhỏ dưới 20m, chiều cao cột thấp.
• Hạng mục phụ trợ: Nhà xe, nhà kho chứa hàng nhẹ, các cấu kiện không chịu tải trọng động lớn.
• Môi trường tĩnh: Nơi mà lực tác động chủ yếu là trọng lực tĩnh của kết cấu, ít chịu ảnh hưởng của gió bão mạnh hoặc rung chấn máy móc.

Tuy nhiên, cần lưu ý rằng dù là cấp bền thường, phôi thép đầu vào vẫn phải đảm bảo các chỉ số cơ lý tính ổn định. Tại CTEG, ngay cả dòng hàng 4.6, 5.6 cũng được kiểm soát chặt chẽ để tránh tình trạng thép non, không đạt lực kéo tối thiểu.

Tại sao nhà xưởng nhịp lớn ưu tiên bulong neo cường độ cao 8.8?

Khi bước sang phân khúc nhà xưởng công nghiệp nặng, nhà máy thép tiền chế nhịp lớn (trên 30m), hoặc các công trình có lắp đặt cầu trục (crane), câu chuyện hoàn toàn thay đổi. Lúc này, chân cột phải chịu những momen uốn và lực nhổ cực lớn.

Bulong neo cấp bền 8.8 (được chế tạo từ thép hợp kim hoặc thép cacbon chất lượng cao qua tôi luyện) trở thành yêu cầu bắt buộc vì:

• Khả năng chịu tải vượt trội: Giới hạn bền đứt lên tới 800 MPa và giới hạn chảy 640 MPa, cao gấp gần đôi so với cấp bền 4.6. Điều này cho phép giảm số lượng bu lông hoặc đường kính bu lông mà vẫn đảm bảo lực liên kết.
• Chống lại tải trọng động: Trong các nhà xưởng có cầu trục hoạt động, rung động liên tục có thể làm mỏi kim loại. Thép cấp bền 8.8 có khả năng chịu mỏi tốt hơn, đảm bảo liên kết không bị lỏng lẻo theo thời gian.
• An toàn trước gió bão: Đối với nhà xưởng cao tầng hoặc ở vùng gió lớn, lực nhổ tại chân cột là rất lớn. Chỉ có bu lông cường độ cao mới đủ sức “ghìm” công trình lại trước sức tàn phá của thiên nhiên.

Mối liên hệ giữa cấp bền vật liệu và độ an toàn của hệ thống móng

Cấp bền không chỉ là con số trên giấy tờ. Nó liên quan mật thiết đến hệ số an toàn của công trình. Sử dụng bu lông cấp bền thấp hơn thiết kế để tiết kiệm chi phí là một hành động “tự sát” về mặt kỹ thuật. Khi bu lông bị kéo quá giới hạn chảy (mà cấp bền thấp sẽ đạt tới ngưỡng này sớm hơn), nó sẽ bị giãn dài không hồi phục, dẫn đến lỏng liên kết, nghiêng cột và cuối cùng là phá hoại kết cấu. Ngược lại, sử dụng đúng cấp bền 8.8 cho các vị trí trọng yếu là khoản đầu tư bảo hiểm rẻ nhất cho sự vững chãi của toàn bộ nhà xưởng.

Giải pháp tối ưu chi phí vật tư tại xưởng sản xuất CTEG Đông Thạnh

Sau khi đã xác định được quy cách và cấp bền, bài toán tiếp theo mà các nhà thầu phải đối mặt là: “Làm sao để mua được hàng đúng chất lượng với chi phí tối ưu nhất?”. Thị trường vật tư liên kết hiện nay thượng vàng hạ cám, việc mua qua các đơn vị thương mại trung gian thường khiến giá thành bị đội lên 15-20%, chưa kể rủi ro về tiến độ giao hàng.

CTEG mang đến lời giải cho bài toán này bằng mô hình “Từ nhà máy đến công trình”. Với vị thế là nhà sản xuất trực tiếp, chúng tôi kiểm soát toàn bộ chuỗi giá trị từ phôi thép đến thành phẩm.

Quy trình gia công chuyên sâu theo bản vẽ kỹ thuật tại nhà máy Xuyên Á

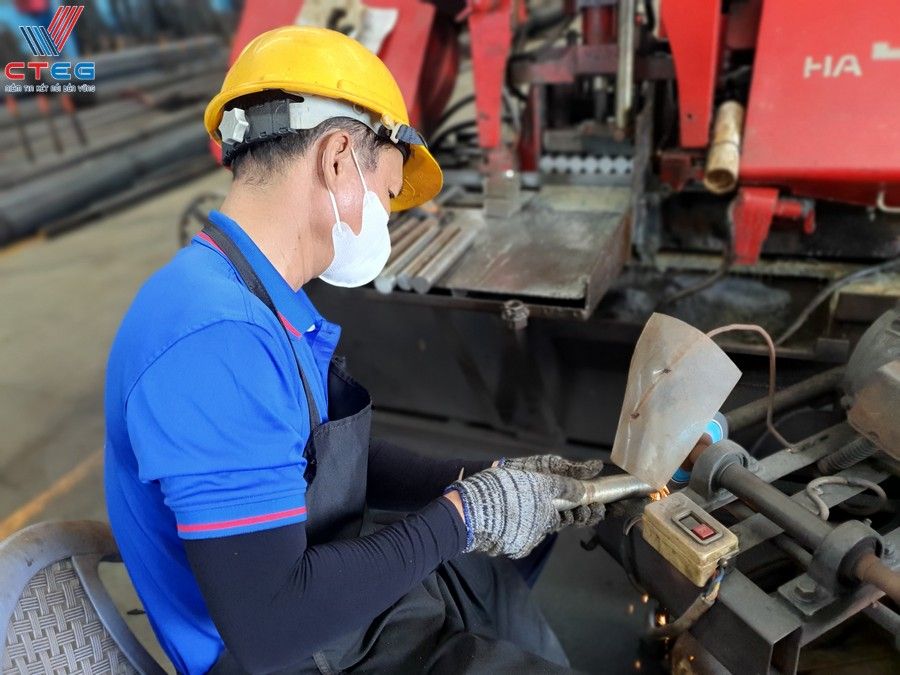

Tại nhà máy sản xuất của CTEG ở KCN Xuyên Á và xưởng gia công Đông Thạnh, chúng tôi áp dụng quy trình sản xuất khép kín với hệ thống máy móc hiện đại. Điểm khác biệt của CTEG nằm ở khả năng gia công theo bản vẽ đặc thù (Custom-made).

Đối với các size lớn như M24, M27, M30, yêu cầu về độ chính xác của bước ren và góc bẻ là cực kỳ khắt khe. Chúng tôi sử dụng công nghệ cán ren định hình thay vì tiện ren truyền thống, giúp cấu trúc thớ thép không bị cắt đứt, giữ nguyên khả năng chịu lực của vật liệu. Hệ thống quản lý ERP giúp chúng tôi theo dõi tiến độ từng đơn hàng theo thời gian thực, đảm bảo các dự án lớn như nhà máy LEGO hay sân bay Long Thành luôn nhận được vật tư đúng hẹn đến từng giờ.

Lợi thế về giá thành và tiến độ khi đặt hàng trực tiếp tại CTEG

Khi làm việc trực tiếp với CTEG, khách hàng loại bỏ hoàn toàn các chi phí trung gian. Lợi thế cạnh tranh của chúng tôi đến từ:

• Nguồn nguyên liệu tận gốc: Nhập khẩu phôi thép số lượng lớn trực tiếp từ các nhà máy thép uy tín, giúp ổn định giá thành ngay cả khi thị trường biến động.
• Năng lực sản xuất lớn: Khả năng cung ứng hàng nghìn bộ bu lông neo mỗi ngày, đáp ứng tiến độ “thần tốc” của các dự án công nghiệp.
• Linh hoạt trong giao hàng: Kho hàng tại TP.HCM và hệ thống vận tải chuyên nghiệp giúp tối ưu cước phí vận chuyển đến chân công trình.

Chúng tôi không chỉ bán bu lông, chúng tôi bán giải pháp tối ưu dòng tiền cho nhà thầu bằng chính sách giá gốc tại xưởng.

Những lưu ý “vàng” khi thi công và bảo trì bulong neo móng

Sở hữu bu lông chất lượng mới chỉ là 50% chặng đường. 50% còn lại nằm ở kỹ thuật thi công. Một bộ bu lông M30 cấp bền 8.8 vẫn có thể trở nên vô dụng nếu bị lắp đặt sai lệch vị trí hoặc không được bảo vệ bề mặt đúng cách.

Sai lầm thường gặp trong định vị tim cốt và cách khắc phục triệt để

Sai lầm kinh điển nhất trong thi công nhà xưởng là bu lông neo bị lệch tim sau khi đổ bê tông. Việc này dẫn đến tình trạng “dở khóc dở cười” khi lắp dựng cột thép: lỗ trên bản mã không khớp với bu lông. Nhiều đơn vị xử lý bằng cách uốn nhiệt hoặc cắt bớt bu lông, điều này làm suy giảm nghiêm trọng khả năng chịu lực.

Cách khắc phục triệt để:

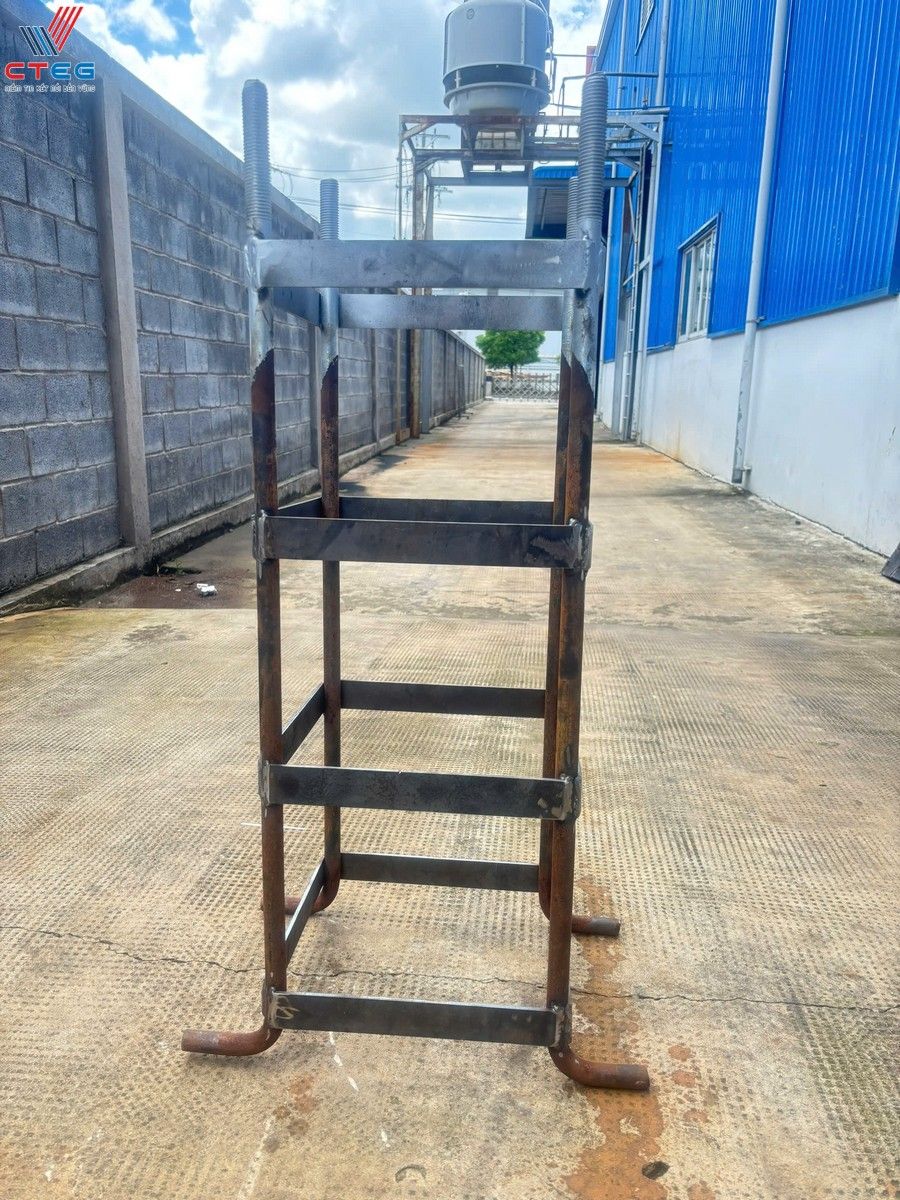

Tuyệt đối phải sử dụng bản mã dưỡng (bản mã định vị) bằng thép dày, có khoan lỗ chính xác như bản mã chân cột. Cố định cụm bu lông neo vào bản mã dưỡng, sau đó hàn cố định chắc chắn vào hệ thống cốt thép móng trước khi đổ bê tông. Sử dụng máy kinh vĩ hoặc máy toàn đạc để kiểm tra tim cốt và cao độ đỉnh ren nhiều lần trong quá trình đổ bê tông để đảm bảo không có sự xê dịch.

Xử lý bề mặt: Mạ kẽm nhúng nóng hay điện phân để chống ăn mòn hiệu quả?

Môi trường làm việc của bu lông neo thường ẩm ướt (phần chôn trong bê tông) và tiếp xúc với không khí (phần ren lộ ra). Do đó, chống ăn mòn là bắt buộc.

• Mạ kẽm điện phân (Xi trắng/Xi vàng): Lớp mạ mỏng, thẩm mỹ đẹp, giá thành rẻ. Phù hợp cho các công trình trong nhà, môi trường khô ráo, ít ăn mòn.
• Mạ kẽm nhúng nóng: Đây là “vua” của các phương pháp bảo vệ. Bu lông được nhúng vào bể kẽm nóng chảy, tạo nên lớp hợp kim kẽm – sắt cực dày và bền. Đối với các size M24, M27, M30 dùng cho nhà xưởng ven biển, khu công nghiệp hóa chất hoặc ngoài trời, CTEG khuyến nghị bắt buộc sử dụng mạ kẽm nhúng nóng để đảm bảo tuổi thọ công trình lên đến hàng chục năm.

Các câu hỏi thường gặp về bulong neo M24, M27, M30 (FAQ)

Làm thế nào để kiểm tra bu lông neo có đạt cấp bền 8.8 hay không?

Cách chính xác nhất là yêu cầu nhà cung cấp xuất trình chứng chỉ CO/CQ và biên bản thí nghiệm lực kéo (Test Report) từ các trung tâm kiểm định độc lập (như Quatest 3). Ngoài ra, trên đầu bu lông cấp bền 8.8 thường có ký hiệu dập nổi số “8.8” hoặc mã màu nhận diện của nhà sản xuất.

Chiều dài chôn của bu lông neo M24 nên là bao nhiêu?

Chiều dài chôn phụ thuộc vào lực nhổ tính toán và mác bê tông. Tuy nhiên, theo kinh nghiệm phổ biến, chiều dài chôn thường dao động từ 30d đến 40d (với d là đường kính). Ví dụ, M24 thường có chiều dài tổng từ 750mm đến 1000mm để đảm bảo độ neo giữ.

CTEG có nhận gia công bu lông neo số lượng ít không?

Có. Dù thế mạnh là các đơn hàng dự án lớn, CTEG vẫn hỗ trợ gia công các đơn hàng số lượng nhỏ hoặc bổ sung cho các nhà thầu với cùng quy trình kiểm soát chất lượng nghiêm ngặt.

Thời gian giao hàng cho đơn hàng đặt theo bản vẽ là bao lâu?

Tại CTEG, nhờ quy trình sản xuất tối ưu, thời gian giao hàng trung bình cho các đơn hàng gia công theo bản vẽ là từ 3-5 ngày làm việc, tùy thuộc vào khối lượng và độ phức tạp của chi tiết.

Kết luận: Lựa chọn đúng bulong neo để bảo vệ vững chắc công trình

Việc lựa chọn bulong neo M24, M27, M30 không chỉ dừng lại ở việc mua một vật tư kim khí, mà là việc đặt nền móng an toàn cho cả một công trình tâm huyết. Từ việc hiểu rõ đặc tính kỹ thuật, lựa chọn cấp bền phù hợp đến tìm kiếm đối tác sản xuất uy tín như CTEG, mỗi quyết định đều ảnh hưởng trực tiếp đến chất lượng và hiệu quả kinh tế của dự án.

Với kinh nghiệm cung ứng cho hàng loạt dự án trọng điểm quốc gia, Cường Thịnh (CTEG) cam kết mang đến những sản phẩm bu lông neo chất lượng nhất, “đúng tiêu chuẩn – đủ số lượng – chuẩn tiến độ”. Hãy để chúng tôi đồng hành cùng bạn kiến tạo nên những công trình vững bền với thời gian.
