Hướng dẫn lựa chọn kích thước bulong neo m10 đến m42 cho mọi quy mô công trình

Tầm quan trọng của việc lựa chọn đúng kích thước bulong neo (M10 – M42)

Trong bất kỳ câu chuyện thành công nào của một dự án xây dựng, từ những nhà xưởng tiền chế linh hoạt đến các tổ hợp công nghiệp đồ sộ, sự an toàn và bền vững luôn là “nhân vật chính” được quan tâm hàng đầu. Tuy nhiên, mối đe dọa lớn nhất đối với sự ổn định này thường đến từ những chi tiết tưởng chừng nhỏ bé nhất: hệ thống liên kết móng. Việc lựa chọn sai kích thước bulong neo (bulong móng) không chỉ là một lỗi kỹ thuật đơn thuần; đó là nguy cơ tiềm ẩn dẫn đến sự cố kết cấu, sụt lún, hoặc thậm chí là sụp đổ khi chịu tải trọng động lớn.

Đối với các kỹ sư và nhà thầu, áp lực phải đảm bảo tính chính xác tuyệt đối trong việc chọn lựa quy cách từ dải M10 đến M42 là rất lớn. Một quyết định đúng đắn không chỉ giúp hệ kết cấu thép đứng vững trước gió bão và rung động mà còn tối ưu hóa chi phí đầu tư, tránh lãng phí vật tư dư thừa hoặc rủi ro phải gia cố lại sau này. Tại CTEG, chúng tôi hiểu rằng bạn đang tìm kiếm một giải pháp an toàn tuyệt đối. Bài viết này sẽ đóng vai trò là người hướng dẫn, cung cấp cho bạn tấm bản đồ chi tiết để điều hướng qua các thông số kỹ thuật phức tạp, giúp bạn tự tin đưa ra quyết định chính xác nhất cho công trình của mình.

Bảng tra quy cách bulong neo tiêu chuẩn từ M10 đến M42

Để giải quyết bài toán lựa chọn vật tư, bước đầu tiên và quan trọng nhất là nắm vững các thông số kỹ thuật tiêu chuẩn. Việc thiếu thông tin chính xác về quy cách hình học và cơ tính là nguyên nhân hàng đầu dẫn đến sai lệch giữa bản vẽ thiết kế và thực tế thi công. Dưới đây là bảng tra cứu tổng hợp các quy cách bulong neo phổ biến nhất hiện nay, được CTEG tổng hợp dựa trên các tiêu chuẩn sản xuất khắt khe, giúp bạn dễ dàng đối chiếu và lựa chọn.

Đường kính (M)	Bước ren (mm)	Chiều dài tổng (L – mm)	Chiều dài ren (b – mm)	Đai ốc (E – mm)	Vòng đệm (W – mm)
M10	1.5	200 – 1000	25 – 100	17	22
M12	1.75	200 – 1000	30 – 100	19	24
M14	2.0	300 – 1500	35 – 120	22	28
M16	2.0	300 – 1500	40 – 150	24	30
M18	2.5	400 – 2000	45 – 150	27	34
M20	2.5	400 – 2500	50 – 150	30	37
M22	2.5	500 – 3000	55 – 150	32	39
M24	3.0	500 – 3000	60 – 200	36	44
M27	3.0	600 – 3500	65 – 200	41	50
M30	3.5	600 – 4000	75 – 200	46	56
M36	4.0	800 – 4000	90 – 250	55	66
M42	4.5	1000 – 6000	100 – 300	65	78

Bảng dữ liệu trên cung cấp cái nhìn tổng quan về dải kích thước từ nhỏ đến lớn. Tuy nhiên, để áp dụng hiệu quả, chúng ta cần đi sâu vào chi tiết từng loại hình dáng và các hệ tiêu chuẩn chi phối chúng.

Thông số kỹ thuật các loại bulong neo phổ biến: J, L, LA, JA

Hình dáng của bulong neo không phải là yếu tố ngẫu nhiên mà được thiết kế để tối ưu hóa khả năng liên kết với bê tông cốt thép. Mỗi loại hình dáng (Shape) sẽ có cơ chế truyền lực và khả năng chống nhổ khác nhau, phù hợp với từng cấu tạo móng cụ thể:

• Bulong neo kiểu J: Đây là dạng phổ biến nhất với một đầu bẻ móc câu hình chữ J. Phần móc này giúp tạo ra lực ma sát và lực bám lớn trong bê tông, thường dùng cho các móng trụ đèn, cột điện hoặc nhà xưởng nhỏ.
• Bulong neo kiểu L: Có hình dáng chữ L vuông góc, loại này thường được sử dụng trong các kết cấu móng bè hoặc móng băng nơi chiều sâu neo bị hạn chế nhưng vẫn cần đảm bảo độ ổn định ngang.
• Bulong neo kiểu LA & JA: Đây là các biến thể với phần móc neo được thiết kế đặc biệt để tăng cường diện tích tiếp xúc, thường thấy trong các bản vẽ yêu cầu kỹ thuật cao của nước ngoài.

Tại CTEG, chúng tôi gia công chính xác các bán kính uốn (R) và chiều dài đoạn bẻ theo đúng yêu cầu thiết kế, đảm bảo không làm suy giảm cơ tính của vật liệu tại vị trí uốn.

Các hệ tiêu chuẩn kỹ thuật áp dụng (DIN, TCVN, ASTM, JIS)

Để đảm bảo “ngôn ngữ chung” giữa thiết kế và sản xuất, việc tuân thủ các tiêu chuẩn quốc tế là bắt buộc. Một bộ bulong neo đạt chuẩn không chỉ là về kích thước hình học mà còn là sự đảm bảo về thành phần hóa học và cơ tính vật liệu. CTEG áp dụng nghiêm ngặt các hệ tiêu chuẩn sau trong quá trình sản xuất:

• TCVN (Tiêu chuẩn Việt Nam): Áp dụng cho các công trình trong nước, đảm bảo phù hợp với điều kiện khí hậu và quy chuẩn xây dựng Việt Nam.
• DIN (Đức): Tiêu chuẩn phổ biến nhất cho các loại bulong, đai ốc, đảm bảo độ chính xác cao về bước ren và dung sai lắp ghép.
• ASTM (Mỹ): Đặc biệt là ASTM F1554, tiêu chuẩn chuyên dụng cho bulong neo chịu lực cao, quy định rõ về cấp bền và khả năng uốn.
• JIS (Nhật Bản): Thường được yêu cầu trong các dự án vốn ODA hoặc các nhà máy của doanh nghiệp Nhật Bản, chú trọng đến độ tinh khiết của vật liệu thép.

Việc hiểu rõ và áp dụng đúng tiêu chuẩn giúp công trình của bạn tránh được các rủi ro pháp lý và kỹ thuật, đồng thời đảm bảo tính đồng bộ khi lắp dựng kết cấu thép.

Lựa chọn kích thước bulong neo phù hợp với quy mô nhà xưởng

Sau khi đã nắm vững các thông số kỹ thuật cơ bản, thách thức tiếp theo mà các chủ đầu tư và kỹ sư thường gặp phải là: “Làm thế nào để khớp nối các con số khô khan này vào thực tế sinh động của công trình?”. Mỗi quy mô nhà xưởng, từ một kho chứa hàng đơn giản đến một tổ hợp luyện kim phức tạp, đều đặt ra những yêu cầu chịu tải hoàn toàn khác biệt. Việc chọn sai phân khúc kích thước không chỉ gây lãng phí ngân sách (nếu chọn quá lớn) mà nguy hiểm hơn là đe dọa sự an toàn (nếu chọn quá nhỏ).

Với vai trò là người đồng hành cùng hàng nghìn dự án lớn nhỏ, CTEG chia sẻ kinh nghiệm phân loại và lựa chọn kích thước bulong neo dựa trên quy mô công trình thực tế. Đây là kim chỉ nam giúp bạn định hình nhanh chóng nhu cầu vật tư ngay từ giai đoạn lập kế hoạch.

Dự án nhà xưởng quy mô nhỏ và vừa: Ưu tiên M16 – M24

Đối với phân khúc các công trình nhà xưởng tiền chế quy mô nhỏ và vừa (SME), nhà kho, gara ô tô, hoặc các công trình phụ trợ, tải trọng tác động lên chân cột thường không quá lớn. Các yếu tố như gió bão hay rung động máy móc ở mức trung bình. Trong trường hợp này, dải kích thước từ M16 đến M24 là sự lựa chọn tối ưu nhất về cả kỹ thuật và kinh tế.

Cụ thể:

• M16 – M18: Thường được sử dụng cho các cột thép nhỏ, kèo mái nhẹ, hoặc các cấu kiện phụ. Đây là kích thước “quốc dân” cho các nhà xưởng diện tích dưới 1000m2.
• M20 – M24: Dành cho các khung kèo chính, cột biên chịu lực của các nhà xưởng có khẩu độ trung bình (từ 15m – 25m). Ở kích thước này, bulong neo cung cấp đủ lực giữ để chống lại moment lật do gió gây ra mà không cần thiết kế móng quá cồng kềnh.

Lợi thế của dải kích thước này là tính sẵn có cao, dễ dàng thi công lắp đặt bằng các dụng cụ cầm tay thông thường và chi phí vật tư hợp lý, giúp chủ đầu tư tiết kiệm ngân sách đáng kể mà vẫn đảm bảo an toàn kết cấu.

Công trình công nghiệp nặng và quy mô lớn: Giải pháp M27 – M42

Bước sang lĩnh vực công nghiệp nặng, câu chuyện hoàn toàn thay đổi. Các nhà máy thép, xi măng, nhiệt điện, hay các dự án hạ tầng như cầu đường, sân bay (ví dụ như dự án Sân bay Long Thành mà CTEG vinh dự cung cấp) đòi hỏi hệ thống liên kết phải chịu được tải trọng cực lớn, bao gồm cả tải trọng động và rung chấn mạnh. Lúc này, các bulong neo đường kính lớn từ M27 đến M42 (thậm chí lên đến M64) mới là giải pháp đủ tầm.

Đặc điểm ứng dụng:

• M27 – M30: Sử dụng cho các chân cột kết cấu thép hạng nặng, nhà xưởng có cầu trục sức nâng lớn (trên 10 tấn).
• M36 – M42: Dành cho các trụ móng tuabin điện gió, chân máy thiết bị công nghiệp nặng, hoặc các kết cấu nhịp lớn đặc biệt.

Ở phân khúc này, yêu cầu về cấp bền (thường là 8.8 hoặc 10.9) và chất lượng vật liệu là cực kỳ khắt khe. Một sai sót nhỏ trong cấu trúc hạt thép hay khuyết tật bề mặt cũng có thể dẫn đến phá hủy giòn dưới tải trọng cao. Do đó, việc lựa chọn nhà sản xuất uy tín như CTEG, với khả năng kiểm soát chất lượng từ phôi thép đầu vào đến thành phẩm đầu ra, là yếu tố sống còn cho sự thành bại của dự án.

Kỹ năng tính toán đường kính bulong neo (D16, D20) dựa trên bản vẽ thiết kế

Sở hữu bảng tra quy cách là chưa đủ; bạn cần biến những con số đó thành giải pháp thực tế thông qua kỹ năng tính toán. Trong xây dựng dân dụng và công nghiệp nhẹ, hai đường kính D16 (M16) và D20 (M20) xuất hiện với tần suất dày đặc nhất. Tuy nhiên, nhiều kỹ sư trẻ hoặc nhà thầu tay ngang thường lựa chọn dựa trên “cảm tính” hoặc “thói quen” thay vì cơ sở tính toán khoa học. Điều này dẫn đến hai thái cực: hoặc lãng phí do chọn quá dư, hoặc nguy hiểm do chọn quá thiếu.

CTEG sẽ hướng dẫn bạn phương pháp tư duy và tính toán cơ bản để xác định chính xác xem công trình của bạn cần D16 hay D20, giúp bạn làm chủ bản vẽ thiết kế và tối ưu hóa phương án thi công.

Công thức tính toán lực kéo và độ sâu chôn móng tiêu chuẩn

Để xác định đường kính bulong, ta cần tính toán khả năng chịu lực kéo của nó so với nội lực sinh ra tại chân cột. Công thức cơ bản để kiểm tra khả năng chịu kéo của bulong neo là:

[N] = As × fyt

Trong đó:

• [N]: Lực kéo giới hạn mà bulong có thể chịu được.
• As: Diện tích tiết diện chịu lực của bulong (phụ thuộc vào đường kính).
• fyt: Cường độ chịu kéo thiết kế của vật liệu thép làm bulong.

Bên cạnh đường kính, độ sâu chôn móng (chiều dài neo) cũng quan trọng không kém để đảm bảo bulong không bị tuột khỏi bê tông. Chiều dài neo thường được tính toán dựa trên mác bê tông và hình dạng đuôi neo (bẻ J, L hay chẻ đuôi cá). Theo kinh nghiệm và tiêu chuẩn xây dựng, chiều dài chôn thường dao động từ 20d đến 30d (với d là đường kính bulong). Ví dụ, với bulong M20, chiều dài chôn ngàm vào bê tông tối thiểu nên từ 400mm đến 600mm để đảm bảo lực bám dính tốt nhất.

Lưu ý khi lựa chọn đường kính D16 và D20 cho kết cấu thép

Khi cân nhắc giữa D16 và D20, ngoài công thức tính toán, bạn cần lưu ý các yếu tố thực tế sau:

• Mật độ bố trí: Nếu sử dụng D16 mà số lượng bulong cần thiết quá nhiều (ví dụ 8-10 con/chân cột) gây khó khăn cho việc đổ bê tông và lắp đặt, hãy cân nhắc nâng lên D20 để giảm số lượng bulong, giúp cụm chân cột thoáng hơn và dễ thi công hơn.
• Khoảng cách mép: Đảm bảo khoảng cách từ tâm bulong đến mép bê tông móng đủ lớn để tránh vỡ bê tông cục bộ khi chịu lực cắt. D20 yêu cầu khoảng cách bảo vệ lớn hơn D16.
• Dung sai lắp đặt: Bulong đường kính lớn hơn (D20) thường đi kèm với lỗ đế cột lớn hơn, cho phép dung sai điều chỉnh vị trí tốt hơn một chút so với D16, giúp việc lắp dựng cột thép dễ dàng hơn nếu có sai số nhỏ trong quá trình định vị bulong.

Các yếu tố kỹ thuật quyết định độ bền và an toàn của bulong neo

Kích thước chỉ là điều kiện cần; chất lượng vật liệu và công nghệ xử lý bề mặt mới là điều kiện đủ để tạo nên một hệ liên kết bền vững theo thời gian. Một chiếc bulong neo M24 có thể bị gãy giòn nếu làm từ thép kém chất lượng, hoặc bị ăn mòn chỉ sau vài năm nếu lớp mạ không đạt chuẩn. Tại CTEG, chúng tôi kiểm soát chặt chẽ các yếu tố kỹ thuật này để đảm bảo sản phẩm khi đến tay khách hàng là giải pháp an toàn nhất.

Cấp bền (4.6, 5.6, 8.8, 10.9) và vật liệu chế tạo phù hợp

Cấp bền là chỉ số biểu thị giới hạn bền đứt và giới hạn chảy của vật liệu. Tùy vào tính chất công trình mà lựa chọn cấp bền phù hợp:

• Cấp bền 4.6, 5.6: Chế tạo từ thép cacbon thấp (như SS400, CT3). Phù hợp cho các công trình dân dụng, nhà xưởng nhỏ, nơi tải trọng tĩnh là chủ yếu và yêu cầu độ dẻo cao.
• Cấp bền 8.8, 10.9: Chế tạo từ thép hợp kim hoặc thép cacbon trung bình được tôi luyện (như 40Cr, C45). Đây là dòng bulong neo cường độ cao, bắt buộc sử dụng cho các dự án nhà thép tiền chế nhịp lớn, công trình chịu tải trọng động, rung lắc hoặc môi trường khắc nghiệt.

Sử dụng sai cấp bền (ví dụ dùng 4.6 cho thiết kế yêu cầu 8.8) là nguyên nhân hàng đầu gây sập đổ công trình khi gặp gió bão.

Giải pháp xử lý bề mặt: Mạ kẽm nhúng nóng vs Mạ điện phân

Để bảo vệ “cốt lõi” thép bên trong khỏi sự tấn công của môi trường, lớp “áo giáp” bên ngoài đóng vai trò quyết định:

• Mạ kẽm điện phân (Xi trắng/Xi vàng): Tạo lớp bảo vệ mỏng, thẩm mỹ cao, giá thành rẻ. Thích hợp cho các bulong neo được đổ bê tông bao phủ hoàn toàn hoặc trong môi trường khô ráo.
• Mạ kẽm nhúng nóng: Đây là thế mạnh đặc biệt của CTEG. Lớp kẽm dày bám chặt vào bề mặt thép, tạo khả năng chống ăn mòn điện hóa vượt trội. Đây là giải pháp bắt buộc cho các công trình ven biển, nhà máy hóa chất, hoặc các phần ren bulong lộ thiên ngoài trời.
• Hàng đen (Mộc): Thường dùng cho phần chôn trong bê tông không cần bảo vệ, giúp tiết kiệm chi phí tối đa.

Quy trình tư vấn và gia công bulong neo theo yêu cầu tại nhà máy CTEG

Trong hành trình xây dựng công trình mơ ước của bạn, CTEG không chỉ là nhà cung cấp, chúng tôi định vị mình là “Người hướng dẫn” tận tâm. Chúng tôi hiểu rằng mỗi bản vẽ là một đề bài riêng biệt, và không có giải pháp nào là “vừa cho tất cả”. Vì vậy, quy trình làm việc tại CTEG được thiết kế để tối ưu hóa sự chính xác và đáp ứng nhanh chóng mọi yêu cầu đặc thù của khách hàng.

Từ khâu tiếp nhận bản vẽ, đội ngũ kỹ sư của chúng tôi sẽ tư vấn ngược lại cho khách hàng về tính khả thi, đề xuất phương án tối ưu vật liệu để tiết kiệm chi phí mà vẫn đảm bảo kỹ thuật. Sau đó, đơn hàng được chuyển lệnh sản xuất thông qua hệ thống quản lý ERP hiện đại, đảm bảo tiến độ và sự đồng bộ dữ liệu tuyệt đối.

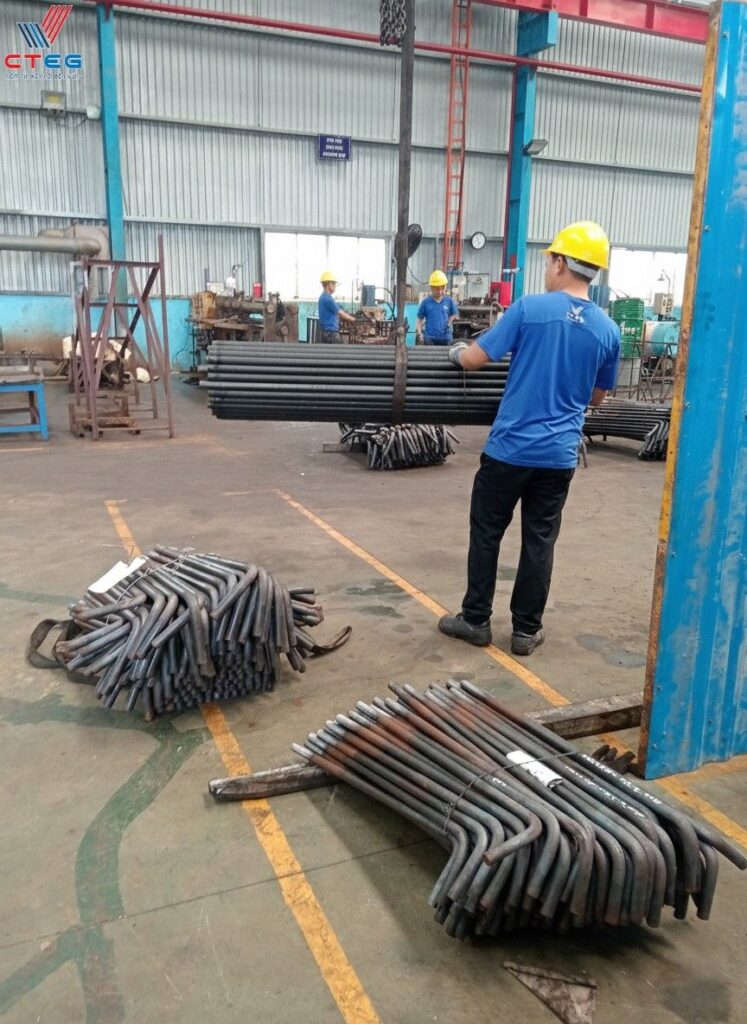

Năng lực sản xuất chuyên sâu tại nhà máy CTEG Tây Ninh

Sức mạnh của CTEG nằm tại nhà máy sản xuất quy mô lớn tại KCN Xuyên Á, Tây Ninh. Được trang bị dây chuyền máy móc hiện đại, chúng tôi tự chủ hoàn toàn các công đoạn từ kéo rút dây thép, cắt, cán ren, uốn định hình đến xử lý bề mặt. Điều này cho phép CTEG:

• Gia công bulong neo với đường kính lớn lên đến M64 và chiều dài bất kỳ.
• Kiểm soát chất lượng 100% lô hàng trước khi xuất xưởng với đầy đủ chứng chỉ CO/CQ và biên bản thí nghiệm lực kéo.
• Đáp ứng tiến độ thần tốc cho các dự án trọng điểm quốc gia như Sân bay Long Thành, Nhà máy LEGO Bình Dương, và các dự án điện gió tại Tây Nguyên.

Những sai lầm thường gặp và lưu ý khi thi công lắp đặt bulong neo

Ngay cả khi bạn đã chọn đúng loại bulong tốt nhất từ CTEG, sự thành công của dự án vẫn có thể bị đe dọa bởi những sai lầm trong quá trình thi công. Để giúp bạn “tránh thất bại” và đảm bảo công trình về đích an toàn, dưới đây là những lưu ý sống còn:

• Sai lệch vị trí định vị: Đây là lỗi phổ biến nhất. Việc không sử dụng dưỡng (bản mã định vị) hoặc dưỡng không chắc chắn khiến bulong bị xô lệch khi đổ bê tông. Hậu quả là không thể lắp đặt chân cột thép, buộc phải khoan cấy hoặc sửa chữa rất tốn kém. Giải pháp: Luôn sử dụng dưỡng định vị bằng thép và cố định chắc chắn vào cốt thép móng.
• Bảo vệ phần ren: Phần ren lộ ra ngoài rất dễ bị hỏng do va đập hoặc bám dính bê tông trong quá trình đổ móng. Giải pháp: Bọc kín phần ren bằng băng dính hoặc ống nhựa bảo vệ trước khi đổ bê tông.
• Gia nhiệt uốn sai cách: Tuyệt đối không dùng nhiệt (khò lửa) để uốn hoặc nắn chỉnh bulong neo cường độ cao (8.8 trở lên) tại công trường, vì nhiệt độ cao sẽ làm mất cơ tính đã tôi luyện của thép, khiến bulong dễ bị gãy.

Câu hỏi thường gặp về lựa chọn và sử dụng bulong neo (FAQ)

Làm sao để biết nên dùng bulong neo cường độ cao 8.8 hay loại thường 5.6?

Việc này phụ thuộc vào tính toán của kỹ sư thiết kế dựa trên tải trọng công trình. Tuy nhiên, quy tắc chung là: Nhà xưởng nhỏ, tải tĩnh dùng 4.6/5.6; Nhà thép tiền chế nhịp lớn, cầu trục, công trình chịu gió bão lớn bắt buộc dùng 8.8 trở lên.

CTEG có nhận gia công bulong neo theo bản vẽ số lượng ít không?

Có. Với phương châm “Tận tâm”, CTEG sẵn sàng đáp ứng mọi đơn hàng từ nhỏ đến lớn, gia công chính xác theo bản vẽ đặc thù của từng khách hàng.

Thời gian giao hàng cho đơn hàng đặt gia công là bao lâu?

Nhờ hệ thống nhà máy chủ động và quy trình ERP, CTEG có thể giao hàng rất nhanh, thường từ 3-5 ngày tùy theo khối lượng và độ phức tạp của quy cách.

Bulong neo mạ kẽm nhúng nóng có bền hơn mạ điện phân không?

Chắc chắn. Mạ kẽm nhúng nóng có lớp kẽm dày hơn nhiều, chống gỉ sét tốt hơn hẳn trong môi trường ngoài trời hoặc ăn mòn, tuổi thọ có thể lên đến hàng chục năm.

Kết luận: Đảm bảo an toàn công trình với giải pháp vật tư từ CTEG

Hành trình xây dựng một công trình vững chãi bắt đầu từ những liên kết nhỏ nhất nơi móng nền. Việc lựa chọn đúng kích thước và chất lượng bulong neo không chỉ là tuân thủ kỹ thuật, mà là cam kết về sự an toàn và trường tồn. Đừng để những rủi ro về vật tư kém chất lượng làm ảnh hưởng đến uy tín và tâm huyết của bạn.

Hãy để CTEG trở thành người bạn đồng hành tin cậy, cung cấp cho bạn những giải pháp bulong neo “Chất lượng – Uy tín – Tận tâm” nhất. Với năng lực sản xuất vượt trội và kinh nghiệm thực chiến tại các dự án tầm cỡ, chúng tôi cam kết mang đến sự an tâm tuyệt đối cho mọi công trình của bạn.
