Hướng dẫn kiểm tra chất lượng bulong neo trước khi đưa vào công trình: Quy trình chuẩn từ CTEG

Trong thi công xây dựng, đặc biệt là các công trình kết cấu thép, nhà xưởng tiền chế hay trụ điện gió, sự an toàn của cả một hệ thống khổng lồ thường phụ thuộc vào những chi tiết nhỏ nhất: bulong neo (bulong móng). Một sai sót nhỏ về cấp bền hay một vết nứt tế vi không được phát hiện kịp thời có thể dẫn đến những hậu quả thảm khốc về người và tài sản, chưa kể đến những rắc rối pháp lý và chi phí khắc phục khổng lồ.

Tuy nhiên, thực tế cho thấy nhiều kỹ sư và đơn vị thi công vẫn còn lúng túng trong quy trình kiểm tra, hoặc chỉ dừng lại ở việc “nhìn bằng mắt thường” mà bỏ qua các bước thí nghiệm chuyên sâu. Làm thế nào để biết lô bulong vừa nhập về có đạt chuẩn 8.8 hay chỉ là 5.6? Làm sao để đọc hiểu các con số trên biên bản thí nghiệm lực kéo? Bài viết này sẽ là cẩm nang chuyên sâu, hướng dẫn bạn từng bước kiểm tra chất lượng bulong neo trước khi đưa vào công trình, đảm bảo sự bền vững tuyệt đối.

Tầm quan trọng của việc kiểm tra chất lượng bulong neo đối với an toàn công trình

Bulong neo đóng vai trò là “cầu nối” chịu lực, liên kết phần móng bê tông cốt thép với hệ thống kết cấu thép bên trên. Do đó, việc kiểm tra chất lượng bulong neo không chỉ là thủ tục hành chính mà là yếu tố sống còn đối với sự ổn định của công trình.

Thứ nhất, về mặt kỹ thuật, bulong neo phải chịu các tải trọng phức tạp bao gồm lực nhổ, lực cắt và đôi khi là lực uốn. Nếu vật liệu không đạt giới hạn bền (Tensile Strength) hoặc giới hạn chảy (Yield Strength) theo thiết kế, nguy cơ bulong bị đứt gãy hoặc biến dạng quá mức khi chịu tải trọng gió bão hay động đất là rất cao. Điều này có thể dẫn đến sụp đổ dây chuyền của cả hệ khung thép.

Thứ hai, về mặt pháp lý và kinh tế, việc sử dụng vật tư không đạt chuẩn sẽ khiến nhà thầu không thể nghiệm thu công trình, dẫn đến chậm tiến độ và bị phạt hợp đồng. Nghiêm trọng hơn, nếu sự cố xảy ra, trách nhiệm hình sự và dân sự là điều không thể tránh khỏi. Vì vậy, quy trình kiểm tra chất lượng đầu vào (Input Quality Control) chặt chẽ chính là “lá chắn” bảo vệ uy tín và tài chính cho chủ đầu tư cũng như nhà thầu thi công.

Các tiêu chuẩn kỹ thuật áp dụng trong kiểm định bulong neo (TCVN, ASTM, JIS, DIN)

Để đánh giá một chiếc bulong neo có “đạt chuẩn” hay không, chúng ta cần một thước đo chính xác. Tại Việt Nam, các kỹ sư thường căn cứ vào sự kết hợp giữa Tiêu chuẩn Việt Nam (TCVN) và các tiêu chuẩn quốc tế uy tín. Việc hiểu rõ các tiêu chuẩn này giúp bạn tránh được sự nhầm lẫn khi đặt hàng và nghiệm thu.

Dưới đây là các hệ tiêu chuẩn phổ biến nhất đang được áp dụng:

Hệ tiêu chuẩn	Mã tiêu chuẩn tiêu biểu	Phạm vi ứng dụng & Đặc điểm
TCVN (Việt Nam)	TCVN 1916:1995	Quy định về yêu cầu kỹ thuật chung cho bulong, vít, vít cấy và đai ốc. Đây là căn cứ pháp lý cơ bản nhất tại các công trình trong nước.
ASTM (Mỹ)	ASTM F1554	Tiêu chuẩn chuyên biệt dành riêng cho bulong neo. Quy định rõ về các cấp bền (Grade 36, 55, 105), thành phần hóa học và phương pháp thử nghiệm. Rất phổ biến trong các dự án FDI hoặc kết cấu thép tiêu chuẩn Mỹ.
JIS (Nhật Bản)	JIS B 1180	Thường được áp dụng cho các dự án có vốn ODA Nhật Bản hoặc yêu cầu kỹ thuật từ nhà thầu Nhật. Chú trọng cao về độ chính xác kích thước và chất lượng bề mặt.
DIN (Đức)	DIN 931 / DIN 933	Tiêu chuẩn Châu Âu, thường dùng để tham chiếu kích thước hình học và bước ren. Tuy nhiên, với bulong neo gia công theo bản vẽ, DIN thường dùng để tham chiếu vật liệu (ví dụ DIN 975 cho ty ren).

Tại CTEG, chúng tôi luôn tư vấn khách hàng xác định rõ tiêu chuẩn áp dụng ngay từ khâu đặt hàng. Ví dụ, nếu bản vẽ yêu cầu bulong neo cấp bền 8.8, chúng tôi sẽ sản xuất và kiểm nghiệm dựa trên các chỉ tiêu cơ lý tương ứng của ISO 898-1 hoặc TCVN tương đương để đảm bảo tính đồng bộ.

Hướng dẫn kiểm tra ngoại quan và kích thước hình học tại hiện trường

Trước khi gửi mẫu đi thí nghiệm tại các phòng Lab, bước đầu tiên và đơn giản nhất mà kỹ sư giám sát có thể thực hiện ngay tại công trường là kiểm tra ngoại quan và kích thước hình học. Đây là bước sàng lọc quan trọng để loại bỏ ngay những lô hàng lỗi rõ rệt.

Kiểm tra chất lượng ren, bề mặt và lớp mạ chống ăn mòn

Chất lượng bề mặt phản ánh trình độ gia công và khả năng chống chịu môi trường của bulong. Khi kiểm tra, bạn cần chú ý các điểm sau:

• Bước ren: Ren phải đều, sáng, không bị dập nát, sứt mẻ hay có ba-via (bavia). Hãy thử vặn đai ốc (ê-cu) vào thân bulong; đai ốc phải chạy trơn tru, không bị kẹt nhưng cũng không được quá lỏng lẻo.
• Khuyết tật bề mặt: Quan sát kỹ xem thân bulong có vết nứt, rỗ khí, hay vết hàn nối không? Đối với bulong neo chịu lực, tuyệt đối không chấp nhận việc hàn nối để tăng chiều dài (trừ khi có thiết kế đặc biệt và quy trình hàn được phê duyệt).
• Lớp mạ chống ăn mòn:
  • Đối với hàng đen (mộc): Bề mặt phải có lớp dầu bảo quản nhẹ, không bị rỉ sét nghiêm trọng.
  • Đối với mạ kẽm điện phân: Lớp mạ phải sáng bóng, đều màu, không bị bong tróc.
  • Đối với mạ kẽm nhúng nóng: Đây là thế mạnh của CTEG. Lớp mạ sẽ có màu xám mờ đặc trưng, độ dày lớp mạ thường phải đạt từ 40-50 micromet (hoặc theo yêu cầu ASTM A153). Kiểm tra xem lớp kẽm có bám chắc không, có bị chảy đọng làm kẹt ren không.

Xác định kích thước, đường kính và dung sai theo bản vẽ thiết kế

Sử dụng thước kẹp (caliper) và thước dây để kiểm tra các thông số hình học. Sai số kích thước có thể dẫn đến việc lắp đặt không vừa lỗ chờ hoặc giảm khả năng chịu lực.

Các thông số cần đo bao gồm:

• Đường kính thân (Diameter): Đo tại phần thân trơn và phần đỉnh ren. Lưu ý rằng với bulong tiện ren từ phôi thép tròn trơn, đường kính đỉnh ren thường nhỏ hơn đường kính thân một chút (dung sai âm).
• Chiều dài tổng (Total Length): Đo từ đầu này đến đầu kia của bulong.
• Chiều dài ren (Thread Length): Đảm bảo chiều dài đoạn ren đủ để lắp long đen, đai ốc và dư ra một đoạn theo quy định (thường là dư 3-5 bước ren sau khi siết chặt).

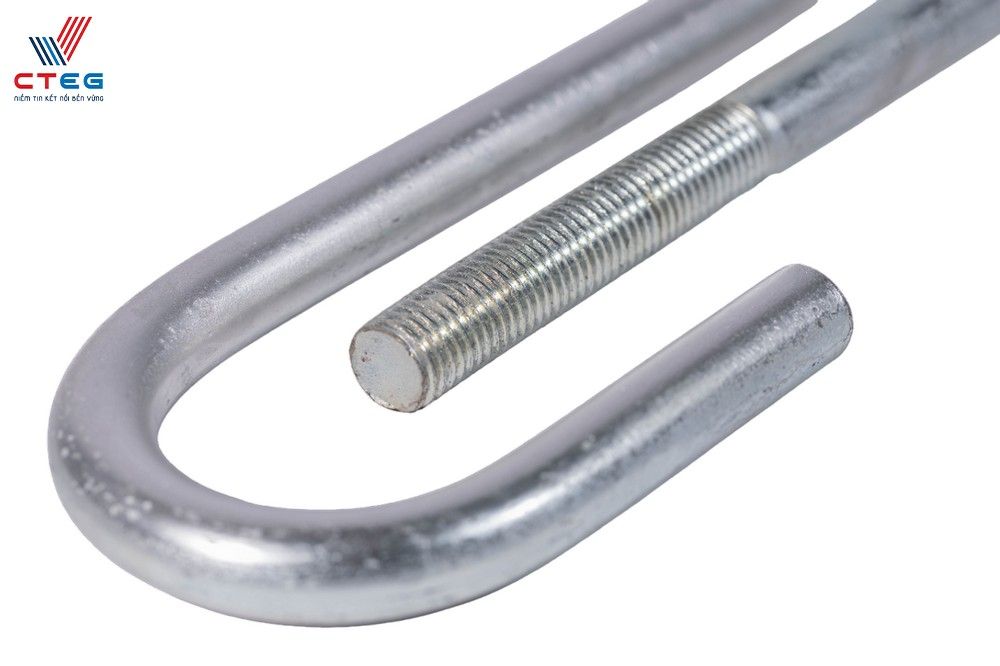

• Kích thước phần bẻ (J, L, V): Kiểm tra chiều dài đoạn bẻ móc xem có đúng bản vẽ không, vì phần này quyết định khả năng neo giữ trong bê tông.

Dung sai cho phép thường được quy định trong TCVN hoặc bản vẽ thiết kế (ví dụ +/- 1mm đến 2mm tùy đường kính). Nếu kích thước nằm ngoài dung sai này, lô hàng cần được xem xét lại.

Thí nghiệm cơ lý tính: Phương pháp đánh giá độ bền và cấp bền thực tế

Kiểm tra ngoại quan chỉ cho biết “vẻ ngoài”, còn “sức mạnh” thực sự của bulong neo nằm ở cơ tính của vật liệu. Để xác định chính xác cấp bền (4.6, 5.6, 6.6, 8.8, 10.9…), bắt buộc phải tiến hành thí nghiệm cơ lý tính tại các phòng thí nghiệm độc lập hoặc trung tâm kiểm định uy tín (như Quatest 3, Bách Khoa…).

Thí nghiệm kéo thử tải trọng và xác định giới hạn bền (Tensile Strength)

Đây là thí nghiệm quan trọng nhất. Mẫu bulong sẽ được đưa vào máy kéo nén vạn năng để gia tải lực kéo dọc trục cho đến khi mẫu bị đứt hoặc đạt tới tải trọng quy định (Proof Load).

Quy trình thí nghiệm thường bao gồm các bước:

1. Chuẩn bị mẫu: Mẫu thử có thể là nguyên cây bulong (nếu máy đủ lớn) hoặc mẫu tiện chuẩn từ thân bulong.
2. Gia tải: Lực kéo được tăng dần đều. Máy sẽ ghi lại biểu đồ quan hệ giữa Lực kéo và Độ giãn dài.
3. Xác định các chỉ tiêu:
   • Giới hạn chảy (Yield Strength): Là ứng suất mà tại đó vật liệu bắt đầu biến dạng dẻo (biến dạng không hồi phục). Đây là thông số quan trọng để tính toán thiết kế.
   • Giới hạn bền đứt (Tensile Strength): Là ứng suất lớn nhất mà vật liệu chịu được trước khi bị đứt hoàn toàn. Ví dụ, với bulong cấp bền 8.8, giới hạn bền đứt tối thiểu phải đạt 800 MPa (800 N/mm2).

Kết quả thí nghiệm kéo sẽ quyết định xem lô bulong có đạt cấp bền yêu cầu hay không. Tại CTEG, chúng tôi cam kết mọi lô hàng xuất xưởng đều có khả năng vượt qua các bài test này với hệ số an toàn cao.

Kiểm tra độ cứng và độ dãn dài tương đối của vật liệu

Bên cạnh sức bền, độ dẻo dai của bulong cũng cực kỳ quan trọng, đặc biệt trong các công trình chịu tải trọng động hoặc rung lắc.

• Độ cứng (Hardness Test): Thường đo theo thang Brinell (HB), Rockwell (HRC) hoặc Vickers (HV). Độ cứng có mối tương quan với độ bền kéo. Ví dụ, bulong 8.8 thường có độ cứng khoảng 22-32 HRC. Nếu độ cứng quá thấp, bulong sẽ yếu; nếu quá cao, bulong sẽ giòn và dễ gãy đột ngột.
• Độ giãn dài tương đối (Elongation): Đo lường khả năng biến dạng dẻo của vật liệu trước khi đứt. Bulong neo cần có độ giãn dài đủ lớn (thường >12% đối với cấp bền 8.8) để đảm bảo tính dẻo, giúp kết cấu có khả năng cảnh báo trước khi sụp đổ (biến dạng trước khi gãy).
• Độ thắt tiết diện: Tỉ lệ thu nhỏ của tiết diện tại vị trí đứt so với tiết diện ban đầu, cũng là một chỉ số đánh giá độ dẻo.

Ứng dụng kiểm tra không phá hủy (NDT) bằng phương pháp siêu âm (PAUT/TFM)

Đối với các dự án trọng điểm quốc gia hoặc các kết cấu đặc biệt quan trọng (như chân đế điện gió, cầu cảng), việc cắt mẫu để kéo thử là chưa đủ, vì nó chỉ kiểm tra xác suất. Để kiểm soát 100% các bulong neo đã lắp đặt hoặc các bulong có kích thước quá lớn (M48, M64…), phương pháp kiểm tra không phá hủy (NDT – Non-Destructive Testing) được áp dụng.

Trong đó, Siêu âm mảng pha (PAUT – Phased Array Ultrasonic Testing) và TFM (Total Focusing Method) là những công nghệ tiên tiến nhất hiện nay:

• Nguyên lý hoạt động: Sử dụng sóng âm tần số cao truyền vào trong thân bulong. Nếu gặp các khuyết tật như vết nứt ngầm, rỗ khí, hay tạp chất bên trong, sóng âm sẽ phản xạ lại và được đầu dò thu nhận.
• Ưu điểm vượt trội của PAUT/TFM: Khác với siêu âm truyền thống chỉ cho ra tín hiệu xung, PAUT/TFM cung cấp hình ảnh trực quan (S-Scan, C-Scan) về cấu trúc bên trong của bulong. Nó cho phép phát hiện chính xác vị trí, kích thước và hướng của vết nứt, ngay cả ở những vùng khó kiểm tra như phần ren bị che khuất bởi bê tông.
• Ứng dụng thực tế: Phương pháp này đặc biệt hữu ích để kiểm tra định kỳ các bulong neo móng trụ điện gió hoặc kiểm tra lại các bulong nghi ngờ bị lỗi sau khi đã lắp đặt mà không cần tháo dỡ hay phá hủy kết cấu.

Hướng dẫn cách đọc và hiểu chứng chỉ CO/CQ, kết quả thí nghiệm từ bên thứ ba

Một trong những kỹ năng quan trọng nhất của kỹ sư vật tư là khả năng đọc hiểu các chứng từ chất lượng. Rất nhiều trường hợp nhà thầu bị từ chối nghiệm thu chỉ vì chứng chỉ không khớp với thực tế hoặc không đáp ứng yêu cầu kỹ thuật.

Các thông số kỹ thuật then chốt trên biên bản kết quả thí nghiệm

Khi cầm trên tay một biên bản thí nghiệm (Test Report) từ Quatest 3 hay các phòng Lab, bạn cần tập trung vào các khu vực sau:

1. Thông tin mẫu: Kiểm tra xem tên mẫu, ký hiệu, kích thước có trùng khớp với lô hàng thực tế không.
2. Giới hạn chảy (Yield Point/Strength): Ký hiệu thường là $\sigma_y$ hoặc $R_{eH}$. Đơn vị thường là MPa hoặc N/mm2. Đối với bulong 8.8, giá trị này phải $\ge 640$ MPa (hoặc 660 MPa tùy tiêu chuẩn).
3. Giới hạn bền kéo (Tensile Strength): Ký hiệu $\sigma_b$ hoặc $R_m$. Đối với bulong 8.8, giá trị này phải $\ge 800$ MPa (hoặc 830 MPa tùy tiêu chuẩn).
4. Độ giãn dài (Elongation): Ký hiệu $\delta$ hoặc $A$. Giá trị này phải đạt mức tối thiểu quy định (ví dụ 12%).
5. Kết luận (Conclusion): Phần quan trọng nhất, xác nhận mẫu “Đạt” (Pass) hay “Không đạt” (Fail) theo tiêu chuẩn nào (TCVN 1916-95 hay ASTM…).

Cách đối chiếu kết quả thực tế với yêu cầu kỹ thuật của dự án

Sau khi có các con số từ biên bản thí nghiệm, hãy mở hồ sơ yêu cầu kỹ thuật (Technical Specification) của dự án ra để so sánh:

• So sánh cấp bền: Nếu dự án yêu cầu bulong Gr. 55 (theo ASTM F1554), bạn phải đảm bảo giới hạn chảy của mẫu thử đạt tối thiểu 55 ksi (khoảng 380 MPa). Đừng nhầm lẫn giữa các hệ đơn vị (ksi, psi, MPa, kgf/mm2).
• So sánh thành phần hóa học (nếu có CO): Một số dự án yêu cầu mác thép cụ thể (ví dụ C45, 40Cr). Hãy kiểm tra Mill Test Certificate (Chứng chỉ xuất xưởng của nhà máy thép) để đảm bảo thành phần C, Mn, Si, P, S nằm trong giới hạn cho phép.
• Lưu ý về quy đổi: Đôi khi kết quả thí nghiệm cao hơn yêu cầu quá nhiều cũng cần xem xét, vì vật liệu quá cứng có thể giòn. Sự phù hợp là yếu tố then chốt.

Quy trình nghiệm thu vật tư đầu vào và kỹ năng thực hành tại công trường

Để quá trình nghiệm thu diễn ra suôn sẻ, nhanh chóng và chính xác, kỹ sư hiện trường cần tuân thủ quy trình thực hành sau:

1. Chuẩn bị hồ sơ: Tập hợp đầy đủ Hợp đồng, Bản vẽ thi công được duyệt, Phiếu yêu cầu nghiệm thu, và bộ chứng chỉ CO/CQ từ nhà cung cấp (CTEG).
2. Kiểm đếm số lượng và quy cách:
   • Kiểm tra số lượng từng loại bulong, đai ốc, long đen theo Packing List.
   • Phân loại bulong theo kích thước (M16, M20, M24…) để tránh nhầm lẫn khi lắp đặt.
3. Lấy mẫu xác suất: Cùng với Tư vấn giám sát (TVGS), chọn ngẫu nhiên mẫu từ lô hàng để kiểm tra ngoại quan và niêm phong mẫu gửi đi thí nghiệm (nếu dự án yêu cầu test độc lập).
4. Kiểm tra tình trạng bảo quản: Đảm bảo bulong được kê cao, che chắn, không bị dính bùn đất hay ngâm nước, đặc biệt là với hàng đen chưa mạ.
5. Lập biên bản nghiệm thu: Ghi nhận rõ ràng tình trạng vật tư, kết quả kiểm tra ngoại quan và sự đồng ý của các bên để đưa vào sử dụng.

Quy trình bàn giao và ký nhận biên bản xuất xưởng cùng CTEG

Tại Công ty Cổ phần Công nghiệp và Thương mại Cường Thịnh (CTEG), chúng tôi hiểu rằng sự minh bạch trong hồ sơ giấy tờ là yếu tố then chốt để xây dựng niềm tin. Vì vậy, quy trình bàn giao của chúng tôi được chuẩn hóa chuyên nghiệp thông qua hệ thống quản lý ERP:

“Chất lượng – Uy tín – Tận tâm là kim chỉ nam trong mọi hoạt động của CTEG. Chúng tôi không chỉ giao hàng, chúng tôi giao sự an tâm.”

Khi nhận hàng từ CTEG, Quý khách hàng sẽ trải qua quy trình bàn giao chặt chẽ như sau:

1. Giao nhận thực tế: Nhân viên giao nhận của CTEG sẽ cùng thủ kho công trình kiểm đếm chi tiết số lượng, quy cách ngay tại xe.
2. Bộ hồ sơ xuất xưởng (Certificate of Quality – CQ): Đi kèm mỗi lô hàng là bộ hồ sơ chất lượng do CTEG phát hành, bao gồm:
   • Phiếu xuất kho kiêm bảo hành: Ghi rõ mã hàng, số lượng.
   • Chứng chỉ chất lượng (Mill Test Report): Thể hiện thành phần hóa học của phôi thép đầu vào.
   • Biên bản thí nghiệm cơ tính (Factory Test Report): Kết quả test lực kéo nội bộ hoặc từ trung tâm kiểm định (tùy thỏa thuận hợp đồng).
3. Ký nhận biên bản: Sau khi đối chiếu hàng hóa và hồ sơ khớp lệnh, đại diện hai bên sẽ ký vào biên bản giao nhận. Đây là cơ sở pháp lý xác nhận CTEG đã hoàn thành nghĩa vụ cung cấp hàng đạt chuẩn.

Các lỗi thường gặp và biện pháp xử lý khi bulong neo không đạt chuẩn

Trong quá trình kiểm tra, một số lỗi phổ biến có thể xuất hiện. Dưới đây là cách nhận diện và hướng xử lý:

• Lỗi ren bị cháy hoặc không vặn được đai ốc:
  • Nguyên nhân: Do dao tiện bị mòn, phôi thép không đồng nhất hoặc lớp mạ kẽm quá dày làm lấp đầy chân ren.
  • Xử lý: Dùng taro hoặc bàn ren để sửa lại ren (nếu nhẹ). Nếu lớp mạ quá dày, cần dùng đai ốc chuyên dụng hoặc taro lại lỗ đai ốc (oversize). Nếu lỗi do gia công, yêu cầu đổi trả.
• Bulong bị cong vênh quá mức cho phép:
  • Nguyên nhân: Do quá trình vận chuyển, cẩu lắp hoặc nhiệt luyện không đúng cách.
  • Xử lý: Nếu độ cong nhỏ, có thể uốn nắn nguội. Nếu cong nhiều hoặc có vết nứt tại chỗ cong, phải loại bỏ ngay lập tức.
• Kết quả thí nghiệm lực kéo không đạt:
  • Xử lý: Tiến hành lấy mẫu lại lần 2 với số lượng mẫu gấp đôi (theo quy định TCVN). Nếu lần 2 vẫn không đạt, lô hàng phải bị từ chối và trả về nhà cung cấp để thay thế lô mới.

Câu hỏi thường gặp về kiểm tra chất lượng bulong neo (FAQ)

1. Tần suất lấy mẫu thí nghiệm bulong neo là bao nhiêu?

Theo TCVN, thông thường cứ mỗi lô hàng cùng chủng loại, cùng đường kính và cùng mác thép sẽ lấy 3 mẫu để thí nghiệm kéo. Tuy nhiên, con số cụ thể có thể thay đổi tùy theo quy mô dự án và chỉ dẫn kỹ thuật riêng của từng công trình.

2. Bulong neo mạ kẽm nhúng nóng có bị giảm độ bền không?

Quá trình mạ kẽm nhúng nóng ở nhiệt độ cao có thể ảnh hưởng nhẹ đến cơ tính của một số loại thép cường độ cao (như 10.9) do hiện tượng giòn hydro. Tuy nhiên, với quy trình kiểm soát nhiệt độ chuẩn tại CTEG, sự ảnh hưởng này là không đáng kể và vẫn đảm bảo cấp bền yêu cầu.

3. Tôi có thể sử dụng bulong neo cấp bền 5.6 thay cho 8.8 được không?

Tuyệt đối không. Cấp bền 8.8 có khả năng chịu lực cao hơn rất nhiều so với 5.6. Việc tự ý thay đổi cấp bền xuống thấp hơn sẽ gây nguy hiểm nghiêm trọng cho kết cấu công trình.

4. Chi phí thí nghiệm kéo bulong neo ai chịu?

Thông thường, nhà thầu thi công sẽ chịu chi phí thí nghiệm đầu vào như một phần của chi phí quản lý chất lượng. Tuy nhiên, điều này phụ thuộc vào thỏa thuận cụ thể trong hợp đồng giữa Chủ đầu tư và Nhà thầu.

Kết luận: Đảm bảo chất lượng bền vững cho mọi công trình cùng CTEG

Kiểm tra chất lượng bulong neo là một quy trình không thể xem nhẹ, đòi hỏi sự am hiểu về tiêu chuẩn kỹ thuật, sự tỉ mỉ trong quan sát và tính tuân thủ nghiêm ngặt trong thí nghiệm. Một chiếc bulong nhỏ bé nhưng gánh vác trọng trách an toàn cho cả công trình lớn.

Với kinh nghiệm cung ứng cho hàng loạt dự án trọng điểm như Sân bay Long Thành, Nhà máy LEGO hay các dự án điện gió, CTEG tự hào mang đến giải pháp bulong neo chất lượng cao, đầy đủ CO/CQ và hỗ trợ kỹ thuật tận tâm. Chúng tôi không chỉ cung cấp sản phẩm, chúng tôi đồng hành cùng bạn giải quyết bài toán chất lượng và tiến độ.
