Cẩm nang chi tiết về quy cách bulong neo M20 trong công trình dân dụng: Từ thông số kỹ thuật đến thi công

Bulong neo M20 là gì? Tầm quan trọng trong kết cấu công trình dân dụng

Trong mọi câu chuyện về sự thành công của một công trình xây dựng, nhân vật chính thường được nhắc đến là những tòa nhà cao tầng lộng lẫy hay những nhà xưởng quy mô lớn. Tuy nhiên, để “nhân vật chính” ấy có thể đứng vững trước gió bão và thời gian, họ cần một người hùng thầm lặng nhưng vô cùng mạnh mẽ: Bulong neo M20.

Bulong neo M20 (hay còn gọi là bu lông móng M20) là chi tiết cơ khí có đường kính thân ren là 20mm. Nhiệm vụ cốt lõi của nó là tạo ra liên kết chân móng, neo giữ chân cột thép vào đà kiềng hoặc nền bê tông cốt thép. Hãy tưởng tượng bulong neo như rễ của một cái cây cổ thụ; nếu bộ rễ không bám sâu và chắc chắn, cái cây dù to lớn đến đâu cũng dễ dàng bị quật ngã. Trong các công trình dân dụng như nhà thép tiền chế, nhà xưởng, hay các trụ đèn chiếu sáng, bulong neo M20 đóng vai trò là cầu nối sinh tử, chuyển giao toàn bộ tải trọng, lực nhổ và lực cắt từ phần nổi của công trình xuống lòng đất.

Sự cố về kết cấu thường không bắt nguồn từ những dầm thép khổng lồ, mà thường xuất phát từ những điểm liên kết yếu kém. Việc sử dụng sai quy cách hoặc chất lượng bulong neo M20 không đạt chuẩn có thể dẫn đến hậu quả nghiêm trọng như nứt móng, nghiêng cột, hoặc thậm chí sụp đổ khi gặp rung chấn. Do đó, hiểu đúng và đủ về loại vật tư này chính là bước đầu tiên trong kế hoạch xây dựng sự an toàn và bền vững cho dự án của bạn.

Chi tiết quy cách và thông số kỹ thuật của bulong neo M20

Để biến bản vẽ thiết kế thành hiện thực an toàn, người kỹ sư không thể dựa vào cảm tính mà phải dựa vào những con số chính xác. Quy cách của bulong neo M20 không chỉ đơn thuần là đường kính, mà là một tập hợp các thông số kỹ thuật được quy định chặt chẽ bởi các tiêu chuẩn quốc gia (TCVN) và quốc tế (DIN, ISO). Việc nắm rõ các thông số này chính là “tấm bản đồ” giúp bạn đi đúng hướng trong quá trình mua sắm và thi công, tránh tình trạng “râu ông nọ cắm cằm bà kia” khi lắp đặt vào bản mã.

Một bộ bulong neo M20 hoàn chỉnh thường bao gồm: thân bulong, đai ốc (ê-cu) và vòng đệm (long đen). Dưới đây, chúng ta sẽ đi sâu vào chi tiết từng khía cạnh kỹ thuật để bạn có cái nhìn toàn diện nhất.

Kích thước, đường kính và bước ren tiêu chuẩn theo ISO/TCVN

Khi nhắc đến M20, con số 20 biểu thị đường kính danh nghĩa của ren là 20mm. Tuy nhiên, trong kỹ thuật chế tạo và nghiệm thu, chúng ta cần quan tâm đến nhiều kích thước chi tiết hơn để đảm bảo độ ăn khớp hoàn hảo.

Theo tiêu chuẩn TCVN 1916:1995 và ISO 898-1, các thông số kích thước cơ bản của bulong neo M20 thường được quy định như sau:

Thông số kỹ thuật	Giá trị tiêu chuẩn (M20)	Ghi chú
Đường kính danh nghĩa (d)	20 mm	Dung sai thường là +/- 0.5mm tùy cấp độ
Bước ren (P)	2.5 mm	Bước ren thô tiêu chuẩn phổ biến nhất
Chiều dài tổng (L)	300mm – 1500mm	Tùy thuộc vào thiết kế móng
Chiều dài chạy ren (b)	50mm – 150mm	Có thể gia công theo yêu cầu
Đường kính giác đai ốc (s)	30 mm	Dùng cờ lê size 30 để siết

Lưu ý quan trọng: Bước ren 2.5mm là bước ren thô tiêu chuẩn. Trong một số trường hợp đặc biệt yêu cầu độ chính xác cao hoặc chống rung động mạnh, bước ren mịn (ví dụ 1.5mm hoặc 2.0mm) có thể được sử dụng, nhưng rất hiếm trong bulong neo móng thông thường. Việc xác định đúng bước ren là cực kỳ quan trọng để đảm bảo đai ốc có thể lắp vừa vào thân bulong.

Các cấp bền phổ biến (4.6, 5.6, 8.8) và vật liệu chế tạo

Nếu kích thước quyết định việc lắp đặt có vừa vặn hay không, thì cấp bền (Grade) chính là yếu tố quyết định “sức khỏe” và tuổi thọ của công trình. Cấp bền của bulong neo M20 cho biết khả năng chịu lực kéo đứt và giới hạn chảy của vật liệu. Trong các công trình dân dụng, ba cấp bền phổ biến nhất bạn sẽ gặp là 4.6, 5.6 và 8.8.

• Cấp bền 4.6: Đây là loại phổ thông nhất cho các công trình nhà ở, nhà xưởng nhỏ.
  • Giới hạn bền đứt: 400 MPa (4000 kg/cm²).
  • Giới hạn bền chảy: 240 MPa (60% của 400).
  • Vật liệu chế tạo: Thường dùng thép cacbon thấp như SS400, CT3. Loại này có ưu điểm là dẻo, dễ uốn, giá thành rẻ nhưng khả năng chịu tải trọng lớn không cao.
• Cấp bền 5.6: Dùng cho các công trình yêu cầu tải trọng trung bình.
  • Giới hạn bền đứt: 500 MPa.
  • Giới hạn bền chảy: 300 MPa.
  • Vật liệu chế tạo: Thép C45. Thép này có hàm lượng cacbon cao hơn, cứng hơn và chịu lực tốt hơn so với SS400.
• Cấp bền 8.8: Dành cho các công trình nhà thép tiền chế khẩu độ lớn, nhà cao tầng hoặc các vị trí chịu lực rung động mạnh.
  • Giới hạn bền đứt: 800 MPa.
  • Giới hạn bền chảy: 640 MPa.
  • Vật liệu chế tạo: Thép hợp kim như 40Cr. Sau khi gia công, bulong thường phải trải qua quá trình tôi và ram (nhiệt luyện) để đạt được độ cứng và độ bền này.

Việc lựa chọn sai cấp bền (ví dụ dùng 4.6 cho công trình yêu cầu 8.8) là một sai lầm chí mạng có thể dẫn đến đứt bulong ngay khi chịu tải trọng gió bão.

Phân tích khả năng chịu lực kéo và lực cắt của bulong M20

Để tránh những thất bại thảm khốc trong xây dựng, bạn cần hiểu rõ giới hạn chịu đựng của vật liệu mình đang sử dụng. Đối với bulong neo M20, hai thông số sống còn mà kỹ sư kết cấu phải tính toán kỹ lưỡng là khả năng chịu lực kéo (Tensile Strength) và khả năng chịu lực cắt (Shear Strength).

1. Khả năng chịu lực kéo:
Đây là lực tối đa mà bulong có thể chịu được theo phương dọc trục trước khi bị đứt rời. Khả năng này phụ thuộc trực tiếp vào diện tích tiết diện chịu lực và cấp bền của vật liệu.
Công thức tính sơ bộ lực kéo đứt (N) là:

N = As × σb

Trong đó:

– As: Diện tích tiết diện chịu lực của ren M20 (khoảng 245 mm²).

– σb: Giới hạn bền của vật liệu (ví dụ cấp bền 5.6 là 500 N/mm²).

Ví dụ thực tế: Một thanh bulong neo M20 cấp bền 5.6 có thể chịu được lực kéo đứt lý thuyết khoảng:

245 mm² × 500 N/mm² = 122,500 N (tương đương khoảng 12.25 tấn).

Tuy nhiên, trong thiết kế an toàn, chúng ta chỉ được phép sử dụng khoảng 40-60% giới hạn này (tức là khoảng 5-7 tấn/bulong) để đảm bảo hệ số an toàn.

2. Khả năng chịu lực cắt:
Lực cắt xuất hiện khi có tác động ngang (như gió thổi ngang nhà xưởng hoặc động đất), làm cho chân cột có xu hướng trượt trên mặt móng. Bulong neo M20 đóng vai trò như chốt chặn chống lại sự trượt này. Khả năng chịu cắt thường được tính bằng khoảng 0.6 lần khả năng chịu kéo (đối với thép thường).

Ví dụ: Nếu lực kéo đứt là 12 tấn, thì lực cắt phá hủy vào khoảng 7.2 tấn.

“Trong thiết kế kết cấu thép, đừng bao giờ thiết kế sát với giới hạn bền. Hãy luôn dành một ‘khoảng thở’ an toàn. Một bulong M20 cấp bền 8.8 có thể chịu tải cực lớn, nhưng sự ổn định của nó còn phụ thuộc vào độ sâu chôn trong bê tông và chất lượng của bê tông móng.”
Chuyên gia Kết cấu Thép

Hiểu rõ các con số này giúp bạn tự tin hơn khi ra quyết định, đảm bảo rằng hệ thống móng của bạn đủ sức “gánh vác” toàn bộ công trình phía trên.

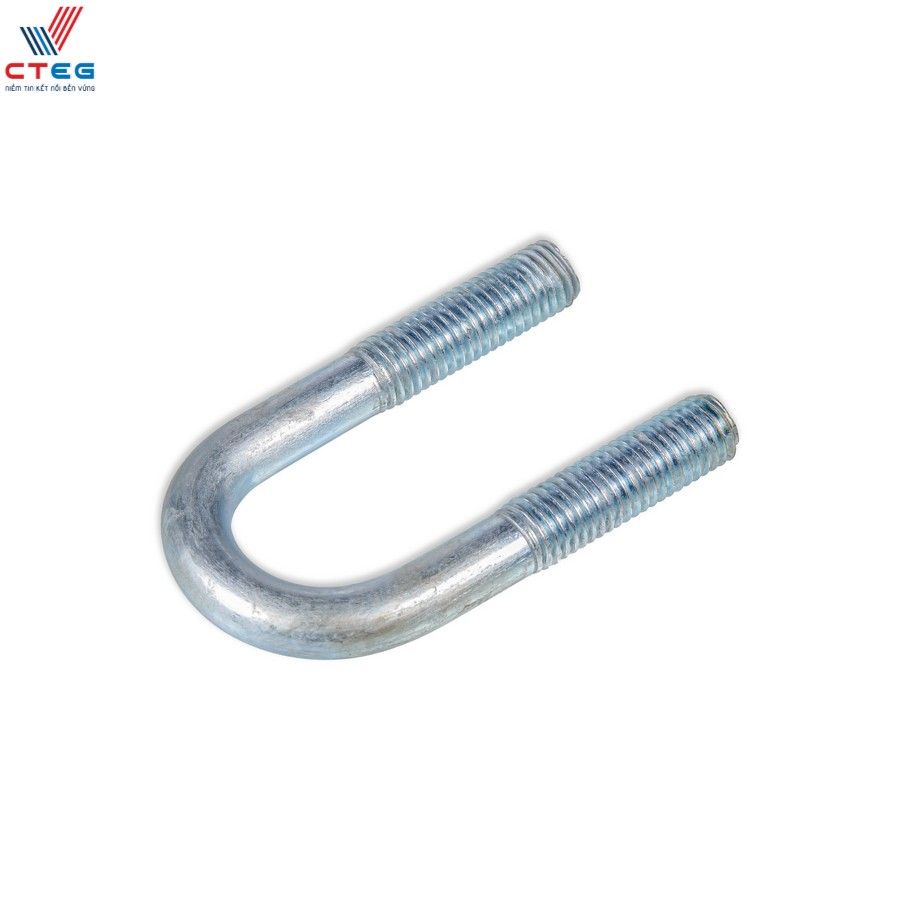

Các loại hình dáng bulong neo M20 thông dụng: J, L, LA và JA

Không phải mọi vị trí móng đều giống nhau, và đó là lý do tại sao bulong neo M20 được biến hóa thành nhiều hình dáng khác nhau. Mỗi hình dáng là một giải pháp tối ưu cho một bài toán kết cấu cụ thể. Việc chọn đúng hình dáng không chỉ giúp thi công dễ dàng hơn mà còn tăng cường khả năng neo giữ trong bê tông.

• Bulong neo kiểu L (L-Anchor Bolt):

  Đây là loại phổ biến nhất trong các công trình dân dụng. Hình dáng giống chữ L giúp phần móc ngang ghim chặt vào bê tông, chống lại lực nhổ.

  Ứng dụng: Dùng cho móng cột nhà xưởng, nhà phố, nơi có hố móng rộng rãi và dễ thi công.
• Bulong neo kiểu J (J-Anchor Bolt):

  Có hình dáng giống chữ J với một đầu bẻ móc câu. Loại này thường được dùng khi cần tạo liên kết nhanh hoặc trong các kết cấu móng nông hơn.

  Ứng dụng: Neo giữ các thiết bị máy móc, chân cột đèn chiếu sáng.
• Bulong neo kiểu LA:

  Tương tự kiểu L nhưng phần bẻ ngang dài hơn hoặc có cấu tạo đặc biệt để tăng diện tích tiếp xúc.

  Ứng dụng: Dùng trong các kết cấu cần lực neo giữ lớn hơn mức trung bình mà không muốn tăng đường kính bulong.
• Bulong neo kiểu JA:

  Là biến thể của kiểu J nhưng phần móc cong được thiết kế để ôm lấy cốt thép chủ trong dầm móng.

  Ứng dụng: Dùng trong các trường hợp cần liên kết chặt chẽ với lồng thép móng để chống rung động cao.

Ngoài ra, còn có các loại bulong neo thẳng (I) dùng cho cấy hóa chất (bulong hóa chất) khi cần sửa chữa hoặc bổ sung cột vào nền bê tông đã đổ sẵn. Lựa chọn hình dáng nào phụ thuộc vào bản vẽ thiết kế và không gian thi công thực tế tại công trường.

Hướng dẫn cách tính số lượng bulong M20 cần thiết cho một chân cột

Bạn đã có kiến thức về thông số và khả năng chịu lực, giờ là lúc chuyển sang kỹ năng thực hành: Làm thế nào để biết một chân cột cần bao nhiêu bulong M20? 2 cái, 4 cái hay 8 cái? Đây là bài toán cân não giữa an toàn và chi phí.

Quy trình tính toán cơ bản thường đi theo các bước sau:

Bước 1: Xác định nội lực tại chân cột
Từ phần mềm tính toán kết cấu (như SAP2000, Etabs), bạn cần lấy ra các giá trị nội lực tại chân cột nguy hiểm nhất (thường là tổ hợp bao):

– Lực dọc (N): Lực nén hoặc nhổ.

– Mô men uốn (M): Lực làm xoay cột.

– Lực cắt (V): Lực đẩy ngang.

Bước 2: Tính lực kéo lớn nhất tác dụng lên một bulong
Khi cột chịu mô men uốn lớn, một bên chân cột sẽ bị nén xuống bê tông, bên còn lại sẽ bị nhổ lên. Bulong neo ở phía bị nhổ sẽ phải chịu lực lớn nhất.

Công thức đơn giản hóa (tham khảo):

N_bulong = (M / d_cánh_tay_đòn) / số_lượng_bulong_chịu_kéo

Trong đó, bạn cần giả định trước số lượng bulong để kiểm tra.

Bước 3: So sánh với khả năng chịu lực cho phép
Lấy lực kéo tính toán được ở Bước 2 so sánh với khả năng chịu lực kéo cho phép của bulong M20 (đã tính ở phần trên, có xét đến hệ số an toàn).

– Nếu N_tính_toán < [N]_cho_phép: Số lượng bulong giả định là ĐẠT.

– Nếu N_tính_toán > [N]_cho_phép: Bạn cần tăng số lượng bulong hoặc tăng cấp bền (từ 5.6 lên 8.8), hoặc chuyển sang đường kính lớn hơn (M24).

Bước 4: Bố trí cấu tạo
Ngoài tính toán chịu lực, số lượng bulong còn phải tuân theo cấu tạo. Ví dụ, với cột thép hình I, tối thiểu thường cần 4 bulong (2 cái mỗi bên cánh) để đảm bảo ổn định trong quá trình lắp dựng, ngay cả khi tính toán chịu lực chỉ cần 2 cái.

Lời khuyên thực tế: Đối với các công trình dân dụng thông thường sử dụng cột I200-I300, bố trí 4 bulong M20 là phương án phổ biến và an toàn nhất, vừa đủ chịu lực vừa dễ thi công căn chỉnh.

So sánh bulong M20 với M16 và M24: Lựa chọn tối ưu cho từng loại tải trọng

Trong vai trò là người ra quyết định, bạn thường đứng trước sự phân vân: “Liệu dùng M20 có lãng phí không? Có nên giảm xuống M16 cho tiết kiệm? Hay tăng lên M24 cho chắc ăn?”. Để giúp bạn tránh khỏi sự bối rối này, chúng ta hãy cùng đặt chúng lên bàn cân so sánh.

Tiêu chí	Bulong M16	Bulong M20 (Khuyên dùng)	Bulong M24
Đường kính	16 mm	20 mm	24 mm
Diện tích chịu lực (As)	~157 mm²	~245 mm²	~353 mm²
Khả năng chịu tải (so với M20)	Thấp hơn ~36%	Tiêu chuẩn (100%)	Cao hơn ~44%
Ứng dụng phù hợp	Nhà phố nhỏ, cột mái sảnh, kèo thép nhẹ.	Nhà xưởng khẩu độ < 20m, nhà phố nhiều tầng, chân cột I200-I350.	Nhà xưởng khẩu độ lớn, cầu trục, nhà cao tầng, chân cột I400 trở lên.
Chi phí	Thấp	Trung bình (Tối ưu)	Cao

Tại sao M20 thường là “điểm ngọt” (Sweet Spot)?
Bulong M20 cân bằng hoàn hảo giữa khả năng chịu lực và chi phí. Với M16, khả năng chịu lực giảm đi đáng kể, chỉ phù hợp cho các cấu kiện phụ hoặc công trình rất nhỏ. Nếu dùng M16 cho khung chính, bạn có thể phải tăng số lượng bulong lên rất nhiều (ví dụ từ 4 lên 8 cái), làm phức tạp bản mã và khó thi công. Ngược lại, M24 tuy rất khỏe nhưng giá thành cao hơn nhiều và yêu cầu thiết bị siết lực lớn hơn. Vì vậy, M20 là lựa chọn “vừa vặn” nhất cho đại đa số các công trình dân dụng và công nghiệp nhẹ hiện nay.

Kinh nghiệm lựa chọn nhà cung cấp bulong neo M20 đạt chuẩn chất lượng

Bạn đã có bản thiết kế hoàn hảo, nhưng nếu vật tư đưa vào công trình là hàng kém chất lượng, mọi nỗ lực tính toán đều trở nên vô nghĩa. Việc chọn nhà cung cấp không chỉ là mua hàng, mà là chọn một đối tác cùng bạn gánh vác trách nhiệm an toàn của công trình.

Dưới đây là những tiêu chí vàng để bạn “chọn mặt gửi vàng”:

1. Chứng chỉ xuất xưởng (CO/CQ): Đây là yêu cầu bắt buộc. Nhà cung cấp uy tín phải cung cấp được giấy chứng nhận chất lượng, chứng minh nguồn gốc phôi thép (ví dụ thép Thái Nguyên, Hòa Phát hay nhập khẩu) và kết quả test lực kéo của lô hàng.
2. Khả năng gia công chính xác: Hãy yêu cầu xem mẫu hoặc hình ảnh thực tế. Ren phải sáng, đều, không bị cháy ren hay sứt mẻ. Đai ốc phải vặn vào nhẹ nhàng bằng tay nhưng không được quá lỏng lẻo.
3. Quy trình mạ kẽm: Đối với bulong neo, phần đầu ren thường cần mạ kẽm (điện phân hoặc nhúng nóng) để chống rỉ. Hãy kiểm tra lớp mạ có dày dặn và bám dính tốt không.
4. Cam kết tiến độ: Trong xây dựng, chậm vật tư là chậm cả dự án. Hãy chọn đơn vị có năng lực sản xuất lớn hoặc kho hàng sẵn có để đảm bảo tiến độ đổ bê tông của bạn không bị gián đoạn.

Biện pháp bảo quản bulong neo tại công trường tránh rỉ sét và hư hỏng

Nhiều kỹ sư thường chủ quan sau khi mua hàng về, vứt bulong lăn lóc tại công trường. Hậu quả là khi cần lắp đặt, ren đã bị rỉ sét nặng hoặc dính đầy bùn đất, khiến việc vặn đai ốc trở thành cực hình và làm giảm khả năng chịu lực.

Để tránh thất bại đáng tiếc này, hãy áp dụng quy trình bảo quản sau:

• Lưu kho nơi khô ráo: Tuyệt đối không để bulong tiếp xúc trực tiếp với nền đất ẩm ướt. Hãy kê cao trên pallet gỗ và che phủ bằng bạt nếu để ngoài trời.
• Bảo vệ phần ren: Phần ren là phần quan trọng nhất. Nên bôi một lớp dầu mỡ bảo quản mỏng lên phần ren ngay khi tập kết về công trường.
• Bọc nilon sau khi lắp đặt: Sau khi đã định vị bulong vào cốt thép và chờ đổ bê tông, hãy dùng nilon hoặc băng dính quấn chặt phần đầu ren nhô lên. Việc này ngăn vữa xi măng bám vào ren trong quá trình đổ bê tông – một lỗi rất phổ biến khiến thợ lắp dựng phải mất hàng giờ để đục tỉa vệ sinh sau này.

Những câu hỏi thường gặp về bulong neo M20 (FAQ)

Bulong neo M20 dài bao nhiêu là chuẩn?

Không có chiều dài chuẩn cố định. Chiều dài phụ thuộc vào thiết kế móng, thường dao động từ 400mm đến 1000mm. Công thức ước lượng phổ biến là 30-40 lần đường kính (30d-40d).

Nên dùng bulong neo M20 mạ kẽm hay hàng đen?

Phần chôn trong bê tông nên dùng hàng đen để tăng độ bám dính. Phần đầu ren nhô lên nên được mạ kẽm hoặc bôi mỡ để chống rỉ sét do môi trường.

Bulong neo M20 cấp bền 8.8 có hàn được không?

Hạn chế hàn trực tiếp vào thân bulong cấp bền cao (8.8) vì nhiệt độ hàn có thể làm thay đổi cấu trúc thép, giảm khả năng chịu lực (làm non thép). Nếu cần định vị, chỉ nên hàn chấm bon vào thép cấu tạo.

Kết luận và lời khuyên cho chủ đầu tư khi sử dụng bulong neo M20

Bulong neo M20 tuy nhỏ bé nhưng gánh vác trọng trách to lớn trong sự an toàn của cả công trình. Bằng việc hiểu rõ quy cách, tính toán đúng số lượng và lựa chọn nhà cung cấp uy tín, bạn đang đặt những viên gạch vững chắc nhất cho sự thành công của dự án. Đừng tiết kiệm chi phí ở những chi tiết cốt lõi này, vì sự an tâm và bền vững mới là lợi nhuận lớn nhất của mọi công trình.
