Bảng tra kích thước bulong và lực siết tiêu chuẩn: Cẩm nang kỹ thuật toàn diện cho kỹ sư

Tầm quan trọng của việc tuân thủ tiêu chuẩn kích thước và lực siết bulong trong cơ khí

Trong lĩnh vực cơ khí chế tạo và xây dựng, bulong không chỉ đơn thuần là một chi tiết liên kết; nó là yếu tố cốt lõi đảm bảo sự toàn vẹn và an toàn của cả một hệ thống kết cấu. Việc tuân thủ nghiêm ngặt các tiêu chuẩn về kích thước và lực siết là yêu cầu cấp thiết (Urgent) và bắt buộc đối với mọi kỹ sư. Một sai sót nhỏ trong việc lựa chọn đường kính hoặc áp dụng lực siết không đúng có thể dẫn đến những hậu quả thảm khốc, từ việc rò rỉ áp suất trong các đường ống công nghiệp đến sự sụp đổ của các kết cấu thép chịu lực.

Lực siết (Torque) tạo ra lực căng ban đầu (Preload) trong thân bulong, giúp kẹp chặt các chi tiết lại với nhau. Nếu lực siết không đủ (Under-torquing), mối ghép sẽ bị lỏng do rung động trong quá trình vận hành, dẫn đến mỏi và gãy bulong. Ngược lại, nếu lực siết quá lớn (Over-torquing), bulong sẽ bị kéo giãn quá giới hạn chảy, làm hỏng ren hoặc đứt gãy ngay khi lắp đặt. Do đó, việc sở hữu và hiểu rõ các bảng tra tiêu chuẩn không chỉ là hữu ích (Useful) mà còn là “kim chỉ nam” sinh tồn cho chất lượng công trình.

Bài viết này sẽ cung cấp dữ liệu cụ thể (Ultra-specific) và chính xác nhất, giúp các kỹ sư loại bỏ hoàn toàn sự phỏng đoán, đảm bảo mọi mối nối đều đạt chuẩn kỹ thuật quốc tế.

Bảng tra kích thước bulong tiêu chuẩn quốc tế (ISO/DIN/JIS)

Để đảm bảo tính lắp lẫn và đồng bộ trong thiết kế toàn cầu, kích thước bulong được quy định chặt chẽ bởi các tổ chức tiêu chuẩn hóa như ISO (Quốc tế), DIN (Đức) và JIS (Nhật Bản). Đối với kỹ sư tại Việt Nam, hệ mét (Metric) theo tiêu chuẩn ISO là phổ biến nhất. Việc nắm vững các thông số hình học là bước đầu tiên để lựa chọn đúng loại vật tư cho thiết kế.

Một bảng tra kích thước chuẩn không chỉ cung cấp đường kính mà còn phải bao gồm các thông số chi tiết về bước ren, kích thước giác (để chọn cờ lê), và chiều cao đầu bulong. Sự chính xác trong các thông số này giúp kỹ sư thiết kế không gian lắp đặt phù hợp, tránh trường hợp không đưa được dụng cụ vào để siết hoặc đầu bulong bị nhô ra gây cản trở hoạt động của máy móc.

Dưới đây, chúng ta sẽ đi sâu vào giải mã các thông số hình học và cung cấp bảng tra chi tiết cho dải kích thước thông dụng nhất hiện nay.

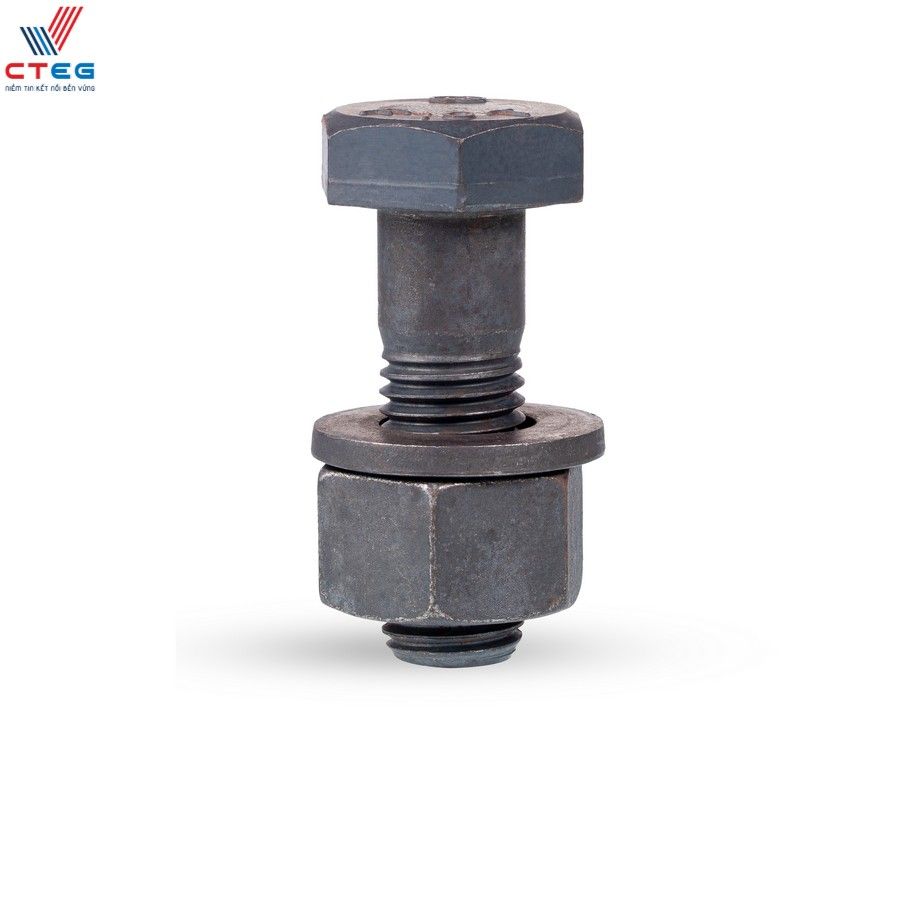

Các thông số hình học cơ bản: Đường kính danh nghĩa, bước ren và kích thước đầu lục giác

Trước khi tra bảng, kỹ sư cần hiểu rõ các ký hiệu viết tắt thường gặp trong các bản vẽ kỹ thuật và catalogue nhà sản xuất. Đây là những thông số cụ thể (Ultra-specific) định hình nên một con bulong:

• Đường kính danh nghĩa (d): Ký hiệu là “M” kèm theo số (ví dụ: M10, M12). Đây là đường kính ngoài của phần ren, dùng để gọi tên bulong.
• Bước ren (P – Pitch): Là khoảng cách giữa hai đỉnh ren liên tiếp. Trong hệ mét, có bước ren thô (Coarse) và bước ren mịn (Fine). Bảng tra dưới đây sẽ tập trung vào bước ren thô vì đây là loại phổ biến nhất trong liên kết cơ khí thông thường.
• Kích thước đầu lục giác (s): Hay còn gọi là size cờ lê (Width across flats). Đây là khoảng cách giữa hai cạnh song song đối diện của đầu lục giác, quyết định kích cỡ dụng cụ cần dùng để siết.
• Chiều cao đầu bulong (k): Độ dày của phần đầu lục giác, quan trọng trong việc tính toán không gian lắp ghép.

Bảng tra kích thước bulong hệ mét (M3 đến M64) chi tiết nhất

Dưới đây là bảng tổng hợp kích thước cho các loại bulong lục giác ngoài thông dụng (theo tiêu chuẩn DIN 931/933 hoặc ISO 4014/4017). Bảng này cực kỳ hữu ích (Useful) cho việc tra cứu nhanh tại văn phòng thiết kế hoặc ngay tại công trường.

Kích thước (M)	Bước ren chuẩn (P) (mm)	Kích thước giác (s) (mm) – Size Cờ lê	Chiều cao đầu (k) (mm)
M3	0.5	5.5	2.0
M4	0.7	7	2.8
M5	0.8	8	3.5
M6	1.0	10	4.0
M8	1.25	13	5.3
M10	1.5	17 (hoặc 16 theo ISO mới)	6.4
M12	1.75	19 (hoặc 18 theo ISO mới)	7.5
M14	2.0	22 (hoặc 21 theo ISO mới)	8.8
M16	2.0	24	10.0
M18	2.5	27	11.5
M20	2.5	30	12.5
M22	2.5	32 (hoặc 34)	14.0
M24	3.0	36	15.0
M27	3.0	41	17.0
M30	3.5	46	18.7
M36	4.0	55	22.5
M42	4.5	65	26.0
M48	5.0	75	30.0
M56	5.5	85	35.0
M64	6.0	95	40.0

Bảng tra lực siết bulong tiêu chuẩn theo cấp độ bền (Grade)

Sau khi đã chọn đúng kích thước, yếu tố quyết định tiếp theo là lực siết. Tuy nhiên, không có một con số lực siết duy nhất cho một kích thước bulong. Giá trị này phụ thuộc hoàn toàn vào cấp độ bền (Grade) của vật liệu chế tạo bulong. Áp dụng lực siết của bulong cường độ cao cho bulong thường sẽ làm đứt bulong ngay lập tức. Ngược lại, áp dụng lực siết của bulong thường cho bulong cường độ cao sẽ không tận dụng được khả năng chịu tải của mối nối, gây lãng phí và mất an toàn.

Phần này cung cấp thông tin độc nhất (Unique) và chi tiết về mối tương quan giữa cấp bền và lực siết, giúp kỹ sư đưa ra quyết định chính xác nhất.

Phân loại cấp độ bền bulong phổ biến: 4.8, 8.8, 10.9 và 12.9

Trên đầu mỗi con bulong lục giác đều có dập các ký số thể hiện cấp bền. Hiểu ý nghĩa của chúng là kiến thức nền tảng bắt buộc:

• Cấp bền 4.6 / 4.8 (Bulong thường): Thường làm từ thép cacbon thấp, không qua xử lý nhiệt.
  • Số đầu “4”: Giới hạn bền đứt (Tensile Strength) là 400 MPa.
  • Số sau “.8”: Giới hạn chảy (Yield Strength) bằng 80% giới hạn bền đứt (320 MPa).
  • Ứng dụng: Các chi tiết phụ, không chịu lực lớn, nội thất, điện dân dụng.
• Cấp bền 8.8 (Bulong cường độ cao trung bình): Thép cacbon trung bình, đã qua tôi và ram.
  • Giới hạn bền: 800 MPa. Giới hạn chảy: 640 MPa.
  • Ứng dụng: Phổ biến nhất trong cơ khí, kết cấu thép nhà xưởng, máy móc công nghiệp.
• Cấp bền 10.9 và 12.9 (Bulong cường độ cao đặc biệt): Thép hợp kim, xử lý nhiệt kỹ lưỡng.
  • Cấp 10.9: Bền 1000 MPa, Chảy 900 MPa.
  • Cấp 12.9: Bền 1200 MPa, Chảy 1080 MPa.
  • Ứng dụng: Các mối ghép chịu tải trọng động lớn, kết cấu cầu đường, máy móc hạng nặng.

Bảng trị số lực siết (Torque) cho bulong thép cường độ cao

Dưới đây là bảng tra lực siết tiêu chuẩn (đơn vị: N.m). Các giá trị này được tính toán để đạt được khoảng 70-75% giới hạn chảy của vật liệu, đảm bảo mối ghép nằm trong vùng biến dạng đàn hồi an toàn. Đây là dữ liệu cực kỳ cụ thể (Ultra-specific) mà mọi kỹ sư bảo trì và lắp đặt cần lưu lại.

“Lưu ý: Bảng tra dưới đây áp dụng cho điều kiện bulong mới, không mạ hoặc mạ kẽm thông thường, ở trạng thái khô hoặc bôi trơn nhẹ từ nhà sản xuất (hệ số ma sát K ≈ 0.14).”
Tiêu chuẩn kỹ thuật cơ khí

Size Bulong	Lực siết tiêu chuẩn (N.m) theo Cấp độ bền
	Grade 4.8	Grade 8.8	Grade 10.9	Grade 12.9
M4	1.2	2.9	4.1	4.9
M5	2.4	5.8	8.1	9.7
M6	4.1	9.9	14.0	16.5
M8	10.0	24.0	34.0	40.0
M10	20.0	48.0	67.0	81.0
M12	34.0	83.0	117.0	140.0
M14	54.0	132.0	185.0	220.0
M16	83.0	200.0	285.0	340.0
M18	115.0	275.0	390.0	470.0
M20	163.0	390.0	550.0	660.0
M22	220.0	530.0	745.0	890.0
M24	280.0	675.0	950.0	1140.0
M27	410.0	995.0	1400.0	1680.0
M30	560.0	1350.0	1900.0	2280.0
M36	970.0	2360.0	3300.0	3960.0

Cách sử dụng bảng tra để xác định lực siết tối ưu cho từng loại mối nối

Việc sở hữu bảng tra là chưa đủ; kỹ năng sử dụng và điều chỉnh thông số từ bảng tra vào thực tế mới là yếu tố phân định một kỹ sư giỏi. Bảng tra thông thường chỉ cung cấp giá trị tham chiếu ở điều kiện tiêu chuẩn. Tuy nhiên, trong thực tế hiện trường, các yếu tố như lớp mạ, dầu bảo quản, hay việc sử dụng mỡ bôi trơn (anti-seize) sẽ làm thay đổi hoàn toàn bài toán lực siết.

Phần này sẽ cung cấp kiến thức hữu ích (Useful) và chuyên sâu về cách tính toán, giúp bạn không chỉ “làm theo” mà còn “hiểu sâu” bản chất vấn đề.

Công thức tính toán lực siết dựa trên lực căng yêu cầu (Preload)

Mục đích cuối cùng của việc siết bulong không phải là đạt được một mô-men xoắn (Torque) cụ thể, mà là tạo ra lực căng (Preload) đủ lớn để giữ các chi tiết lại với nhau. Mối quan hệ giữa Lực siết (T) và Lực căng (F) được biểu diễn qua công thức kinh điển:

T = K × D × F

Trong đó:

• T (Torque): Lực siết cần thiết (N.m).
• D (Diameter): Đường kính danh nghĩa của bulong (mm, cần đổi sang mét khi tính).
• F (Preload): Lực căng mong muốn (N). Thông thường, F được thiết kế bằng 70-75% giới hạn chảy của vật liệu bulong.
• K (Nut Factor): Hệ số ma sát tổng hợp. Đây là biến số quan trọng nhất và khó xác định nhất.

Hiểu công thức này giúp kỹ sư nhận ra rằng: Nếu hệ số ma sát K giảm (do bôi trơn), với cùng một lực siết T, lực căng F sẽ tăng lên rất cao, có thể gây đứt bulong. Ngược lại, nếu K tăng (do rỉ sét, khô), lực căng F sẽ rất thấp dù đã siết đủ lực T, dẫn đến lỏng mối ghép.

Ảnh hưởng của hệ số ma sát và điều kiện bôi trơn đến giá trị lực siết

Đây là điểm độc nhất (Unique) mà ít tài liệu đề cập chi tiết. Hệ số K không phải là hằng số mà thay đổi tùy theo tình trạng bề mặt ren:

• Bulong đen (Black oxide), khô: K ≈ 0.20 – 0.25. Cần lực siết lớn hơn để đạt cùng lực căng.
• Bulong mạ kẽm (Zinc plated), khô: K ≈ 0.20.
• Bulong có dầu bảo quản nhẹ (As received): K ≈ 0.14 – 0.15. Đây là giá trị tham chiếu của hầu hết các bảng tra tiêu chuẩn (như bảng ở phần trên).
• Bulong bôi mỡ Moly hoặc Anti-seize: K ≈ 0.10 – 0.12.

Quy tắc vàng: Nếu bạn sử dụng mỡ bôi trơn chuyên dụng để chống kẹt ren, bạn phải giảm lực siết xuống khoảng 20-30% so với giá trị trong bảng tra tiêu chuẩn. Nếu vẫn giữ nguyên lực siết như bảng tra cho bulong khô, bạn đang vô tình làm quá tải bulong, dẫn đến nguy cơ đứt gãy ngầm.

Quy trình kiểm tra lực siết sau khi lắp đặt bằng cờ lê lực chuyên dụng

Sau khi đã tính toán và thi công, làm thế nào để biết mối nối đã đạt chuẩn? Kiểm tra lực siết (Torque Auditing) là hoạt động cấp thiết (Urgent) trong quy trình QA/QC. Chỉ dựa vào cảm giác tay là không đủ và thiếu chuyên nghiệp. Một quy trình kiểm tra bài bản cần sự kết hợp giữa dụng cụ chính xác và kỹ thuật thao tác đúng.

Phần này sẽ hướng dẫn các bước thực hiện (Activities) để nghiệm thu mối nối, đảm bảo tính khách quan và chính xác cho công trình.

Lựa chọn và hiệu chuẩn cờ lê lực (Torque Wrench) phù hợp với dải lực

Để kiểm tra chính xác, dụng cụ đo phải chuẩn. Việc chọn cờ lê lực cần tuân thủ các nguyên tắc sau:

• Dải lực hoạt động: Nên chọn cờ lê sao cho giá trị lực cần siết nằm trong khoảng 20% đến 80% dải đo của cờ lê. Tránh sử dụng ở các điểm cực trị (0% hoặc 100%) vì sai số sẽ lớn nhất. Ví dụ: Cần siết 100 N.m, nên chọn cờ lê dải 40-200 N.m thay vì dải 10-100 N.m.
• Loại cờ lê:
  • Cờ lê lực loại cơ (Click type): Phổ biến, bền bỉ, phát ra tiếng “tách” khi đạt lực. Thích hợp cho thi công đại trà.
  • Cờ lê lực điện tử (Digital): Độ chính xác cao, hiển thị số thực tế. Thích hợp cho công tác kiểm tra (Audit) và nghiệm thu.
• Hiệu chuẩn: Cờ lê lực là thiết bị đo lường, cần được hiệu chuẩn định kỳ (thường là 1 năm/lần hoặc sau 5000 lần sử dụng) để đảm bảo độ tin cậy.

Kỹ thuật kiểm tra và nghiệm thu mối nối bulong tại hiện trường

Có ba phương pháp chính để kiểm tra lực siết của một bulong đã được lắp đặt. Kỹ sư cần nắm vững để áp dụng linh hoạt:

1. Phương pháp “Siết thêm” (First Movement / Crack-on):
   • Dùng cờ lê lực đặt vào bulong đã siết.
   • Tăng dần lực từ từ cho đến khi bulong bắt đầu nhích chuyển động thêm một chút (khoảng vài độ).
   • Ghi nhận giá trị lực ngay tại thời điểm bulong bắt đầu chuyển động. Giá trị này phản ánh lực siết hiện tại.
   • Ưu điểm: Dễ thực hiện. Nhược điểm: Có thể làm tăng lực siết của mối nối nếu không cẩn thận.
2. Phương pháp “Nới lỏng – Siết lại” (Loosening – Retightening):
   • Đánh dấu vị trí hiện tại của đai ốc và thân bulong.
   • Nới lỏng đai ốc ra khoảng 30 độ.
   • Siết lại cho đến khi dấu đánh dấu trùng khớp vị trí cũ. Đọc giá trị lực.
   • Ưu điểm: Chính xác hơn. Nhược điểm: Tốn thời gian và phá vỡ trạng thái ổn định của mối ghép cũ.
3. Phương pháp “Đánh dấu” (Marking):
   • Dùng bút sơn đánh dấu một đường thẳng qua đai ốc, long đen và bề mặt kết cấu sau khi siết lần đầu.
   • Trong quá trình kiểm tra định kỳ, chỉ cần quan sát bằng mắt thường. Nếu các vạch sơn bị lệch, chứng tỏ bulong đã bị lỏng.

Các sai sót thường gặp khi siết bulong và biện pháp phòng ngừa

Ngay cả với bảng tra và dụng cụ tốt, sai sót vẫn có thể xảy ra do yếu tố con người. Nhận diện sớm các lỗi này là cách tốt nhất để phòng ngừa rủi ro (Urgent):

• Không sử dụng long đen (vòng đệm) hoặc dùng sai loại: Long đen giúp phân bố lực và bảo vệ bề mặt. Thiếu long đen phẳng có thể làm lún bề mặt kết cấu, dẫn đến giảm lực căng sau thời gian ngắn.
• Siết một lần đạt ngay lực tối đa: Với các mối ghép nhiều bulong (như mặt bích), việc siết chặt ngay một con sẽ làm vênh mặt bích. Giải pháp: Phải siết theo quy trình đối xứng (hình sao) và chia làm nhiều bước (30% -> 60% -> 100% lực).
• Tái sử dụng bulong cường độ cao đã bị quá nhiệt hoặc biến dạng: Bulong cấp bền cao sau khi siết và tháo ra nhiều lần có thể đã bị mỏi hoặc giãn dài vĩnh viễn. Khuyến nghị: Nên thay mới bulong ở các vị trí chịu lực quan trọng sau khi tháo dỡ.
• Cầm cờ lê sai tư thế: Cầm quá gần đầu cờ lê hoặc giật cục khi siết sẽ làm sai lệch giá trị đo. Phải cầm đúng vị trí tay cầm và tác dụng lực đều đặn, dứt khoát.

Giải đáp thắc mắc về kích thước và lực siết bulong (FAQ)

Lực siết trong bảng tra có sai số bao nhiêu là chấp nhận được?

Thông thường, sai số cho phép đối với lực siết bằng cờ lê lực cơ là +/- 4% đến +/- 5%. Tuy nhiên, do ảnh hưởng lớn của hệ số ma sát (có thể gây sai số lực căng lên đến +/- 25%), việc kiểm soát điều kiện bôi trơn quan trọng hơn nhiều so với việc cố gắng đạt con số lực siết tuyệt đối chính xác đến từng đơn vị lẻ.

Có nên dùng ống tuýp để nối dài tay công cờ lê khi siết không?

Tuyệt đối không. Việc nối dài tay công làm thay đổi cánh tay đòn được thiết kế của cờ lê lực, dẫn đến giá trị hiển thị hoặc giá trị cài đặt bị sai lệch hoàn toàn. Ngoài ra, nó còn gây nguy hiểm cho người thao tác nếu ống tuýp bị trượt hoặc gãy.

Bulong Inox (thép không gỉ) có dùng bảng lực siết của bulong thép 8.8 được không?

Không. Bulong Inox (như SUS 304, 316) có cơ tính khác hoàn toàn thép hợp kim. Chúng dẻo hơn và dễ bị kẹt ren (galling). Bạn cần tra bảng lực siết riêng cho Inox (thường thấp hơn thép 8.8) và bắt buộc phải dùng mỡ chống kẹt (anti-seize).

Kết luận và khuyến nghị kỹ thuật

Việc nắm vững bảng tra kích thước và lực siết bulong là nền tảng kỹ thuật không thể thiếu đối với bất kỳ kỹ sư cơ khí hay xây dựng nào. Tuy nhiên, số liệu chỉ là công cụ; sự hiểu biết về vật liệu, ma sát và quy trình kiểm tra mới là chìa khóa để đảm bảo an toàn tuyệt đối cho công trình.

Hãy luôn nhớ: “Đúng loại – Đúng lực – Đúng quy trình”. Đừng bao giờ chủ quan với những chi tiết nhỏ nhất. Hãy trang bị cho mình và đội ngũ những bộ cờ lê lực đạt chuẩn, thường xuyên hiệu chuẩn thiết bị, và luôn tham chiếu các tiêu chuẩn ISO/DIN mới nhất để cập nhật kiến thức. Sự tỉ mỉ của bạn hôm nay chính là sự an toàn và bền vững của công trình trong tương lai.
